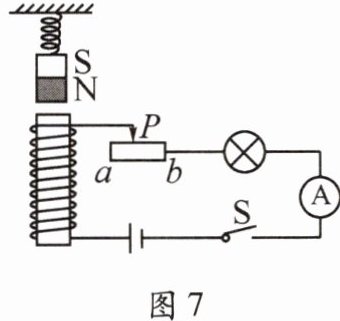

1. (2024·武威)如图7所示,电磁铁正上方由弹簧挂着一条形磁铁,开关闭合后,在将滑动变阻器的滑片P从a端向b端移动过程中,会出现的现象是 (D)

A.电流表的示数变小,弹簧变短,小灯泡亮度增强
B.电流表的示数变小,弹簧变长,小灯泡亮度减弱
C.电流表的示数变大,弹簧变长,小灯泡亮度减弱
D.电流表的示数变大,弹簧变短,小灯泡亮度增强

答案： D

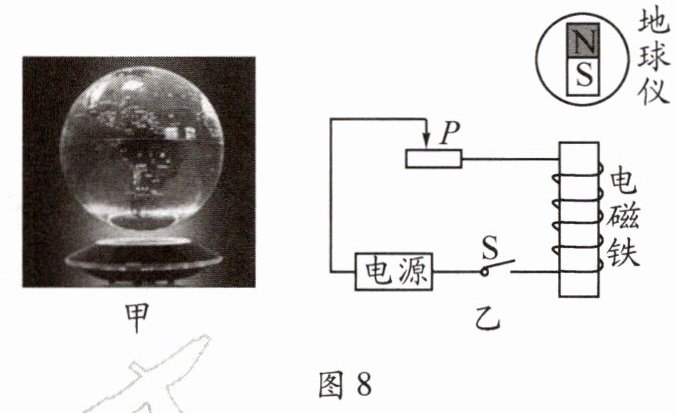

2. (2023·南安)如图8甲所示是“磁浮地球仪”。在地球仪中装入条形磁铁,底座中的电磁铁就可让其“漂浮”在空中,其工作原理如图8乙所示。下列判断正确的是 (D)

A.电磁铁的上端为N极
B.其工作原理是异名磁极相互吸引
C.电源的左端为

负

极

D.向右移动滑动变阻器的滑片P可增加地球仪的高度

答案： D

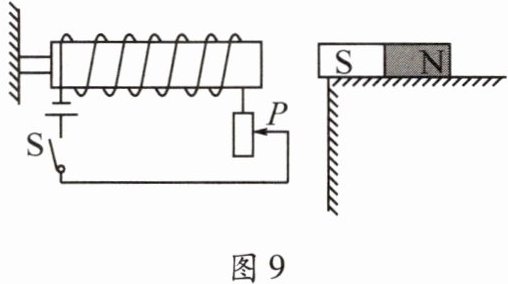

3. (2024·肇庆)如图9所示,条形磁铁被放在水平桌面上,左侧与条形磁铁处于同一水平线上的电磁铁左端固定。当开关S闭合,逐渐向下移动滑动变阻器的滑片P时,条形磁铁始终保持静止。在此过程中,条形磁铁受到的摩擦力 (A)

A.方向向右,逐渐减小
B.方向向右,逐渐增大
C.方向向左,逐渐减小
D.方向向左,逐渐增大

答案： A
