《2026年育才金典九年级物理全一册教科版》

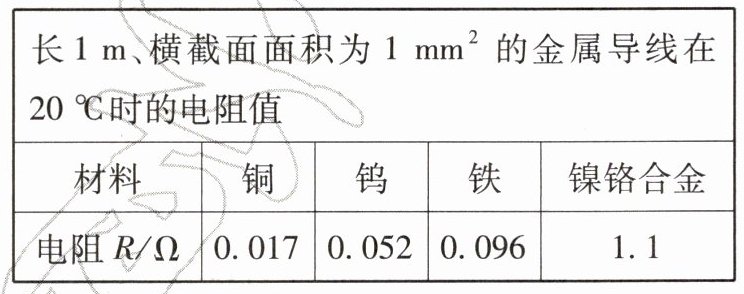

6. 根据下表提供的信息,下列材料适合做滑动变阻器的电阻丝的是 (D)


A.铜
B.钨
C.铁
D.镍铬合金

答案： D

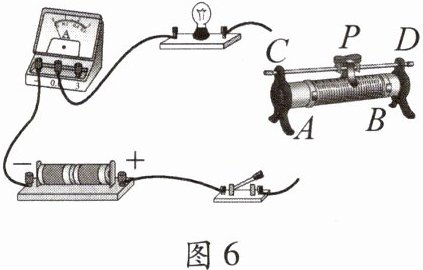

7. 在“用滑动变阻器改变小灯泡的亮度”实验课上,老师提供的实验

器

材如图6所示。闭合开关后,将滑动变阻器的滑片P向右移动时,灯变亮,则连入电路的接线柱应是 (B)

A.A和B
B.C和B
C.A和D
D.C和D

答案： B

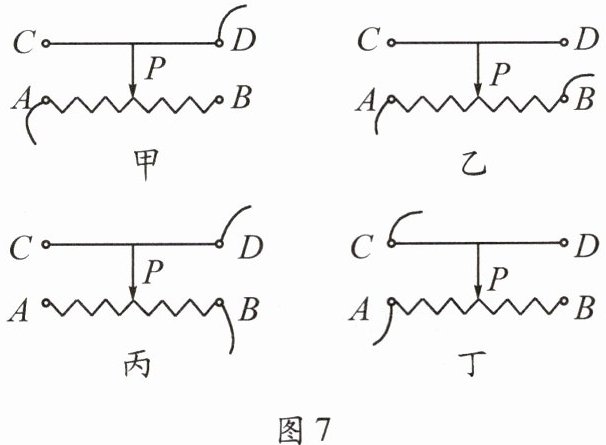

8. 如图7所示的滑动变阻器中,向同一方向移动其滑片P时,电阻的变化效果相同的是 (C)

A.甲和丙
B.乙和丁
C.甲和丁
D.甲和乙

答案： C

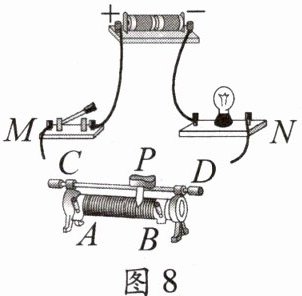

9. 小雨同学在学习使用滑动变阻器改变灯泡亮度的实验中,连接了如图8所示的电路。下列分析正确的是 (D)

A.若将A、C端接入电路,向D端移动滑动变阻器的滑片P,连入电路的电阻变小
B.若将B、C端连入电路,闭合开关前,应将滑动变阻器的滑片P移到最右端
C.将A、B端连入电路时相当于一根导线
D.若将B、D端连入电路,闭合开关,将滑动变阻器的滑片P向左移动,灯泡变暗

答案： D

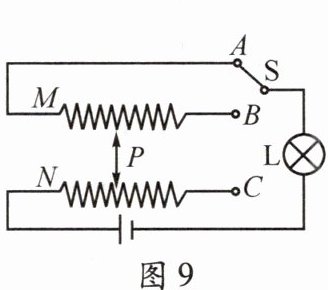

10. 如图9所示,A为导线,B、C为两根相同的电阻丝。当移动滑片P时,要使灯泡的亮度不变,则开关应 (D)

A.只与A接触
B.只与B接触
C.只与C接触
D.与B、C接触均可

答案： D

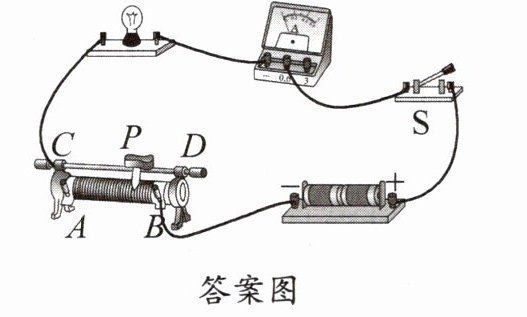

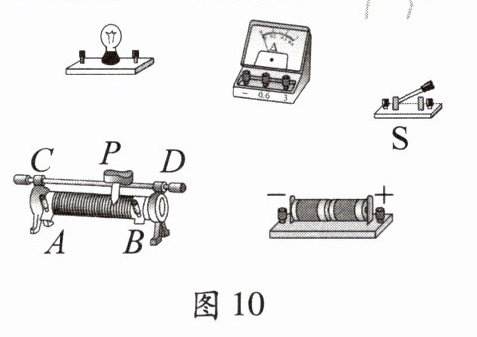

11. 图10所示是利用滑动变阻器改变小灯泡亮度的实验装置,请用笔画线代替导线将电路连接完整。要求:将滑动变阻器的滑片P向右移动时,小灯泡逐渐变亮。已知电路中的最大电流约为0.4 A。

答案：
