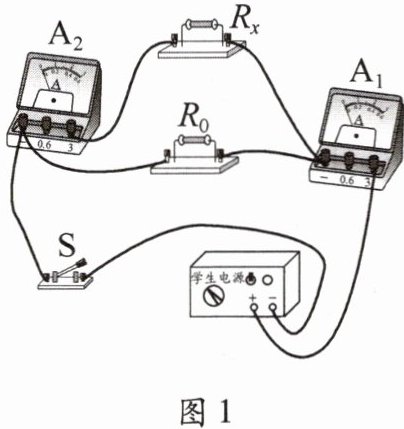

1. 为了测量未知电阻$R_x$的阻值,小斐利用两个电流表、阻值已知的电阻$R_0$和符合实验要求的器材,设计了如图1所示的实验电路。闭合开关后,电流表$A_1$的示数为$I_1$,电流表$A_2$的示数为$I_2$。请根据已知量和测量量写出$R_x$的表达式:$R_x=$$\frac{(I_1 - I_2)R_0}{I_2}$。

答案： $\frac{(I_1 - I_2)R_0}{I_2}$

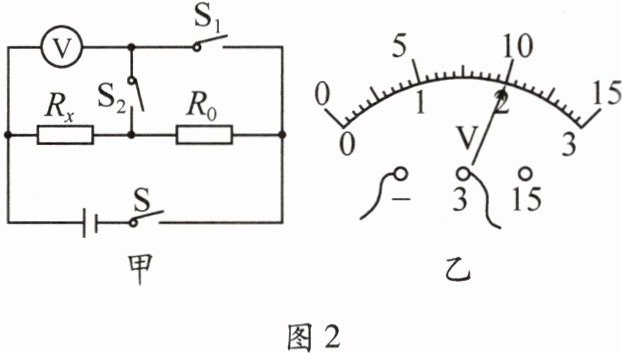

2. 图2甲所示是测量未知电阻$R_x$的实验电路,电源电压保持不变,定值电阻$R_0=10\ \Omega$。请将下列主要实验步骤补充完整,并进行数据处理。

(1)只闭合开关S、$S_1$,读出并记录电压表的示数$U_1=3\ V$;
(2)只闭合开关S、S₂,读出并记录电压表的示数$U_2=$2 V(电压表的示数$U_2$如图2乙所示);
(3)计算出$R_x$的阻值为20 Ω。

答案： S、S₂; 2 V; 20 Ω

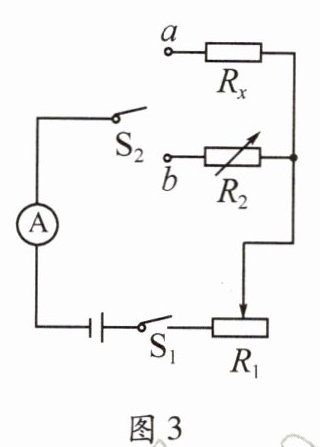

3. (2024·武威)小文运用等效思想测电阻$R_x$的阻值,设计的电路如图3所示,其中$R_2$是电阻箱。小文的测量步骤如下,其中错误的步骤是 (C)


A.闭合$S_1$和$S_2$前,为保护电路,把$R_1$和$R_2$的阻值都调到最大
B.闭合$S_1$,将$S_2$接到a点,适当调整滑动变阻器$R_1$滑片的位置,记下电流表的示数$I$
C.闭合$S_1$,将$S_2$接到b点,适当调节滑动变阻器$R_1$的滑片和电阻箱$R_2$的阻值,使电流表的示数仍为$I$
D.记录此时电阻箱连入电路的阻值$R_2$,则未知电阻$R_x$的阻值$R_x=R_2$

答案： C
