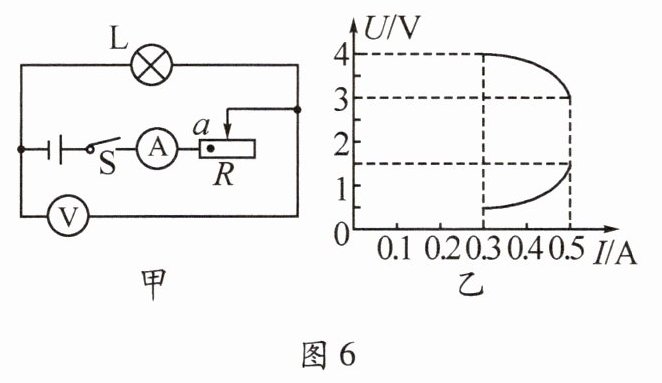

6. (2024·广安)如图6甲所示的电路,电源电压恒定,电流表的量程是0~0.6 A,电压表的量程是0~3 V。闭合开关S,在将滑动变阻器R的滑片从最右端向左移到a点的过程中,滑动变阻器R和灯泡L的U-I图像如图6乙所示。当滑动变阻器R的滑片在a点时,灯泡L恰好正常发光。下列说法正确的是（C）


A.电源电压为4 V
B.灯泡L正常发光时的电阻为6 Ω
C.电路中允许的最大功率为2.25 W
D.电压表测量的是滑动变阻器R两端的电压

答案： C;

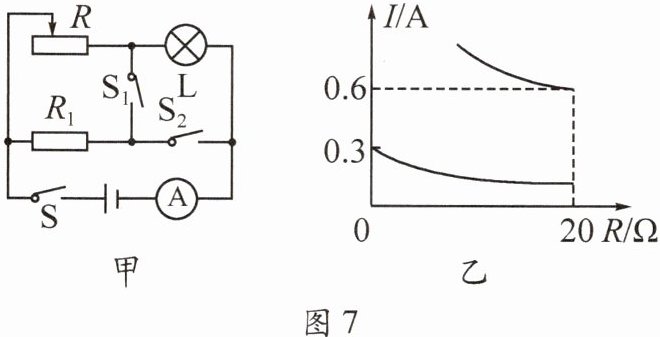

7. (2023·海南)如图7甲所示的电路,电源电压保持不变,灯泡L上标有“6 V 0.3 A”的字样,滑动变阻器R上标有“20 Ω 2 A”的字样,电路工作时不考虑灯丝电阻变化,并保证电路安全。只闭合开关S时,电路的最小总功率为$P_1$;开关S、$S_1$、$S_2$均闭合时,电路的最小总功率为$P_2$。在这两种情况下,移动滑动变阻器R的滑片,得到电流表的示数I随滑动变阻器阻值R变化的关系图像如图7乙所示。由此可得,电源电压U=6V,$P_1:P_2$=1:4。

答案： 6; 1:4

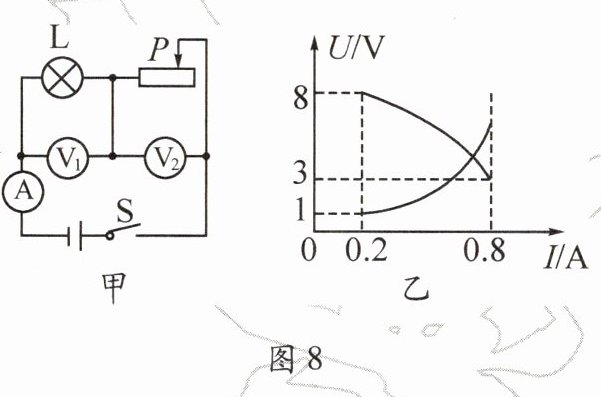

8. 如图8甲所示的电路,电源电压保持不变,闭合开关S,从最右端向左移动滑动变阻器的滑片P,直到灯泡L正常发光时停止移动,电流表的示数与两电压表示数的关系如图8乙所示。下列分析正确的是（D）


A.电源电压是8 V
B.灯泡L正常发光时的功率是5.6 W
C.移动滑动变阻器滑片P的过程中,电压表$V_1$示数的变化范围是1~8 V
D.移动滑动变阻器滑片P的过程中,滑动变阻器阻值的变化范围是3.75~40 Ω

答案： D

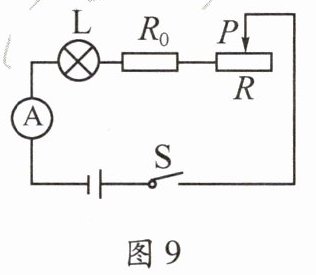

9. (2023·泰州)图9所示为模拟调光灯电路,其中电源电压恒为9 V,滑动变阻器R上标有“20 Ω 1 A”的字样,电流表选用0~0.6 A的量程。当将滑动变阻器的滑片P移至中点时,小灯泡L恰好正常发光。已知小灯泡L上标有“3 V 0.9 W”的字样(忽略温度对灯丝电阻的影响),为保证电路安全,下列结论正确的是（C）


A.滑动变阻器阻值的变化范围为5~20 Ω
B.定值电阻的阻值为20 Ω
C.电流表示数的变化范围为0.225~0.3 A
D.小灯泡的最小功率为0.675 W

答案： C
