《2026年育才金典九年级物理全一册教科版》

7. (2024·恩施)电路中有一根电阻丝,若要使电路中的电阻变小,可以采取的方法是(B)

A.串联一根相同的电阻丝
B.并联一根相同的电阻丝
C.增大电路两端的电压
D.减小电路中的电流

答案： B

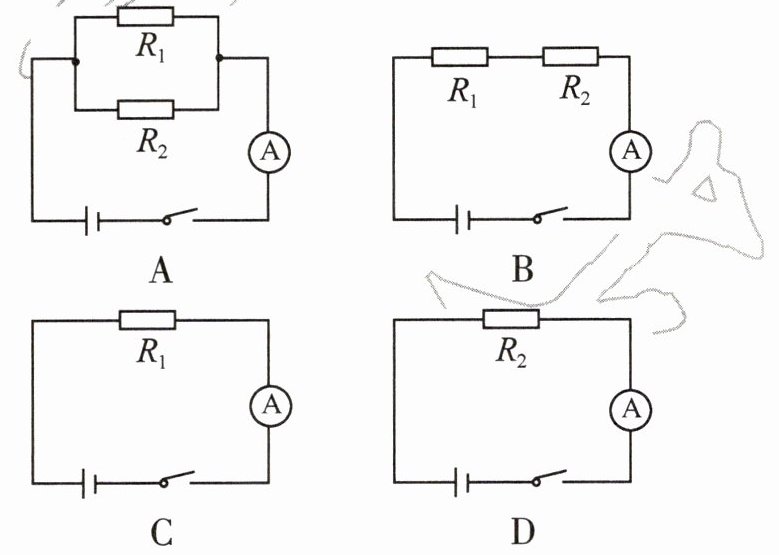

8. (2024·厦门)下列电路图中,已知电源电压相等且R₁＜R₂,闭合开关后,电路中电流表的示数最大的是(A)

答案： A

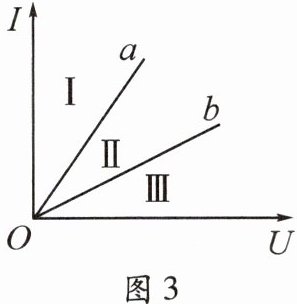

9. (2023·临沂)图3所示为电阻R₁、R₂的I-U关系图线,若将R₁、R₂并联,则并联后总电阻的I-U关系图线将位于(A)


A.区域Ⅰ
B.区域Ⅱ
C.区域Ⅲ
D.无法确定

答案： A

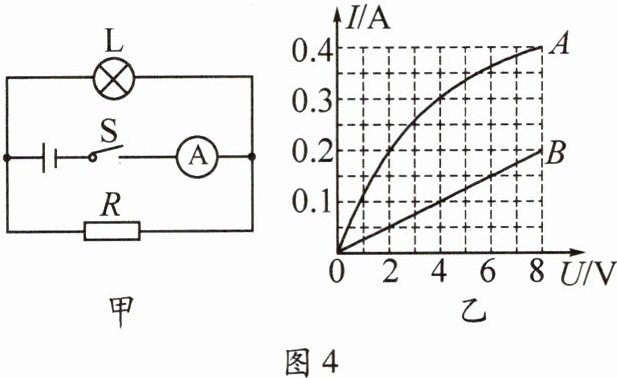

10. 小灯泡L和定值电阻R接在如图4甲所示的电路中,两者的I-U图像如图4乙所示。下列说法正确的是(D)


A.图4乙中的曲线A表示电阻R的I-U关系
B.当电源电压为4V时,电流表的示数为0.5A
C.当电源电压为4V时,通过小灯泡的电流为0.4A
D.当电流表的示数为0.25A时,电源电压为2V

答案： D

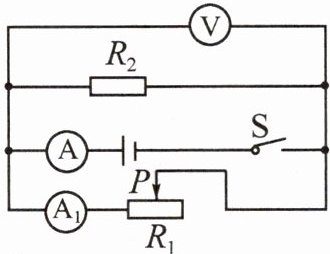

11. (2023·莆田)在如图5所示的电路中,电源电压保持不变,闭合开关S,向右移动滑动变阻器R₁的滑片P时,下列说法正确的是(D)


A.电压表的示数变大
B.电压表的示数变小
C.电流表A的示数变大
D.电流表A₁的示数变小

答案： D

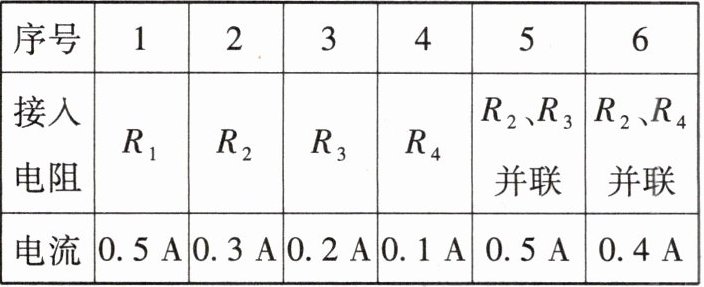

12. 为探究导体并联时的电阻规律,某同学将阻值不等的R₁、R₂、R₃、R₄按照不同方式先后接入图6所示电路中的M、N两点之间,每次实验中闭合开关后,记录的电流表示数如下表所示。


(1)在电源电压保持不变时,通过电路的总电流越小,电路中的总电阻越大。
(2)分析比较第1、5两次实验的实验条件和现象可知,两个电阻并联可以用另一个电阻等效替代。
(3)分析比较第3、4两次实验可知,R₃、R₄中电阻更大的是R₄。分析比较第5、6两次实验的实验条件和现象,可以进一步发现:并联电路中,一条支路电阻的阻值不变时,另一条支路电阻的阻值越大,总电阻越大。

答案： 越大; 1、5; R₄; 越大
