15. (2024·重庆)在练习使用电流表的实验中:
(1)连接电路时,开关应断开,电流表应与被测用电器串联。若连接电路时不知电流大小,电流表的量程应先选用大(选填“大”或“小”)量程。

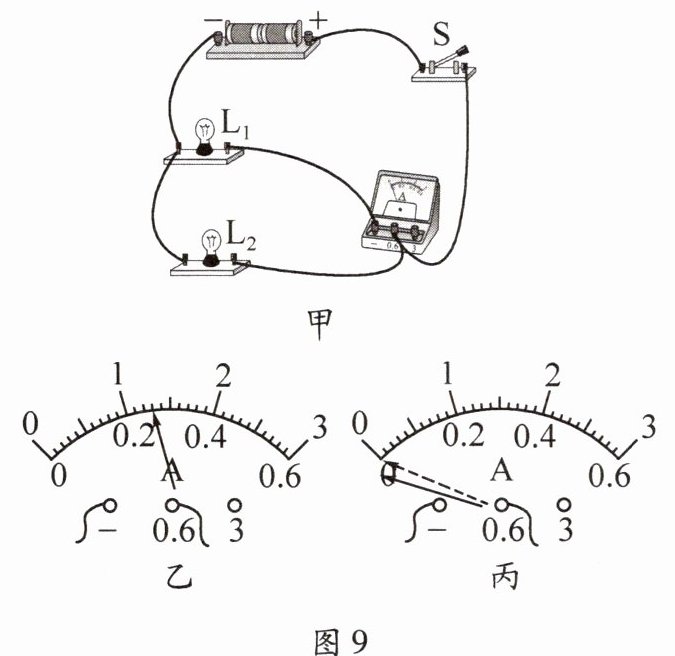

(2)小莹连接的实验电路如图甲所示,则电流表测量的是通过灯L₁的电流。闭合开关S后,如果电流表的示数如图乙所示,其读数是0.26A。
(3)同桌小林连接好电路闭合开关后,发现电流表的指针偏转情况如图丙所示,原因是电流表正负接线柱接反。
(4)闭合开关后,若只有灯L₁发光,电流表有示数,可能的原因是C(选填字母序号)。
A. 电流表被短路
B. 开关处接触不良
C. L₂断路
D. L₂短路

答案： 断开; 串; 大; L₁; 0.26; 电流表正负接线柱接反; C

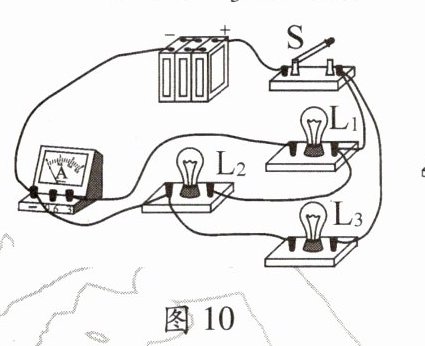

1. 如图所示的电路,闭合开关后,电流表测量的是 (A)


A.通过L₁的电流
B.通过L₂的电流
C.通过L₃的电流
D.电流表无示数

答案： A

2. 小明要测通过灯

泡

的

电流,使用的器材有:电源,电流表和开关各1个,灯泡2个,导线若干。

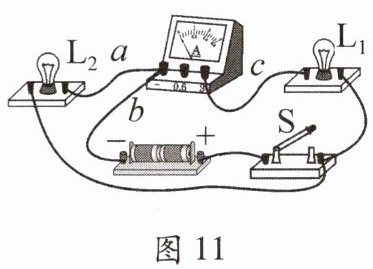

(1)小明连接了如图所示的电路,闭合开关,发现L₁亮,而L₂不亮。小明认为L₂不亮的原因是L₂短路,他的判断是错误(选填“正确”或“错误”)的。
(2)更换灯L₂后,小明要测量通过L₂的电流,他将导线b接在电流表负接线柱上的一端改接在电流表的“3”接线柱上。这样做是错误(选填“正确”或“错误”)的。
(3)若要测量电路中的干路电流,且只允许变动一根导线一个端点接线的位置,应将导线a(选填“a”“b”或“c”)的一端改接在电流表的3(选填“3”“0.6”或“-”)接线柱上。

答案： 错误; 错误; a; 3
