《2026年育才金典九年级物理全一册教科版》

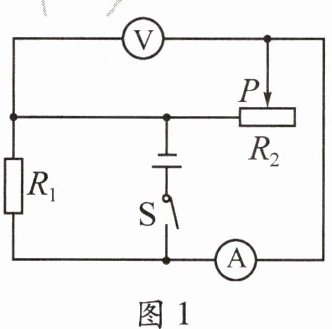

1. (2024·兰州)如图1所示的电路,电源电压保持不变,闭合开关S后,将滑动变阻器$R_2$的滑片P从最右端向左移到中点的过程中,下列说法正确的是（A）

A.滑动变阻器$R_2$消耗的功率变大
B.电流表A的示数变小
C.电压表V的示数变大
D.电压表V与电流表A的示数之比变大

答案： A

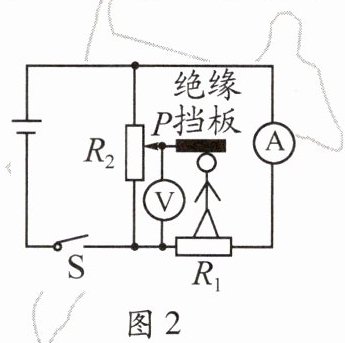

2. (2022·泸州)某学生设计了一款可同时测量身高和体重的仪器,当被测者站在绝缘台面上时,能自动显示其身高及体重,其原理图如图2所示。已知电源电压恒定,$R_1$为压敏电阻,其阻值随压力增大而减小,$R_2$为粗细均匀的电阻丝,且阻值与其长度成正比。测量时电压表、电流表均未超过所选量程,滑片P始终与电阻丝接触良好。下列说法正确的是（D）

A.被测者身高越高,电压表的示数越小
B.被测者体重越重,电流表的示数越小
C.被测者身高越高,$R_2$消耗的电功率越大
D.被测者体重越重,$R_1$消耗的电功率越大

答案： D

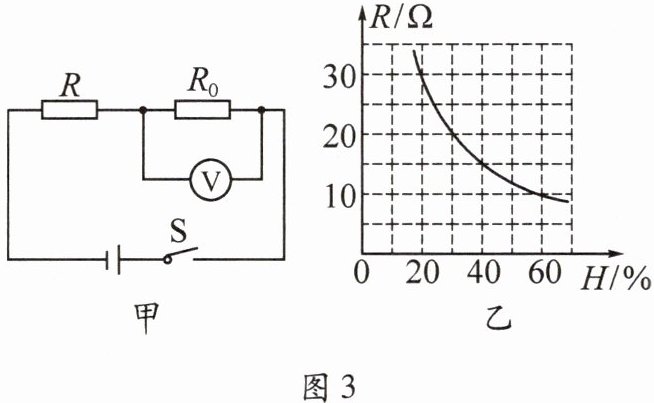

3. 科技节上,小明和同学合作设计了一个烟雾报警器,可用于动车、厨房等场所,其原理如图3甲所示。其中,电源电压恒为6 V,定值电阻$R_0$的阻值为20 Ω,烟敏电阻R的阻值随烟雾浓度H的变化关系如图3乙所示。下列分析正确的是（C）

A.烟雾浓度越大,电路中的电流越小
B.烟雾浓度越大,电压表的示数越小
C.烟雾浓度越大,电路的总功率越大
D.当烟雾浓度为60%时,R的阻值为15 Ω

答案： C

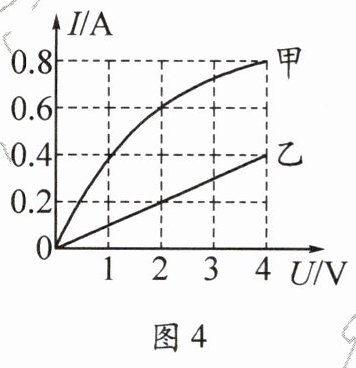

4. 图4所示是定值电阻R和小灯泡L中的电流随电压变化的图像。由图像可知,下列说法正确的是（B）

A.乙是小灯泡的I-U图像
B.定值电阻R和小灯泡L串联接在5 V的电源上,电

路

的

总功率为2 W
C.两个相同的灯泡L串联接在电源电压为4 V的电路中,其总功率为3.2 W
D.定值电阻R和小灯泡L并联接在电压为4 V的电源上,甲、乙消耗的电功率之比为1:2

答案： B;

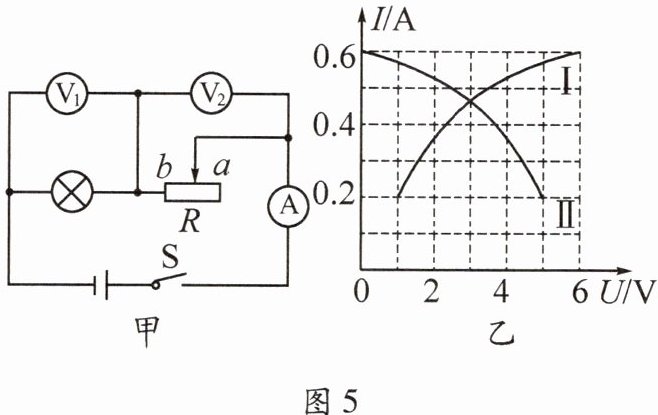

5. (2024·黑龙江)(多选)如图5甲所示的电路,电源电压保持不变。闭合开关S后,将滑动变阻器的滑片由a端向b端移动的过程中,两电压表的示数与电流表的示数变化关系如图5乙Ⅰ、Ⅱ所示。下列说法正确的是（CD）

A.Ⅱ是灯泡的I-U关系图线
B.灯泡的最小功率为1 W
C.R的最大阻值为25 Ω
D.电路的最大功率为3.6 W

答案： CD;
