《2026年育才金典九年级物理全一册教科版》

8. 甲、乙两个灯泡上分别标有“220 V 40 W”“220 V 60 W”的字样,忽略温度对灯丝电阻的影响。
(1)若将甲、乙两灯并联在220 V电源上,通过灯丝的电流较小的是甲灯泡,该灯泡的电阻是1210Ω;如果甲、乙两灯泡的钨丝长度一样,钨丝较粗的是乙灯泡。
(2)若将甲、乙两灯串联在220 V的电源上,发光较亮是甲灯泡;甲、乙两灯发光相同时间,它们消耗的电能之比是3:2。

答案： 甲; 1210; 乙; 甲; 3:2

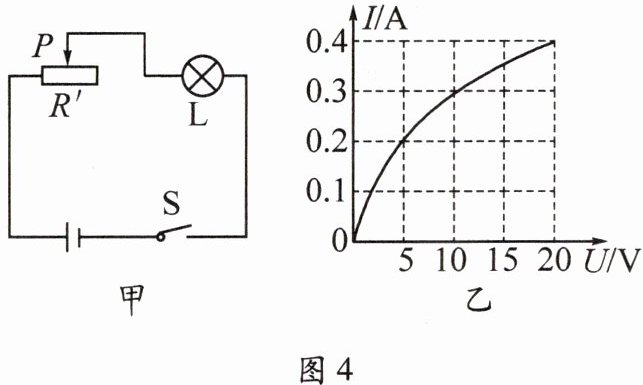

9. 如图4甲所示,灯泡L上标有“20 V 8 W”的字样,把它与滑动变阻器R'串联接入电路,已知电源电压恒为25 V,灯泡L的I-U图像如图4乙所示。
(1)当灯泡L正常发光时,整个电路在1 min内消耗的电能是多少?
(2)移动滑动变阻器R'的滑片P,使灯泡L消耗的实际功率为3 W,则滑动变阻器R'连入电路的电阻值为多少?滑动变阻器R'消耗的电功率为多少?

(1)600 J;
(2)50 Ω;4.5 W。

答案：
(1)600 J;
(2)50 Ω;4.5 W。

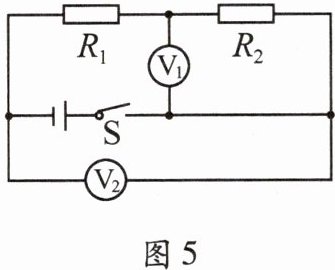

10. (2024·巴中)如图5所示的电路,电源电压保持不变,闭合开关S,电压表V₁、V₂的示数之比为2:3。下列说法正确的是 (C)


A.通过R₁、R₂的电流之比I₁:I₂=1:2
B.R₁、R₂两端的电压之比U₁:U₂=2:1
C.相同时间内R₁、R₂消耗的电功之比W₁:W₂=1:2
D.R₁、R₂的电功率之比P₁:P₂=2:1

答案： C

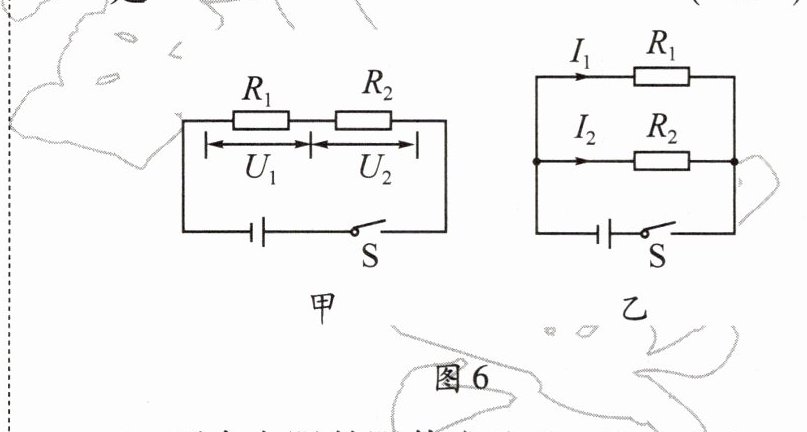

11. (2022·荆门)R₁、R₂是两个定值电阻,分别按如图6所示的甲、乙两种方式将R₁、R₂连接在相同的电源上,闭合开关,甲方式中U₁:U₂=3:1。下列结论正确的是 (D)


A.两个电阻的阻值之比R₁:R₂=1:3
B.乙方式中I₁:I₂=3:1
C.甲方式中R₁、R₂的电功率之比为9:1
D.乙方式中R₁、R₂的电功率之比为1:3

答案： D

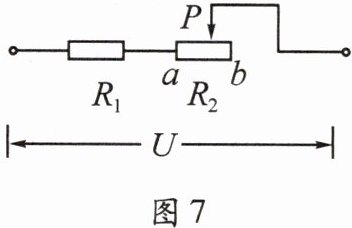

12. 如图7所示,电压U保持不变,滑动变阻器的最大阻值R₂与电阻R₁的阻值之比是3:2。当滑片分别位于滑动变阻器的a端和b端时,R₁的电功率之比是 (C)


A.2:3
B.5:2
C.25:4
D.4:25

答案： C
