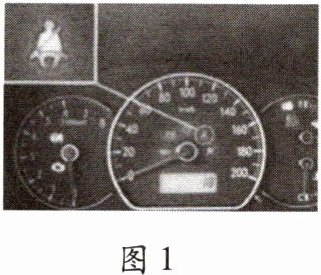

1. (2023·大余)如图1所示是汽车司机不系安全带时,仪表盘上亮起的指示灯;如果系好安全带接通电路,指示灯就会熄灭。安全带插销在电路中相当于一个 开关 ,它和指示灯在电路中应该是 并联 (选填“串联”或“并联”)的。司机系好安全带时,指示灯应处于 短路 (选填“断路”或“短路”)状态。

答案： 开关; 并联; 短路

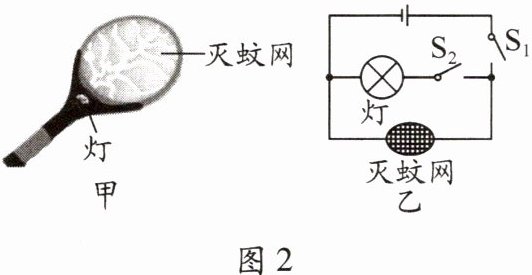

2. 如图2甲所示的电蚊拍具有灭蚊和照明功能,如图2乙所示是对应的电路图。当开关 S₁ 闭合时,只有灭蚊网通电,起到灭蚊作用;当开关 S₁和S₂ 闭合时,灭蚊网与灯并联。

答案： S₁; S₁和S₂

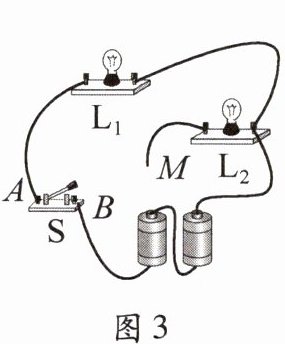

3. 如图3所示,某同学要连接由灯L₁、L₂组成的并联电路。若开关S要同时控制灯L₁、L₂,应将导线M端接到图中 A 点;若开关S只控制灯L₁,导线的M端应该接到图中的 B 点(均选填“A”或“B”)。

答案： A; B

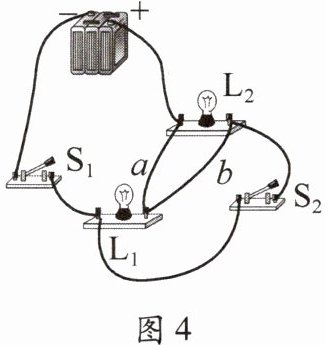

4. (2024·鞍山)小明做实验时,先连接了如图4所示的电路,通过断开、闭合开关,观察灯泡的亮暗情况,体会电路中开关的控制作用。只拆掉导线a,闭合开关S₁、S₂,则灯 L₂ 能发光;只拆掉导线b,闭合开关S₁、S₂,则灯 L₁和L₂ 能发光(均选填“L₁”“L₂”或“L₁和L₂”)。

答案： L₂; L₁和L₂

5. (2024·自贡)在如图5所示的电路中:闭合开关S₁、S₃,断开开关S₂,则小灯泡L₁、L₂是 并 (选填“串”或“并”)联的;若同时闭合开关S₁、S₂、S₃,会造成电路 短路。

答案： 并; 短路

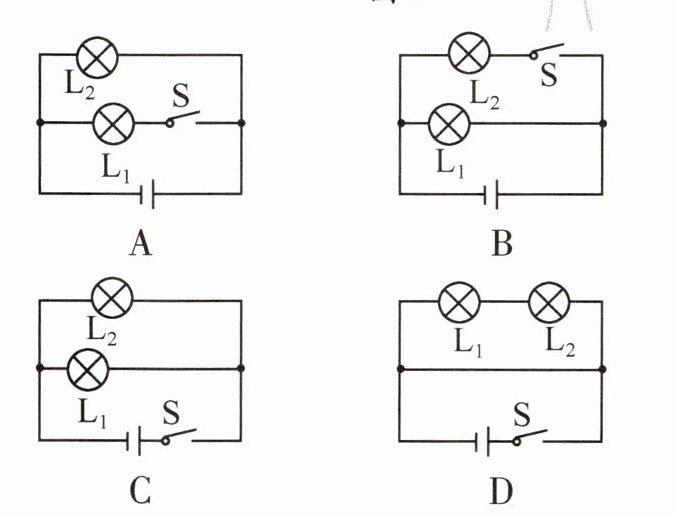

6. 闭合开关后,下列电路中的灯泡没有短路的是 (C)

答案： C

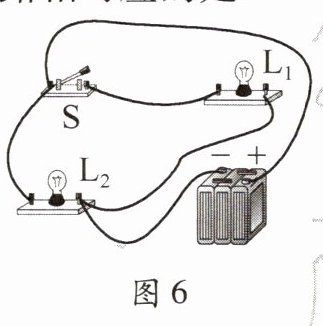

7. (2024·北京)下列电路图中,与如图6所示的实物电路相对应的是 (A)

答案： A

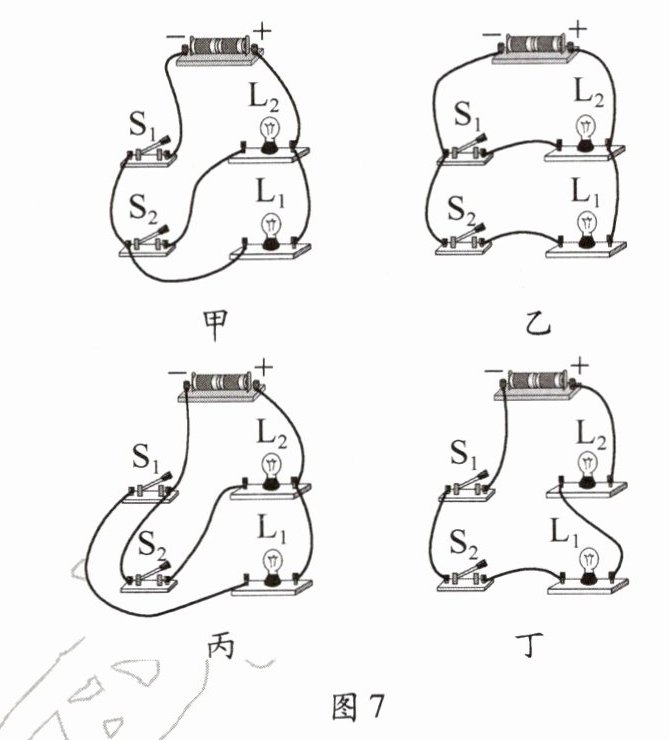

8. 某实验小组的同学连接了如图7所示的四个电路来探究开关的控制作用。下列说法正确的是 (D)


A.甲电路中,开关S₂控制灯L₁
B.乙电路中,开关S₁控制灯L₁,开关S₂控制灯L₁
C.丙电路中,闭合开关S₁,L₁、L₂两灯都亮
D.丁电路中,开关S₁、S₂都闭合时,L₁、L₂两灯才会亮

答案： D
