《2026年育才金典九年级物理全一册教科版》

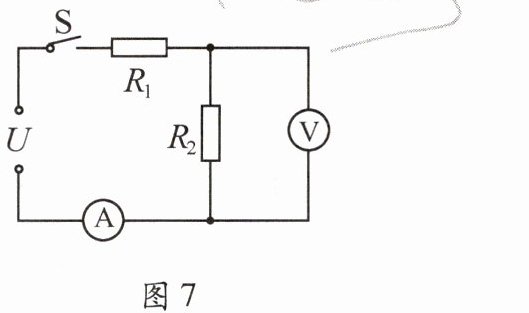

8. (2024·天津)如图7所示的电路,U=24V,电流表的示数为0.8A,电压表的示数为16V,则R₁的阻值为10Ω.

答案： 10

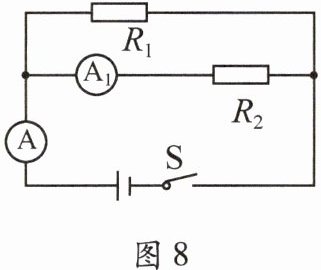

9. (2023·松原)如图8所示的电路,R₁=10Ω,电流表A₁的示数为0.5A,电源电压为10V。下列叙述不正确的是(D)

A.R₁与R₂并联
B.R₂的阻值为20Ω
C.R₁两端的电压为10V
D.电流表A的示数为1.0 A

答案： D

10. 已知电阻R₁=4Ω,R₂=8Ω,把它们并联后接入电路,R₁与R₂两端的电压之比U₁:U₂=1:1,通过R₁与R₂的电流之比I₁:I₂=2:1。

答案： 1:1; 2:1

11. 将定值电阻R₁=10Ω,R₂=20Ω接在图9所示的电路中,闭合开关S,则通过R₁、R₂的电流之比I₁:I₂=1:1,R₁、R₂两端的电压之比U₁:U₂=1:2。若电源电压为6V,R₁两端的电压为2V。

答案： 1:1; 1:2; 2

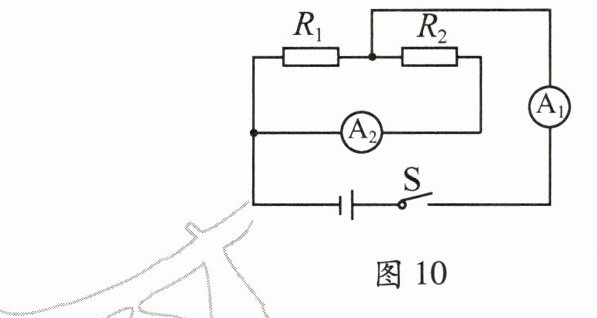

12. (2023·开原)如图10所示的电路,电阻R₁:R₂=2:3,闭合开关S,电流表A₁与A₂的示数之比是5:2。

答案： 5:2

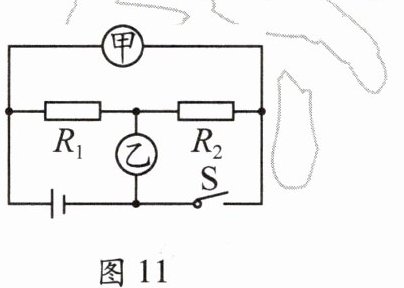

13. (2024·青岛)如图11所示的电路,电源电压U保持不变,小明在甲、乙两处分别接入电压表,闭合开关S,测得两电表的示数U甲:U乙=3:2。小明断开开关S,拆去电压表,并在甲、乙两处分别接入电流表,此时两电表的示数I甲:I乙是(B)

A.3:1
B.1:3
C.3:4
D.4:3

答案： B

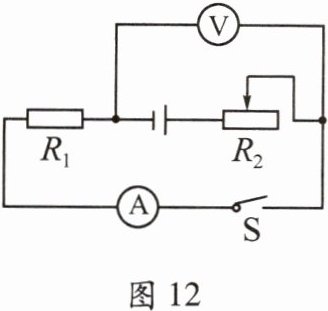

14. (2024·绵阳)如图12所示的电路,电源电压保持不变,R₁为定值电阻,闭全开关S后,向右移动滑动变阻器R₂的滑片时,下列说法错误的是(D)


A.电压表测的是R₁两端的电压
B.电流表的示数变小
C.电压表的示数变小
D.电压表与电流表的示数之比变大

答案： D
