《2026年育才金典九年级物理全一册教科版》

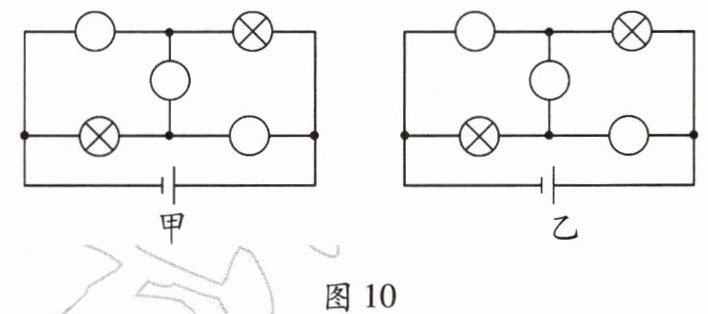

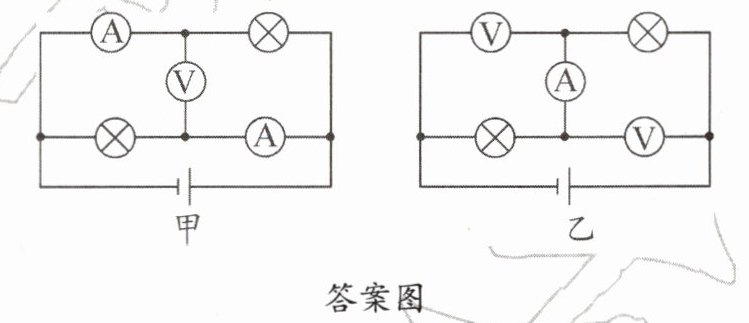

14. 请在如图10所示的两图的圆圈中填上电压表或电流表的符号，使之成为两个不同连接关系的电路。要求两个灯泡都能发光，且两电表的示数均不为零。

答案：

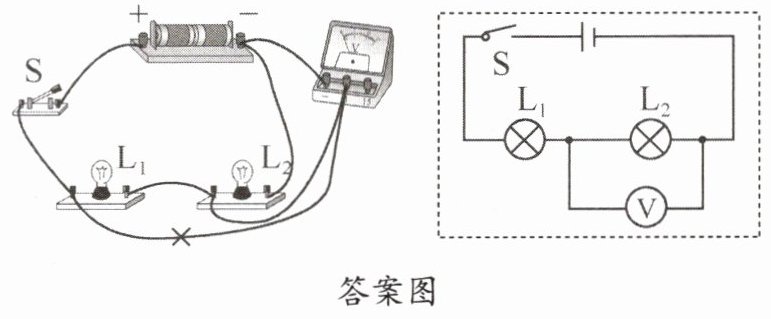

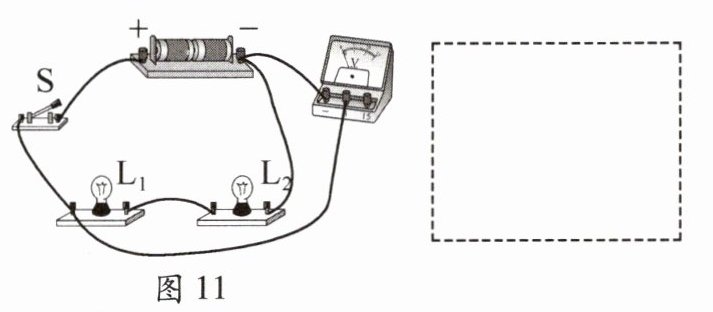

15. 图11所示是小晶所连的电路，她要测量小灯泡L₂两端的电压。
(1)请找出电路中连错的导线，在这根导线上画“×”，并用笔画线代替导线画出正确的连线。
(2)请在右边的虚线方框中画出正确连线的电路图。

答案：

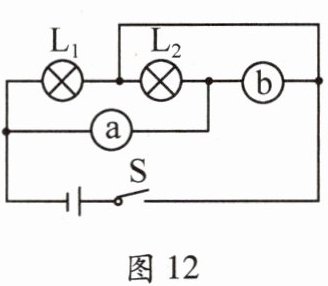

1. 如图12所示，L₁和L₂是两个相同的灯泡，a、b是电流表或电压表。闭合开关S后，两灯都能发光，则下列判断正确的是（C）


A.a、b均为电流表
B.a、b均为电压表
C.a为电流表，b为电压表
D.a为电压表，b为电流表

答案： C

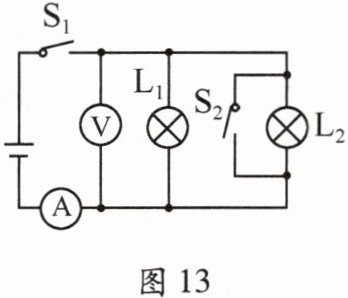

2. (2024·石家庄)关于如图13所示的电路，下列说法正确的是（A）

A.当开关S₁、S₂都闭合时，电流表将被烧坏
B.只闭合开关S₁时，电压表将被烧坏
C.当开关S₁、S₂都闭合时，灯L₁亮、灯L₂不亮
D.只闭合开关S₁时，若L₁、L₂两个灯泡都亮，但电压表无示数，可能是电压表短路

答案： A

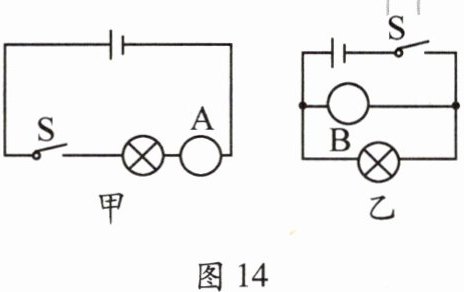

3. 实验室里的电压表和电流表都很旧，表盘上的标志均看不清了。为知道两个电表的种类，小玉设计了如下实验：将两个电表分别与完好的灯泡串联和并联接入电路，如图14所示。当闭合开关S时，与电表A串联在一起的小灯泡没有亮，但电表的指针有很大幅度的偏转；与电表B并联的小灯泡也没有亮，电表指针的偏转幅度很大。

(1)在实验操作中，应及时将乙（选填“甲”或“乙”）电路中的开关断开；
(2)可以断定电表B是电流表；
(3)此实验还说明，可以将B（选填“A”或“B”）电表看成一根导线。

答案： 乙; 电流; B
