《2026年育才金典九年级物理全一册教科版》

1. 电路的组成:用导线把电源、开关、用电器连接起来,就组成电路。

答案： 导线; 电源; 开关; 用电器

2. 电路的三种状态
(1)闭合电路的开关,就有电流通过用电器,这样接通的电路叫作通路；
(2)断开开关,电路中就没有电流了,断开的电路叫作断路(或开路)；
(3)由于错误的操作或故障,导线不通过用电器直接跟电源两极连接的电路叫作短路,这时用电器不能正常工作,而且会烧坏电源,甚至造成火灾。

答案： 通路; 断路(或开路); 短路

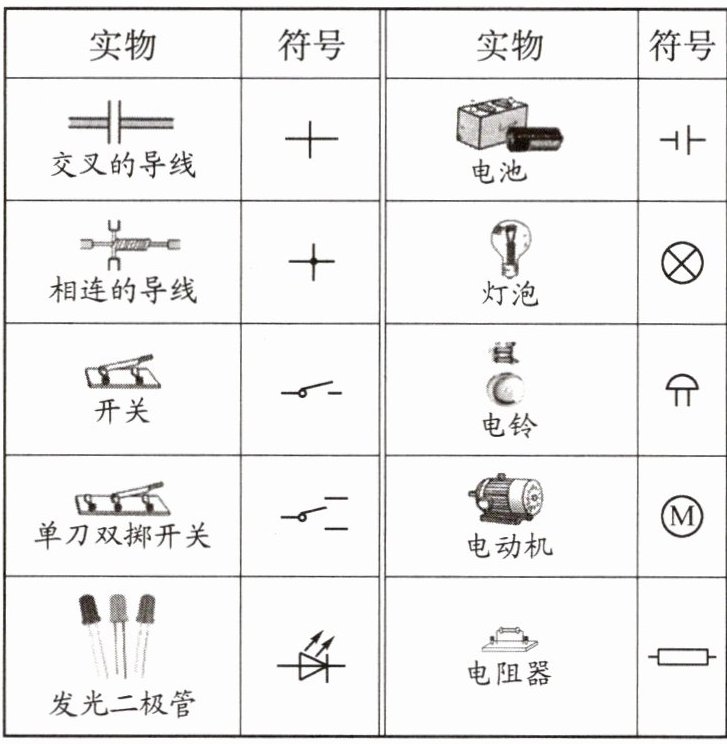

3. 物理学中常用实物图和

电

路图来表示电路。电路图是指用规定的电路图形符号来表示电路连接。请将下表补充完整：

答案：

1. 电路的基本组成中,提供能量、持续供电的装置是电源,消耗电能的是用电器,控制电路中电流通断的是开关。电池、发电机是电源,灯泡、电水壶、电暖气是用电器。

答案： 电源; 用电器; 开关; 电源; 用电器

2. 我们平常“开灯”时,实际上就是将开关闭合；“关灯”时,实际上就是将开关断开。(均选填“闭合”或“断开”)

答案： 闭合; 断开

3. (2024·上饶)电动自行车具有轻便、节能、环保等特点,只要将车钥匙插入锁孔并顺时针旋转一下,电动自行车就通电了。车钥匙的作用相当于电路中的开关,给电动自行车充电时,蓄电池相当于电路中的用电器(前两空均选填“开关”“用电器”或“电源”),将电能转化为化学能储存起来。

答案： 开关; 用电器; 化学能

4. (2023·扬州)某款手机拥有反向无线充电的功能。如图所示,将一部手机置于该款手机上,就能给手机充电了,此时该款手机相当于电路中的电源。如果手机不小心掉到了水里,捞出来后在确定水分彻底烘干前,一定不要尝试开机。这是因为手机进水会导致电路短路,直接烧毁手机硬件。

答案： 电源; 短路

5. 如图所示,开关S₁和S₂都断开,该电路处于断路状态;只闭合开关S₂,该电路处于通路状态;闭合开关S₁、S₂,该电路处于短路状态(均选填“通路”“断路”或“短路”)。

答案： 断路; 通路; 短路

6. (2023·常德)某同学使用手电筒时发现小灯泡不亮,在进行检修前,他对造成该现象的直接原因进行了下列判断,其中不可能的是 (B)

A.小灯泡灯丝断了
B.开关处出现短路
C.小灯泡接触不良
D.电池没电

答案： B

7. 关于电路的组成及各元件的作用,下列说法不正确的是 (B)

A.开关的作用是控制电路的通断
B.用电器将其他形式的能转化为电能
C.一个完整的电路由电源、用电器、导线和开关组成
D.电源给用电器提供电能,发电机和电池都是电源

答案： B
