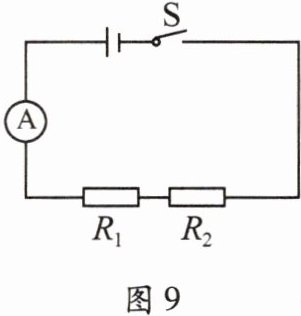

14. (2024·新疆)所示的电路,定值电阻$R_{1}$的阻值为10Ω,定值电阻$R_{2}$的阻值为20Ω,闭合开关S后,电流表A的示数为0.10A。求:
(1)电阻$R_{1}$两端的电压;
(2)整个电路在1min内产生的热量。

【答案】(1)1 V; (2)18 J。

答案： 【答案】
(1)1 V;
(2)18 J。

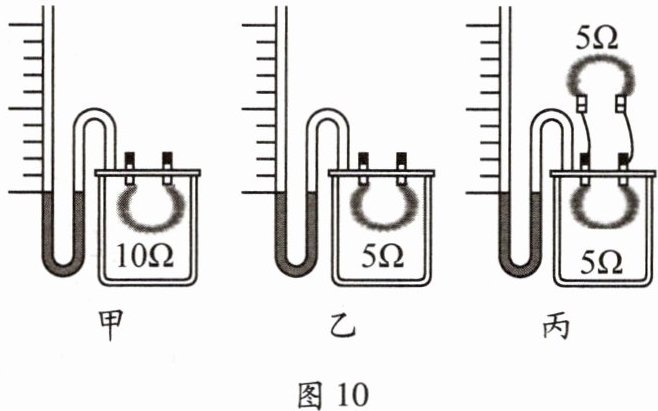

1. 某兴趣小组利用如图10所示的甲、乙、丙三个装置探究影响电热的因素,三个装置的透明容器中各有一段电阻丝,容器中密封着等量的空气。要探究电热与电流的关系,应选用 乙、丙组合,并将它们 串联接到电源两端进行实验。通电一段时间后, 乙(选填“甲”“乙”或“丙”)装置中U形管液面的高度差较大。

答案： 乙、丙; 串联; 乙

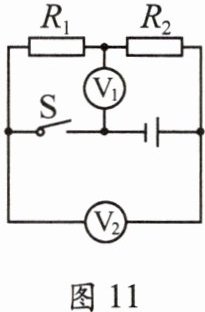

2. 如图11所示的电路,电源电压为6V,$R_{1}=3Ω$,$R_{2}=1Ω$。当开关S闭合时,电压表$V_{1}$、$V_{2}$的示数之比为 3:4;1min内电路中产生的热量为 540J。

答案： 3:4; 540

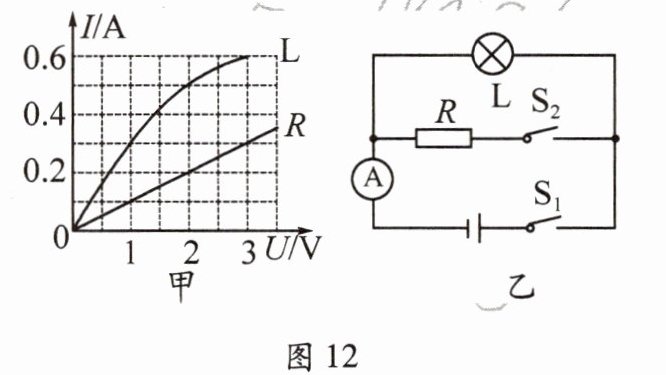

3. (多选)甲所示是小灯泡L和电阻R的$I-U$图像。将小灯泡L和电阻R接入如图12乙所示的

电

路,只闭合开关$S_{1}$时,小灯泡L的实际功率为1W。下列说法正确的是 (BC)


A.只闭合开关$S_{1}$时,小灯泡L的电阻为5Ω
B.再闭合开关$S_{2}$时,电流表的示数增大0.2A
C.再闭合开关$S_{2}$时,电路总功率为1.4W
D.再闭合开关$S_{2}$后,在1min内电阻R产生的热量为240J

答案： BC
