《2026年育才金典九年级物理全一册教科版》

电路设计的一般思路如下：
1. 判断用电器的连接方式。根据用电器是否独立工作来确定连接形式是串联还是并联。
2. 根据开关的控制作用确定开关的位置和连接方式。一般情况下，若两个开关同时闭合，用电器才工作，两个开关应该是串联的；若只闭合两个开关中的任一个，用电器均可工作，两个开关应该是并联的。
A卷 夯实基础
一、填空题

答案： 串; 并

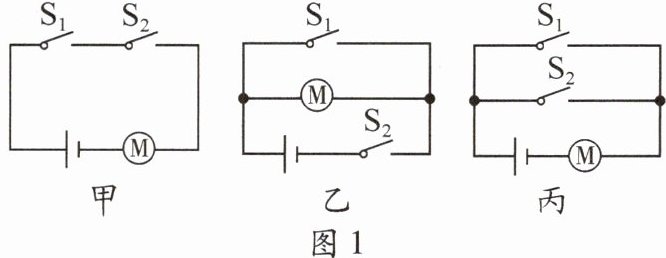

1. 在晓月设计的小组合作控制电路中，指纹开关S₁和S₂都闭合时，电动机M才启动，则此控制电路是图1中的甲图。晓宇设计的是防盗电路，闭合防盗开关S₁或S₂中的任意一个，电动机M都能自动启动将盗贼锁定，则防盗电路是图1中的丙图。S₁、S₂两个开关都闭合时，电池将被短路的是图1中的乙图。

答案： 甲; 丙; 乙

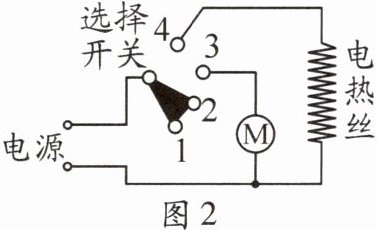

2. 如图2所示是理发用的电吹风机的电路示意图，其中电动机通电后可以送风，电热丝通电后可以发热。工作时，旋转选择开关，使它同时与触点2与3接触时，电吹风机送出的是自然风；旋转选择开关，使它同时与触点3与4接触时，电吹风机送出的是热风（均选填“1与2”“2与3”或“3与4”）。

答案： 2与3; 3与4

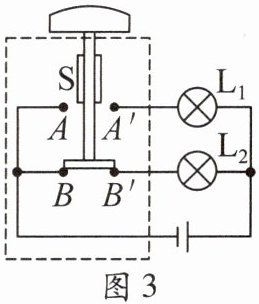

3. 如图3所示为一风力报警器的原理图，虚线方框内是竖直放置的开关S，上端的风力探头通过中心滑杆可带动下端的金属片上下移动（摩擦不计），AA'和BB'是电路中的两组触点。当所测水平风速增大到一定程度时，报警灯亮，则报警灯是L₁（选填“L₁”或“L₂”）。

答案： L₁

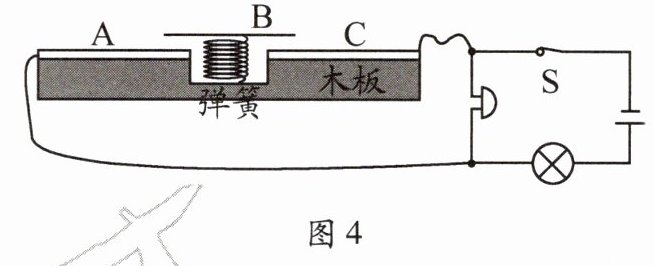

4. （2023·荆州）如图4所示是具有报警功能的文物展示台，该展示台由木板、弹簧、金属片ABC，以及报警电路组成。当文物在展示台上时，金属片A、B、C相互接触，电铃不响（选填“响”或“不响”）；当有小偷把文物搬离展示台时，金属片B在弹力作用下与金属片A、C分开，这时灯发光（选填“发光”或“不发光”），电铃响（选填“响”或“不响”）。

答案： 不响; 发光; 响

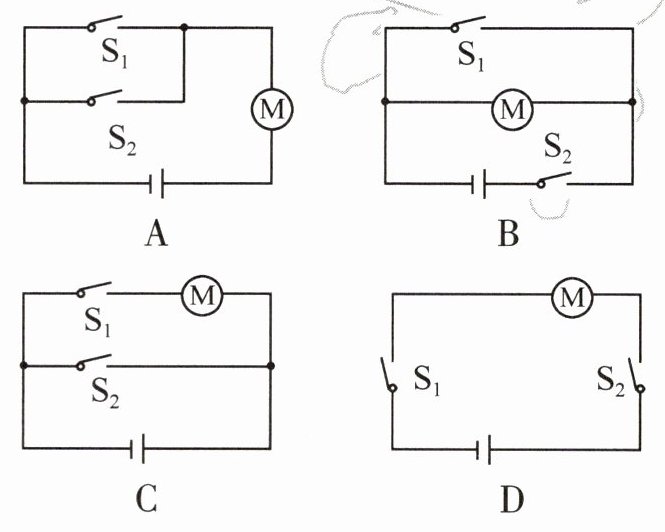

5. （2024·长沙）我国高铁技术世界领先，给人们出行带来极大的便利。乘客进高铁站时，需同时通过身份证验证（相当于闭合S₁）和人脸识别（相当于闭合S₂），方可开启闸机。下列电路设计图符合要求的是（D）

答案： D

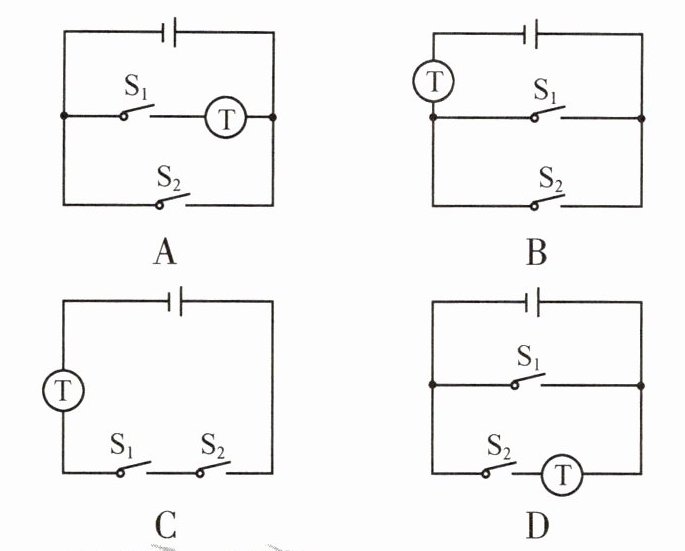

6. （2023·湘潭）智能快递柜既可通过手机扫码（相当于S₁闭合），也可通过输入密码（相当于S₂闭合）使装置⊤启动，打开柜门完成取件。下列电路设计图中，满足上述要求的是（B）

答案： B
