《2026年育才金典九年级物理全一册教科版》

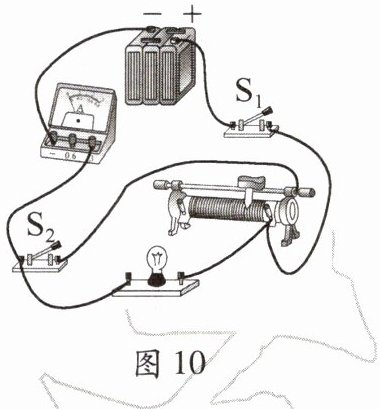

10. (2024·齐齐哈尔)如图10所示的电路,电源电压保持不变,小

灯

泡

的额定电压为6 V,滑动变阻器的铭牌上标有“50 Ω 1 A”的字样,电流表选用0~3 A量程。先闭合开关$S_1$、断开开关$S_2$,此时小灯泡正常发光;保持开关$S_1$闭合,再闭合开关$S_2$,当滑动变阻器连入电路的阻值为30 Ω时,电流表的示数为0.8 A。保持开关$S_1$、$S_2$都闭合,忽略温度对灯丝电阻的影响,使用过程中元件完好,在保证电路安全的情况下,下列说法不正确的是（B）

A.将滑动变阻器的滑片向右移动时,小灯泡的实际功率不变
B.滑动变阻器允许接入电路的阻值范围为2.5~50 Ω
C.通过电流表的电流最小值为0.72 A
D.电路的总功率最大值为9.6 W

答案： B

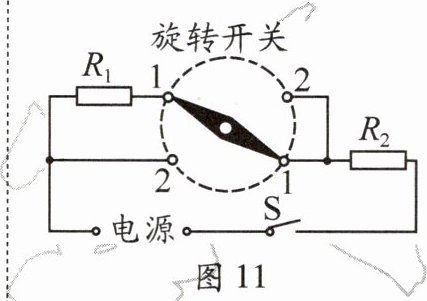

11. (2023·南充)(多选)有一台家用电热水壶,图11所示是其内部电路的简图,$R_1$、$R_2$均为加热电阻,通过旋转旋钮开关可以实现加热和保温两种功能的切换。电热水壶的加热功率为1000 W,保温功率为44 W,用此电热水壶加热初温20℃、体积为1 L的水,用时400 s壶中的水刚好沸腾[忽略温度对电阻阻值的影响,当地大气压为一个标准大气压,$c_水=4.2×10^3$ J/(kg·℃),$\rho_水=1.0×10^3$ kg/m³]。下列说法正确的是（AC）

A.旋转旋钮开关到“1”时,电热水壶处于保温挡
B.壶中水吸收的热量为$3.36×10^4$ J
C.此电热水壶加热挡的热效率为84%
D.在保温时,接入电路的电阻阻值为48.4 Ω

答案： AC

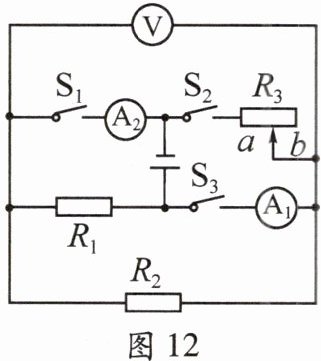

12. (2024·成都)(多选)如图12所示的电路,电源电压恒定,定值电阻$R_1$与$R_2$的阻值相同。使滑动变阻

器

$R_3$的滑片位于中点,只闭合开关$S_2$时,电压表V的示数为2 V;开关$S_2$、$S_3$闭合,开关$S_1$断开时,电流表$A_1$的示数为0.2 A。将滑动变阻器$R_3$的滑片移到b端,$S_1$、$S_2$、$S_3$三个开关都闭合时,电流表$A_2$的示数为0.4 A,电路消耗的总功率为$P_1$;开关$S_1$、$S_2$闭合,开关$S_3$断开时,电路消耗的总功率为$P_2$。下列结果正确的是（BC）

A.电源电压为9 V
B.$R_3$的最大阻值为60 Ω
C.$P_1=3$ W
D.$P_2=0.3$ W

答案： BC
