《2026年育才金典九年级物理全一册教科版》

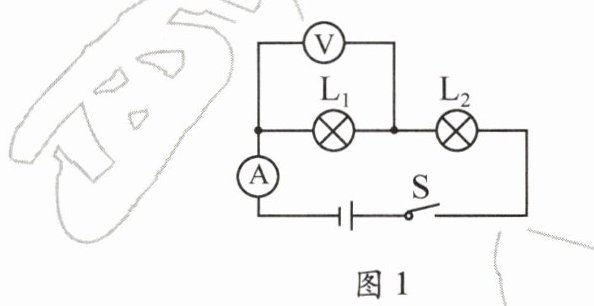

1. (2024·肇庆)小明所在的小组在一次实验中连接了如图1所示的电路。闭合开关S后，L₁、L₂两个灯泡均不亮，电流表的指针不动，电压表的指针明显偏转。该电路中发生的故障可能是（B）

A.电流表断路
B.灯泡L₁的灯丝断了
C.L₁、L₂两个灯泡都断路
D.灯泡L₂的灯丝断了

答案： B

2. 如图2所示的电路，电源电压为6V，闭合开关后L₁、L₂两灯均不发光，用电压表测得电路中a、b间的电压为6V，b、c间的电压为0V，则电路中发生的故障可能是（D）

A.L₁短路
B.L₂断路
C.L₂短路
D.L₁断路

答案： D

3. 如图3所示的电路，电源电压恒定，闭合开关S，灯L₁、L₂都发光，一段时间后其中一盏灯突然熄灭，电流表、电压表中有一个的示数突然变为零，则电路故障可能是（D）

A.L₁短路
B.L₁断路
C.L₂短路
D.L₂断路

答案： D

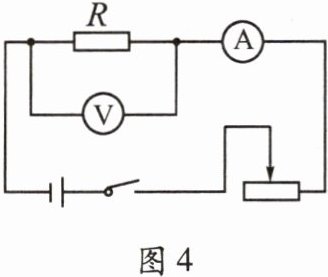

4. 在“探究电流与电压的关系”实验中，小明按照如图4所示的电路图正确连接实物电路。闭合开关后，小明移动滑动变阻器的滑片，电流表、电压表均无示数，则电路中发生的故障可能是（D）

A.定值电阻R短路
B.定值电阻R断路
C.滑动变阻器短路
D.开关接触不良

答案： D

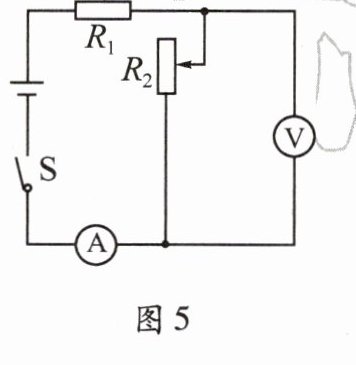

5. (2023·天津)如图5所示的电路，电源电压恒为6V，电流表的量程为0~0.6A，电压表的量程为0~3V，定值电

阻

R₁的阻值为8Ω，滑动变阻器R₂的最大阻值为20Ω。闭合开关，若电压表的示数为2V，则电流表的示数为0.5A。为了保证各电表不致损坏，滑动变阻器R₂的取值范围为2~8Ω。

答案： 0.5; 2~8

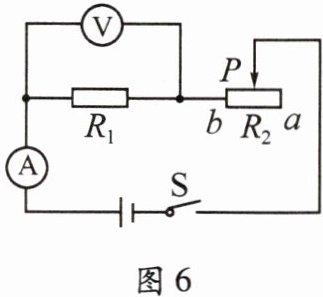

6. (2024·杭州)在如图6所示的电路中，电源电压为12V且保持不变，滑动变阻器R₂上标有“50Ω 1A”的字样，电流表的量程为0~3A，电压表的量程为0~15V，电阻R₁的阻值为10Ω。闭合开关S，求：
(1)调节滑动变阻器R₂的滑片P，电路中电流的最小值；
(2)为了保证电路能正常工作且各电表不致损坏，滑动变阻器R₂的取值范围。

答案：
(1) $ 0.2\ A $；
(2) $ 2\ \Omega \sim 50\ \Omega $。
