《2025年一遍过九年级物理全一册沪科版》

1 [2024福建中考]下列做法符合安全用电原则的是(D)
A.直接用手拉开触电的人
B.开关接在零线和电灯之间
C.不切断电源直接换灯泡
D.家用电器的金属外壳接地

答案： D A(×)直接用手拉触电的人,会导致施救者也发生触电事故。
B(×)控制电灯的开关应接在火线和电灯之间。
C(×)更换灯泡前，应先切断电源，不切断电源直接换灯泡，人可能发生触电事故。
D(√)用电器的金属外壳是导体，当用电器漏电时，会使金属外壳带电，若接上地线，电流就通过地线，流入大地，防止了触电事故的发生。

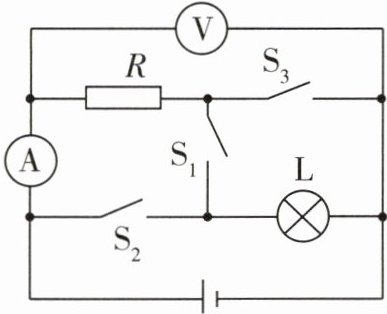

2 [2024菏泽中考]如图所示,电源电压恒定。下列说法正确的是( C )

A.只闭合$S_1,$电阻R与灯泡L并联
B.只闭合$S_1,$电压表测量电阻R两端电压
C.先闭合$S_1,$再闭合$S_2,$灯泡L亮度变大
D.先闭合$S_1,$再闭合$S_2,$电流表示数变大

答案： C 只闭合S₁，电流依次经过电阻R与灯泡L回到负极，电阻R与灯泡L串联，电压表并联在电源两端，测电源电压，故AB错误；先闭合S₁，电阻R与灯泡L串联，电流表测电路电流，有示数，再闭合S₂，电阻R与电流表被短路，则电流表无示数，所以电流表示数变小，总电阻变小，根据$I=\frac{U}{R}$，电路中电流变大，则灯泡L亮度变大，故C正确，D错误。故选C。

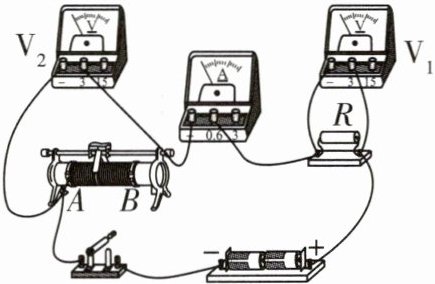

3 [2024安徽中考]如图所示的电路中,电源两端电压保持不变,R为定值电阻。闭合开关,在保证电路元件安全的前提下,将滑动变阻器的滑片由B端滑到A端,电压表$V_1、$电压表$V_2、$电流表A示数变化量的绝对值分别为$ΔU_1、$$ΔU_2、$ΔI,则( )


A.电流表A的示数变大,电压表$V_2$的示数变大
B.电流表A的示数变小,电压表$V_1$的示数变小

C.ΔU_1$与ΔI的比值大于R的阻值$
$D.ΔU_2$与ΔI的比值等于R的阻值

答案：
D 滑动变阻器与定值电阻R串联，电压表V₁测量定值电阻R两端的电压，电压表V₂测量滑动变阻器两端的电压，电流表测量电路中的电流。滑片由B端滑到A端，滑动变阻器接入电路的电阻变小。
A(×)B(×)电路的总电阻变小，根据欧姆定律可知，电路中的电流变大，因此电流表示数变大；根据$U = IR$可知，定值电阻R两端的电压变大，因此电压表V₁的示数变大；电源电压不变，由串联电路电压的特点可知，滑动变阻器两端的电压变小，因此电压表V₂的示数变小。
C(×)D(√)因为R的阻值不变，故其两端电压与通过它的电流成正比，即电压表V₁的示数与电流表的示数成正比，利用数学知识可知$\frac{\Delta U_1}{\Delta I}=R$；串联电路各部分电路电压之和等于电源电压，故滑动变阻器和R两端电压变化量的绝对值相等，即$\Delta U_1 = \Delta U_2$，则$\frac{\Delta U_2}{\Delta I}=R$。
解题通法
动态电路中物理量和、差、比值的变化分析
动态电路分析中判断物理量的和、差、比值等的变化时，关键是找出它们的物理意义或等量关系。如图所示的串联电路中，设电压表V、V₁、V₂和电流表A的示数分别为U、$U_1$、$U_2$和I，移动滑片P，各表示数的变化量的绝对值分别为$\Delta U$、$\Delta U_1$、$\Delta U_2$和$\Delta I$。则有：①$U_1 + U_2 = U$，U为电源电压，保持不变，由此可得$\Delta U = 0$，$\Delta U_1 = \Delta U_2$；②$\frac{U_1}{I}$为定值电阻R₁的电阻，保持不变，$\frac{U_2}{I}$为滑动变阻器R₂连入电路的电阻，$\frac{U}{I}$为电路中的总电阻；③$\frac{\Delta U_1}{\Delta I}=\frac{\Delta U_2}{\Delta I}$，$\frac{\Delta U_1}{\Delta I}$和$\frac{\Delta U_2}{\Delta I}$均等于R₁的电阻，保持不变。

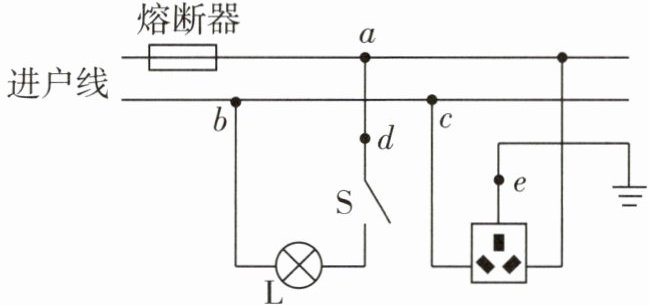

4 [2024陕西中考B卷]如图,是规范连接的家庭电路的一部分。下列说法正确的是(C)

A.a点所在的进户线是零线
B.若e点所在导线断路,三孔插座仍可安全使用
C.断开开关S,用测电笔检测d点时,氖管发光
D.闭合开关S,灯泡L不发光,是因为导线bc间断路

答案： C 熔断器通常与进户线的火线相连，因此a点所在的进户线是火线，故A错误；若e点所在导线断路，会导致用电器在使用时与地线断开，易造成触电事故，这时三孔插座不能安全使用，故B错误；断开开关S，用测电笔检测d点时，由于d点还与火线连接，因此氖管发光，故C正确；闭合开关S，灯泡L不发光，可能是进户线的火线或进户线零线b点左侧断路，只有导线bc间断路不会影响灯泡L发光，故D错误。故选C。

5 [2024北京中考]图甲为自动气象站中的测温装置,它的测温电路可简化为图乙,其中的“恒流源”是一个特殊电源,电流大小由电源内部结构决定,当电阻R变化时,通过R的电流大小保持不变。电阻R的阻值随温度的变化规律如图丙所示,通过数字电压表的示数可反映环境的温度。某次环境温度从20℃上升到30℃,电压表的示数变化了8mV。当温度的变化值相同时,电压表示数的变化值越大,该测温装置的灵敏度越高。下列说法正确的是(C)
A.每升高1℃,R的阻值增大1.65Ω
B.通过R的电流为20mA
C.环境温度为20℃时,电压表的示数为216mV
D.若要增大该测温装置的灵敏度,可换一个电流值更小的恒流源

答案： C 根据题图丙，温度上升80℃，对应电阻增大32Ω，故每升高1℃，R的阻值增大量为32Ω÷80 = 0.4Ω。故A选项错误。根据欧姆定律$I=\frac{U}{R}$，在恒定电流状态下，U与R成正比，故电压变化量$\Delta U$与电阻变化量$\Delta R$成正比，即$I=\frac{\Delta U}{\Delta R}$，两者的比值即恒定电流的值。从20℃到30℃，电阻增加量为0.4×10Ω = 4Ω，故恒定电流值$I=\frac{\Delta U}{\Delta R}=\frac{8\ \text{mV}}{4\ \Omega}=2\ \text{mA}$，B选项错误。环境温度变为20℃时，电阻为108Ω，电流不变仍为2mA，故电压$U = IR = 2\ \text{mA}×108\ \Omega = 216\ \text{mV}$，C选项正确。为了增大该装置的灵敏度，应该在温度变化量相同时，使电压的变化更大，根据欧姆定律变形公式$U = IR$可知，恒流状态下，电流I越大，电压U变化量越大，装置更灵敏，故应该换一个电流值更大的恒流源，D选项错误。故选C。
