《2025年一遍过九年级物理全一册沪科版》

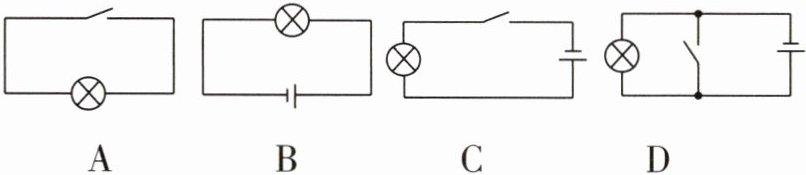

1 [2025鞍山海城四中月考]请你设计一个电路,要求闭合开关时,小灯泡发光。下列选项符合要求的是(C)

答案： C

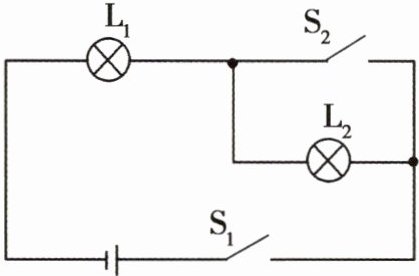

2 如图所示,电路元件及导线连接均完好,闭合开关$S_1、$$S_2,$则(B)

$A. L_1$不能发光$,L_2$能发光
$B. L_1$能发光$,L_2$不能发光
$C. L_1、$$L_2$都能发光
$D. L_1、$$L_2$都不能发光

答案： B 闭合开关S₁、S₂，L₂被短路不能发光，L₁能发光，故B正确。

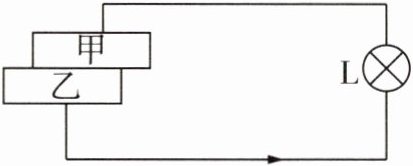

3 如图所示,甲、乙两种纳米材料相互摩擦后,甲的上表面和乙的下表面分别聚集了不同性质的电荷,将甲、乙接入电路后会产生电流,则甲、乙整体上相当于电路中的电源(填元件名称)；在图中所示的电路中缺少一个必要的元件开关(填元件名称)来控制电路通断。

答案： 电源　开关

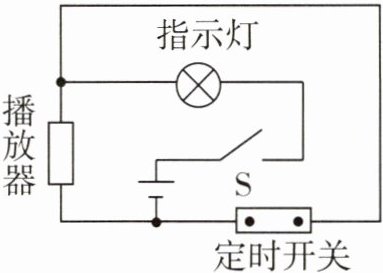

4 [2025重庆巴蜀中学月考]如图所示是一种定时课间音乐播放装置的原理图：“播放器”有电流通过时会播放音乐,到达设定时间,“定时开关”会自动断开。闭合开关S,当“定时开关”处于闭合状态时,指示灯会(填“会”或“不会”)亮；到达设定时间,“定时开关”处于断开(填“闭合”或“断开”)状态,“播放器”播放音乐。

答案： 会　断开
[解析] 由题图可知，闭合开关S，当“定时开关”处于闭合状态时，指示灯形成通路，则会亮，播放器被短路，则播放器中没有电流通过，播放器不会播放音乐；由题意可知，到达设定时间，“定时开关”断开，“播放器”形成通路，有电流通过，则“播放器”播放音乐。

(1)连接电路时,开关要断开(填“闭合”或“断开”)。
(2)如图所示的电路处于短路(填“通路”“开路”或“短路”)状态,会造成电源(填“电源”或“灯泡”)损坏,要使其成为正确的电路,只需要拆掉图中标注的②号导线。
(3)如果灯泡突然熄灭,下列原因中,绝对不可能的是C。
A. 灯泡接线处松开
B. 灯泡损坏了
C. 开关短路
D. 电源短路

答案：
(1)断开
(2)短路 电源 ②
(3)C
[解析]
(1)为了保护电路安全，连接电路时应断开开关。
(2)如题图所示的电路中，开关处于闭合状态，电流从电源正极直接沿导线②、开关、导线④流回电源的负极，所以会引起电源短路，会损坏电源；要使其成为正确的电路，应将灯泡连入电路，故电流应依次经过导线①、灯泡、导线③、开关、导线④流回电源的负极，故应拆除导线②。
(3)由题图知，若灯泡接线处松开了或灯泡损坏了，电路出现开路，则灯泡熄灭，故AB均有可能；若开关短路，则电路是通路，所以灯泡会发光，故C不可能；若电源短路，则灯泡中没有电流通过，灯泡不发光，故D有可能。

(1)先将A和B用一小段导线连接起来,再将“测通器”的一端m连接在D上,当另一端n连接F时小灯泡发光,由此可确定C、E(填字母,下同)为同一根导线的两端。
(2)为了弄清另外两根导线的两端,用一小段导线连接A和C,“测通器”的一端必须与E相连,若另一端接F,小灯泡发光,则A和F为同一根导线的两端。

答案：
(1)C、E
(2)E F
[解析]
(1)由于小灯泡发光，故电路是导通的，即DABF导通，则剩下的两个线头为同一根导线的两端。
(2)因为CE为一根导线，所以AC接通后，一端则需要接入E，若另一端接F时小灯泡发光，则说明FECA是导通的，即说明A与F为同一根导线的两端。
