《2025年一遍过九年级物理全一册沪科版》

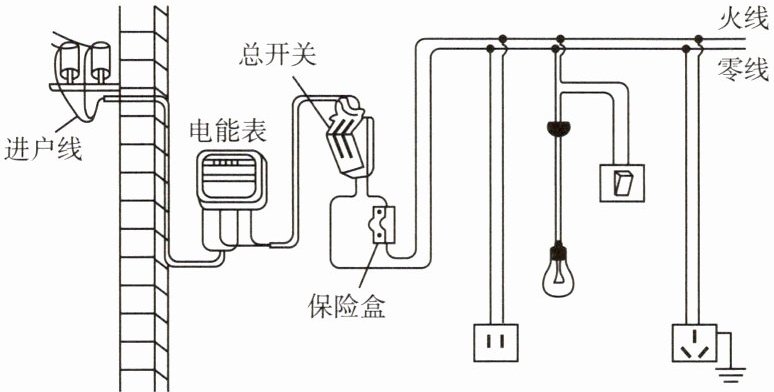

1 教材图片改编 如图是常见的家庭电路。从图中发现:电灯与插座并联(填“串联”或“并联”);开关安装在火线(填“火线”或“零线”)与电灯之间。

答案： 并联 火线

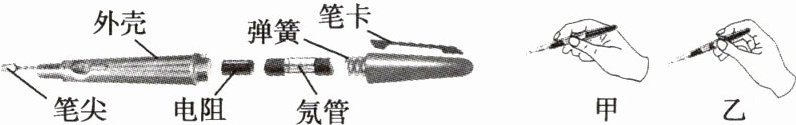

2 如图所示为测电笔的结构及使用方法。下列说法正确的是(B)

A.测电笔可以判断物体是带正电还是带负电
B.若氖管发光,说明有电流通过人体
C.笔尖、电阻和氖管是导体,外壳、弹簧和笔卡是绝缘体
D.在两种使用测电笔的方法中,甲是正确的,乙是错误的

答案： B

在家庭电路中,电灯、电视机、空调等各种用电器之间的连接方式是并联。如图甲,电热水壶的插头中插脚①较长,这样将插头插入插座时,可确保电热水壶的金属外壳先接触地线,避免触电事故。测电笔接触图乙插座③孔时氖管会发光。

答案： 并联 地 ③

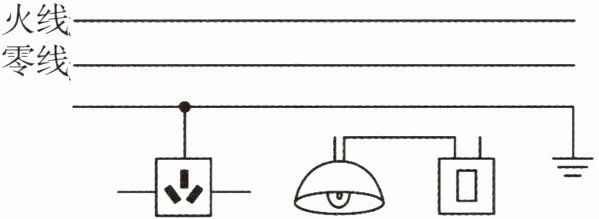

4 [2024 广安中考]如图所示,请用笔画线代替导线,将图中的插座、电灯和开关正确接入家庭电路中。

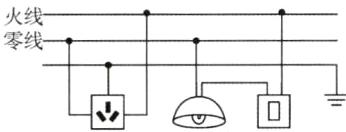

答案：
如图所示。

5 [2024 安徽中考]关于安全用电,下列说法错误的是(B)
A.绝缘皮破损的电线,需要及时更换
B.家用电器工作时起火,可以直接用水浇灭
C.发生触电事故时,不能直接用手去拉触电者
D.手机充电结束后,要把充电器从插座上及时拔下

答案： B

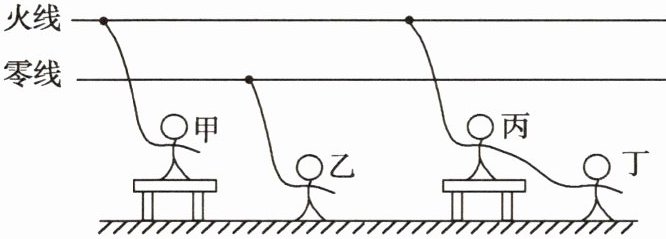

6 如图所示,甲站在干燥的木桌上,一只手接触火线;乙站在地上,一只手接触零线;丙站在干燥的木桌上,一只手接触火线,此时丁站在地面上用手去拉丙。则(D)

A.甲、乙都会触电
B.甲、丙都会触电
C.乙、丁都会触电
D.丙、丁都会触电

答案： D

7 小明把台灯插头插入插座,闭合开关,家里的空气开关立刻跳闸,请分析造成这种现象的原因可能是(C)
A.插头短路
B.灯丝开路
C.灯头内短路
D.灯头内开路

答案： C
