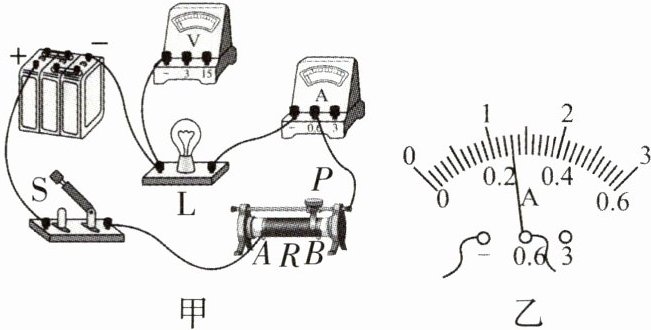

1 [2024 绥化中考改编]在“测量小灯泡的电功率”实验中,选用的小灯泡上标有“2.5 V”字样,额定电流约为 0.3 A,电源电压恒为 6 V,实验电路如图甲所示。

(1)请用笔画线代替导线,将图甲电路连接完整。(导线不允许交叉)
(2)现有规格为 A“10 Ω 2 A”、B“20 Ω 1 A”和 C“50 Ω 0.2 A”的三个滑动变阻器可供选择,应选择______(填字母)滑动变阻器接入电路才能顺利进行实验。实验中滑动变阻器的作用是______和调节小灯泡两端的电压及通过的电流。
(3)电路连接完成后,闭合开关,发现小灯泡发光很暗,这时眼睛应该看着______(填“电流表”或“电压表”)移动滑动变阻器的滑片,当小灯泡正常发光时电流表的示数如图乙所示,则小灯泡的额定功率为______W。
(4)记下多组对应的电压表和电流表的示数,如下表所示：
|实验次数|1|2|3|4|
|发光情况|较暗|较亮|明亮|更明亮|
|电压 U/V|1.3|1.7|2.5|3.0|
|电流 I/A|0.21|0.24|0.26|0.30|
|电功率 P/W|0.273|0.408| |0.9|
①依次完成这 4 次实验的过程中,滑动变阻器的滑片一直在向______移动；
②通过计算分析实验数据发现,小灯泡两端的电压越大,实际功率______,小灯泡越亮。
(5)完成以上实验后,涵涵又选用了“3.8 V”的小灯泡直接替换原来的灯泡进行测量,其他器材的所有连接均不变,更换灯泡过后,他发现利用此电路无法准确的判断小灯泡何时正常发光,请你帮他分析出现问题的原因：______。

答案：
1【答案】

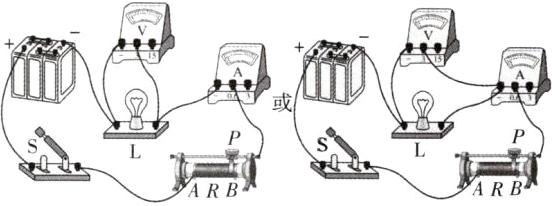

(1)如图所示。
(2)B 保护电路
(3)电压表 0.65
(4)①左 ②越大
(5)电压表的量程选小了

【解析】
(5)根据题意,此时小灯泡的额定电压是3.8 V,而电压表的量程时0~3 V,灯泡的实际电压不能达到额定电压,因此用此电路无法准确判断小灯泡何时正常发光。

【设计与进行实验】
(1)除了电能表之外,还需要的测量工具是秒表(或停表、钟、表、计时器)；
(2)经过 30 min,电能表的示数从图乙变成了图丙,则洗衣机在这 30 min 内消耗的电能为0.5kW·h,电能表的指示灯闪烁了1500次,洗衣机的电功率是1000W；
【分析论证】考虑到电路中的电线会消耗一部分电能,小明测得洗衣机的电功率偏大(填“偏大”“偏小”或“准确”)；
【拓展】为了更便捷的测出家用电器的电功率,小明从网上购买了一款功率计量插座如图丁所示,该插座能测量的物理量有电能、电功率、电压、电流等。

答案： 2【答案】【设计与进行实验】
(1)秒表(或停表、钟、表、计时器)
(2)0.5 1500 [1000 【分析论证】偏大 【拓展】电压 [电流
【解析】【设计与进行实验】
(2)电能表上的参数显示为3000 imp/(kW·h),消耗0.5 kW·h的电能,电能表的指示灯闪烁了3000 imp/(kW·h)×0.5 kW·h=1500 imp,洗衣机的电功率P=W/t=0.5 kW·h/0.5 h=1 kW=1000 W。
【分析论证】电路中的电线会消耗一部分电能,所以会造成测得的电能偏大,根据P=W/t,测得洗衣机的电功率偏大。
【拓展】由题图丁的显示单位可知,该插座能测量的物理量还有电压、电流、频率、质量(二氧化碳质量)。
