《2025年一遍过九年级物理全一册沪科版》

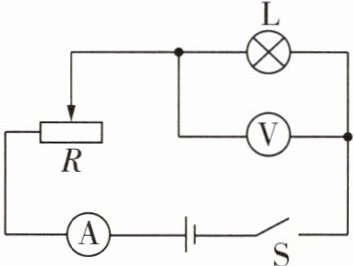

1 天星原创 小明在做测量小灯泡正常发光时的电阻的实验时,设计了如图所示的电路,在实验过程中,小明遇到了以下问题,请你帮他一起分析、解决。

电表问题
(1)在闭合开关前,发现电压表指针反向偏转,出现这种现象的原因可能是电压表指针未调零；在闭合开关后,发现电压表指针反向偏转,出现这种现象的原因可能是电压表正负接线柱接反了。
(2)闭合开关后,小灯泡发光,电流表无示数,电压表有示数,产生这一现象的原因可能是电流表短路。
用电器问题(电源、开关、电表均无故障)
(3)闭合开关后,小灯泡不亮,电流表有示数,电压表无示数,则该电路出现的故障可能是小灯泡短路。
(4)闭合开关,过了一段时间,小灯泡突然熄灭,电流表、电压表示数均变为0,则电路的故障可能是滑动变阻器断路。
(5)闭合开关,小灯泡发光,当滑片移动到某一位置时,小灯泡突然熄灭,此时电流表示数为零,电压表示数接近电源电压,则电路中出现的故障可能是小灯泡断路。
电路连接问题
(6)小明按电路图连接实物,刚接上最后一根导线,看到电流表指针立刻有偏转。若电路连线正确,造成这种异常现象的原因是连接电路前,开关未断开。
(7)小明在连接电路时,不小心将电压表和电流表的位置互换,请你想象一下,闭合开关后,将会有什么结果？小灯泡不发光,电流表无示数,电压表示数接近电源电压。
(8)闭合开关后,移动滑动变阻器的滑片,发现电流表示数变大,电压表示数变小,则原因可能是电压表并联接在滑动变阻器的两端。

答案：
(1)电压表指针未调零　电压表正负接线柱接反了　
(2)电流表短路　
(3)小灯泡短路　
(4)滑动变阻器断路　
(5)小灯泡断路　
(6)连接电路前,开关未断开　
(7)小灯泡不发光,电流表无示数,电压表示数接近电源电压　
(8)电压表并联接在滑动变阻器的两端

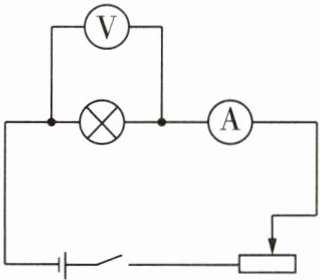

2 [2024成都中考]小张用如图所示的电路测量小灯泡的电阻,电流表和电压表选用小量程。闭合开关前,将滑动变阻器的滑片移到最右端的目的是保护电路。闭合开关,她发现灯泡不亮,两电表的示数均很小,经过检查,确认电路连接正确,两电表均完好,小张的下一步操作应该是移动滑动变阻器的滑片。

答案： 保护电路　移动滑动变阻器的滑片

3 新考法 小明、小强在“用电压表和电流表测导体电阻”的实验中为了记录实验数据和计算结果,分别设计了下列两张表格,其中合理规范的是(B)
表1
| |电压$U/V$|电流$I/A$|电阻$R/\Omega$|
|1| | | |
|2| | | |
|3| | | |
|平均值| | | |
表2
| |电压$U/V$|电流$I/A$|电阻$R/\Omega$|
|1| | | |
|2| | | |
|3| | | |
| |电阻平均值| | |
A.只有表1合理
B.只有表2合理
C.表1和表2均合理
D.表1和表2均不合理

答案： B
