《2025年一遍过九年级物理全一册沪科版》

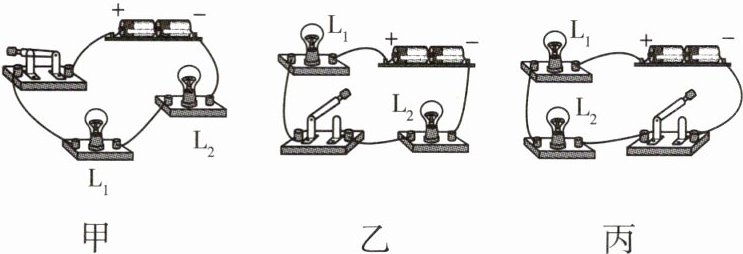

1 观察下列各图,回答下列问题。

(1)请在图甲中,利用标注箭头的方式,让电流从电源正极流出,负极流入。电流流回负极,有______条路径,电流依次流过的元件是______、______、______,我们把两灯的这种连接方式叫做______。
(2)图甲中,拧下一个灯泡后,电路的状态是______,所以另一个灯泡______(填“亮”或“不亮”),由此可见,串联电路的各用电器之间______(填“相互影响”或“互不影响”)。
(3)甲、乙、丙三图中,闭合开关时,两灯同时______(填“亮”或“不亮”),断开开关时,两灯同时______(填“亮”或“不亮”),说明串联电路中开关控制______用电器,而且开关在不同的位置,控制作用______。

答案：

(1)如图所示。 一 开关 灯L₁ 灯L₂ 串联
(2)开路 不亮 相互影响
(3)亮 不亮 所有 相同

【解析】
(1)电流从电源正极流出,依次流过开关、灯L₁、灯L₂,最后流回电源负极,只有一条路径,这种用电器依次连入电路的连接方式叫做串联。
(3)甲、乙、丙三图中所示电路都是串联电路,只是开关的位置不同,不管开关在什么位置,开关都控制两个用电器。
名师点拨
(1)在串联电路中,只要有一个用电器开路,其他用电器都不能工作。
(2)在串联电路中,开关始终控制整个电路,与所处的位置无关。

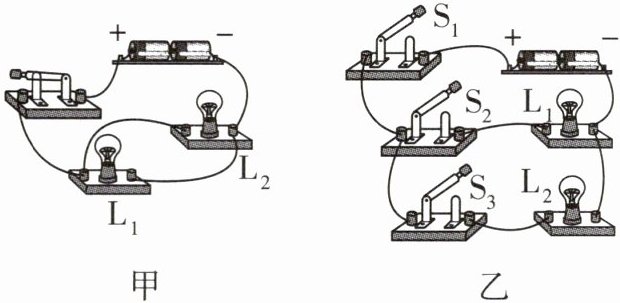

2 观察下列各图,回答下列问题。

(1)请在图甲中,利用标注箭头的方式,让电流从电源正极流出,负极流入。电流流回负极有______条路径,第一条路径流过的元件是______、______；第二条路径流过的元件是______、______,流过灯$L_{1}$的电流______(填“有”或“没有”)流过灯$L_{2}$,我们把两灯的这种连接方式叫做______。请在图甲电路中,把被共用的电路用粗线条描出来,这部分电路我们称为______,单独使用的电路称为______。
(2)图甲中,拧下一个灯后,对于另一个灯来说电路的状态是______,所以另一个灯______(填“亮”或“不亮”),由此可见,并联电路的用电器之间工作______(填“相互影响”或“互不影响”)。
(3)图乙中三个开关的作用______(填“相同”或“不同”),干路开关能控制______电路,支路开关能控制______电路。

答案：

(1)如图1所示。 两 开关 灯L₁ 开关 灯L₂ 没有 并联 如图2所示。 干路 支路

(2)通路 亮 互不影响
(3)不同 整个 支路

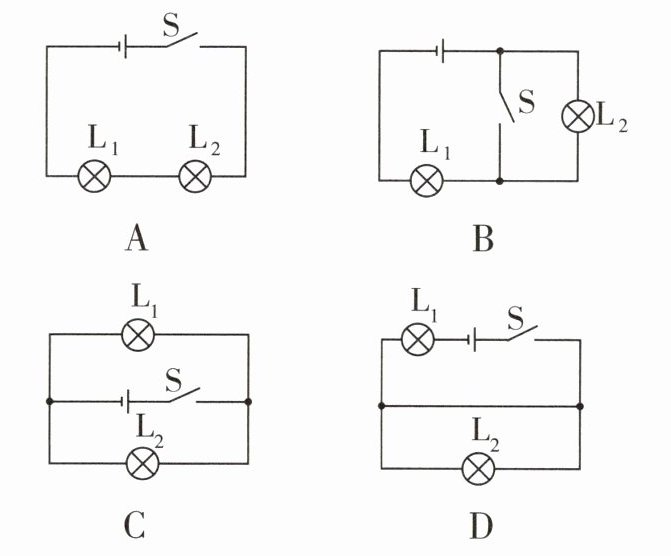

3 [2025北师大保定实验学校月考]如图所示,开关S闭合时,灯泡$L_{1}与灯泡L_{2}$组成并联电路的是(C)

答案： C

4 [2025成都石室联合中学期中]霓虹灯招牌“中国农业银行”每个字背后是由许多LED灯串组成的,现发现第4个字“业”熄灭,其他字均正常发光(如图所示)。根据这一现象,对发光字背后的灯串之间的连接方式判断正确的是(D)



A.“业”这个字的笔画之间一定是串联的
B.“业”这个字的笔画之间一定是并联的
C.“业”这个字与其他字之间一定是串联的
D.“业”这个字与其他字之间一定是并联的

答案： D 本题考查串、并联电路中各用电器工作特点,由题图可知,"业"字熄灭,其他字均正常发光,说明各个字之间能够独立工作,互不影响,因此"业"字与其他字之间为并联关系;"业"字的各笔画之间可能是串联,也可能是并联。综上所述,D正确,ABC错误。
