《2025年一遍过九年级物理全一册沪科版》

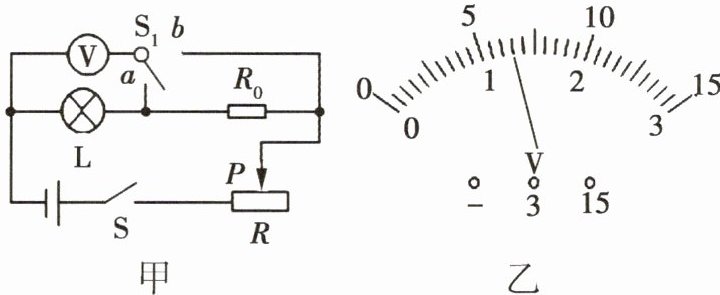

1 小珍在测量小灯泡的额定功率的实验时,老师只给她提供了如下器材:标有“2.5 V”的小灯泡、电源(电压不变)、滑动变阻器、开关、单刀双掷开关、电压表、阻值为10 Ω的定值电阻$R_{0}$、导线若干。经过认真思考后,她根据所给定的器材设计了如图甲所示的实验电路。

(1)闭合开关S,将$S_{1}$拨到触点a(填“a”或“b”),移动滑片P,使电压表的示数为2.5V。
(2)在确保整个电路安全的情况下,保持滑片P的位置不变,将开关$S_{1}$拨到另一触点,此时电压表的示数如图乙所示,其数值为6.5V;通过计算可知小灯泡的额定功率是1W。

答案：
(1)a 2.5
(2)6.5 1

(3)小灯泡的额定电功率$P=$$\frac{U_{额}(U - U_{额})U_{1}}{(U - U_{1})R_{0}}$(用已知量和所测物理量符号表示)。

答案： $\frac{U_{额}(U - U_{额})U_{1}}{(U - U_{1})R_{0}}$

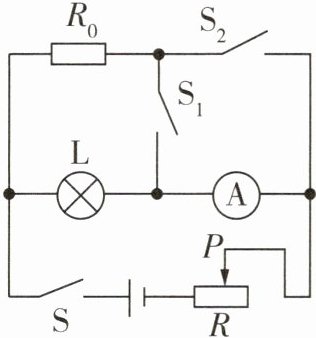

3 已知小灯泡的额定电流为$I_{额}$,定值电阻的阻值为$R_{0}$。实验步骤如下,请补充完整。
(1)闭合开关S、$S_{2}$,断开开关$S_{1}$,移动滑片P,使电流表示数等于$I_{额}$。
(2)闭合开关S、$S_{1}$,断开开关$S_{2}$,保持滑片P位置不变,记下此时电流表的示数I。
(3)小灯泡的额定功率$P_{额}=$(I - I_{额})R₀I_{额}(用$I_{额}$、I、$R_{0}$表示)。

答案：
(3)(I - I_{额})R₀I_{额}

(2)将开关接b,保持滑片的位置不变,调节电阻箱直至电流表的示数为I_{额},此时电阻箱的示数为$R_{2}$;
(3)则小灯泡L的额定功率$P=$$I_{额}^{2}(R_{0}+R_{2}-R_{1})$(用已知量和测量量表示)。

答案：
(2)电流表的示数为I_{额}
(3)$I_{额}^{2}(R_{0}+R_{2}-R_{1})$
