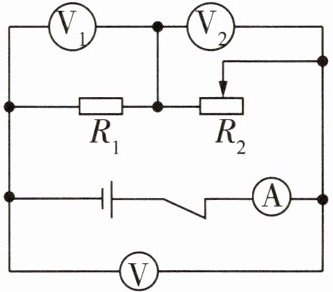

5. 在串联电路中加上电流表和电压表(数据变化直观可测)
电源电压一定,滑片移动影响串联电路总电阻和电路电流

当$R_{2}$滑片向右移动时,$R_{2}$增大,电压表V的示数不变,电流表A的示数减小,电压表$V_{1}$的示数减小,电压表$V_{2}$的示数增大。(均填“增大”“减小”或“不变”)

答案： 增大 不变 减小 减小 增大

6. 加入数形结合思想

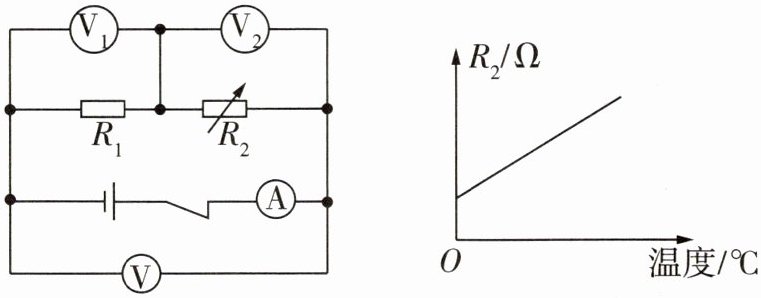

6.1 串联电路数据图表化(敏感电阻图像)

温度升高时,热敏电阻$R_{2}$增大,电压表V的示数不变,电流表A的示数减小,电压表$V_{1}$的示数减小,电压表$V_{2}$的示数增大。(均填“增大”“减小”或“不变”)

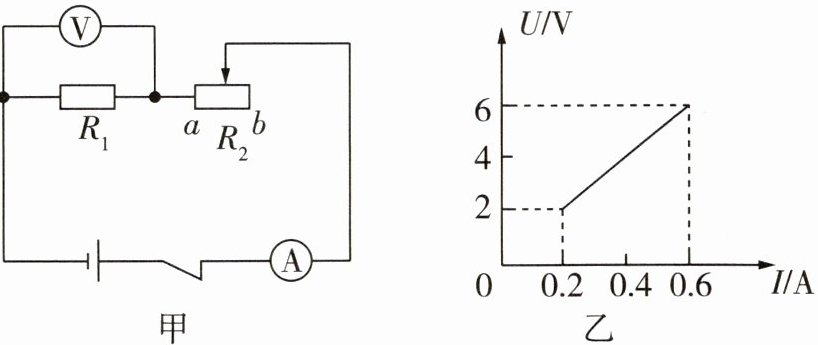

6.2 串联电路数据图表化(电压表测定值电阻图像)

当滑动变阻器$R_{2}的滑片从b移到a$时,两表$U-I$关系如图乙所示,则$U= $6V,$R_{1}= $10$\Omega$,$R_{2max}= $20$\Omega$。
(1)通过题2、题3理解题4,题4是理解串联电路中动态问题的关键。
该串联电路中,电源电压的大小一定,通过改变滑动变阻器接入电路阻值大小改变定值电阻和滑动变阻器两端电压。
(2)思考如何利用欧姆定律和串联电路的规律解决问题。
(1)先识别电路的连接方式,这一步需要把电表去掉,将电流表看作导线,将电压表看作断路。
(2)找电表的测量对象。
(3)运用规律解决问题。
找到敏感电阻的阻值是如何随环境的变化而变化的,是解决此类问题的关键。
当滑动变阻器的滑片由$b\rightarrow a$的过程中,定值电阻两端的电压随电流的增大而增大。故当滑片在$b$点时,对应的坐标点为($0.2A$,$2V$)；当滑片在$a$点时,对应的坐标点为($0.6A$,$6V$)。代入数据即可求解。

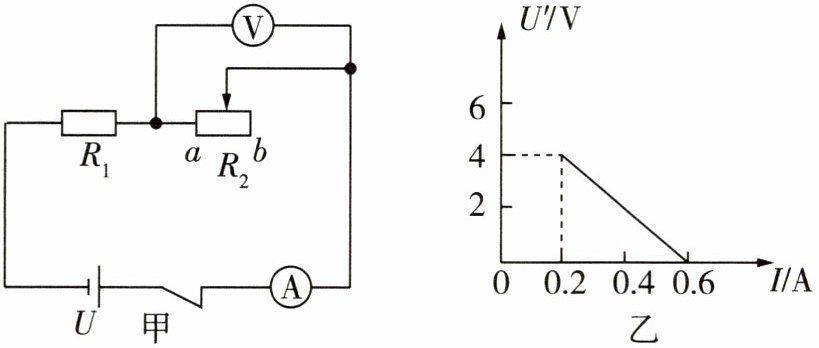

6.3 串联电路数据图表化(电压表测滑阻图像)

当滑动变阻器$R_{2}的滑片从b移到a$时,两电表$U'-I$关系如图乙所示,则$U= $6V,$R_{1}= $10$\Omega$,$R_{2max}= $20$\Omega$。

答案： 6.1 增大 不变 减小 减小 增大
6.2 6 10 20
6.3 6 10 20
