1. A、B、C选项ABC

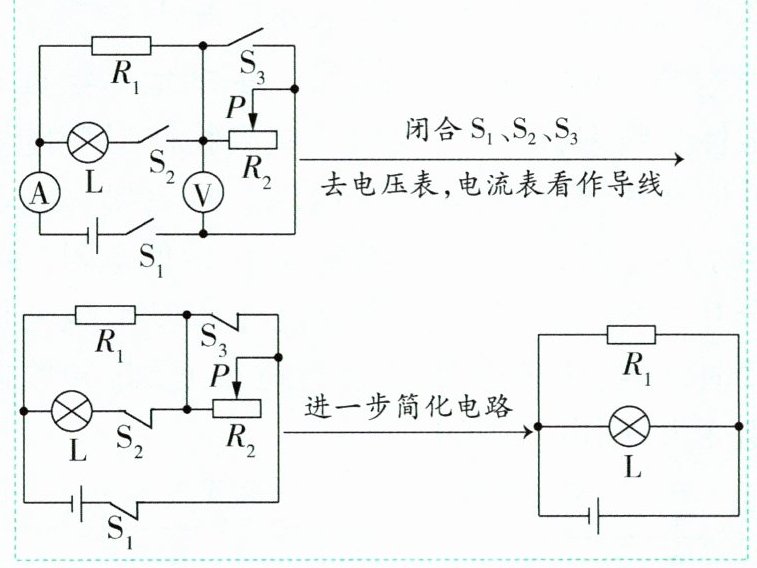

(1) 判断电路中各元件的连接情况。
开关都闭合后,去掉电压表,电流表看作导线,滑动变阻器$R_{2}被开关S_{3}$短路,电阻$R_{1}$与灯泡L并联。
判断过程

(2) 判断电表的测量对象。
电流表A测量干路电流,电压表被开关$S_{3}$短路,电压表示数为0。
(3) A选项。
开关都闭合时,滑片P向左移动,由于滑动变阻器$R_{2}被开关S_{3}$短路,移动滑片,电路总电阻不变,所以电流表示数不变,电压表示数为0。
(4) B选项。

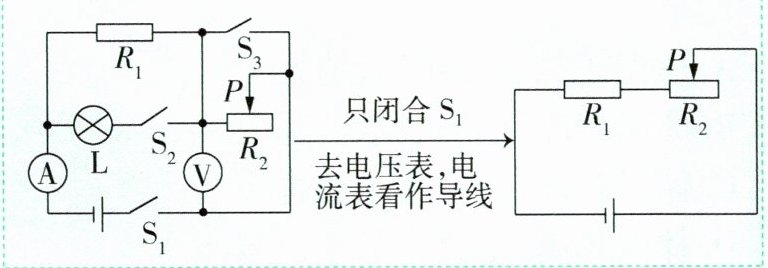

开关都闭合,然后断开开关$S_{2}和S_{3}$,即只有$S_{1}$闭合,去电压表,电流表看作导线,电阻$R_{1}与滑动变阻器R_{2}$串联,电流表A测量串联电路中的电流,电压表测量$R_{2}$两端电压。
判断过程

开关都闭合时,电路的总电阻小于(填“大于”“小于”或“等于”)$R_{1}$的电阻,然后断开开关$S_{2}和S_{3}$后,电路的总电阻大于(填“大于”“小于”或“等于”)$R_{1}$的电阻,故电路的总电阻变大,由$I= \frac{U}{R}$可知,电流表示数变小；电压表示数变大。
(5) C选项。
只闭合开关$S_{1}$,滑动变阻器$R_{2}与电阻R_{1}$串联。电流表A测量串联电路中的电流,电压表测$R_{2}$两端的电压。滑片P向右移动,滑动变阻器$R_{2}$接入电路的电阻变大,电压表与电流表示数的比值等于$R_{2}$接入电路的电阻,所以电压表与电流表示数的比值变大。
2. D选项D

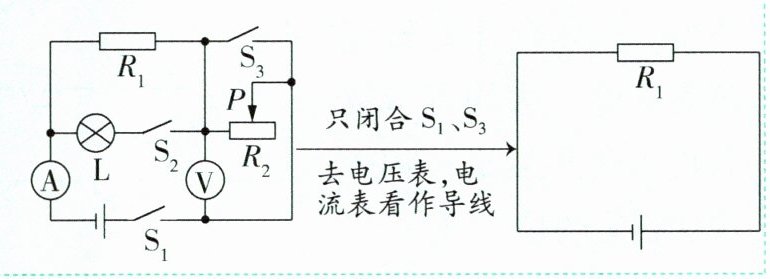

(1) 判断电路中各元件的连接情况。
只闭合$S_{1}$、$S_{3}$,去掉电压表,电流表看作导线,滑动变阻器$R_{2}被开关S_{3}$短路,电路中只剩电阻$R_{1}$。
判断过程

(2) 判断电表的测量对象。
电流表A测量通过$R_{1}$的电流；电压表被开关$S_{3}$短路,示数为0。
(3) 滑动变阻器接入电路电阻的变化。
滑片P向左移动,电路中电阻不变(填“变大”“变小”或“不变”),电压表示数为0,电压表与电流表示数的乘积为0。

答案： 1.
(1)短路 并
(2)干路 短路 0
(3)短路 不变 不变 0
(4)串 串联电路中 R₂ 小于 大于 变大 变小 变大
(5)串 R₂ 变大 R₂接入电路 变大 2.
(1)短路 R₁
(2)通过R₁ 短路 0
(3)不变 0 0
