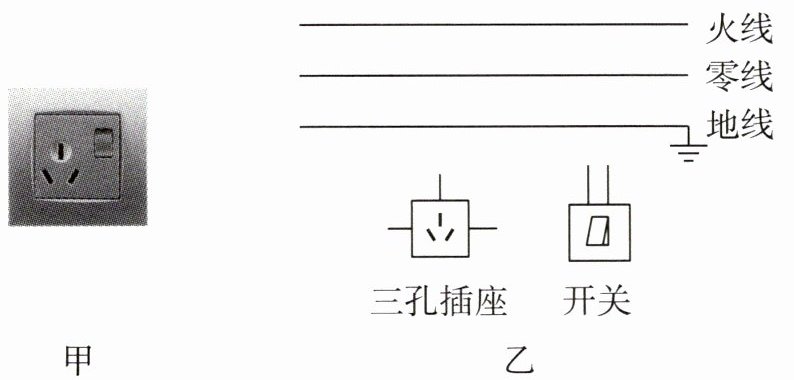

1 [2023河南中考]图甲为一个带开关的插座,开关闭合时,插孔可以提供工作电压。请在图乙中将对应的电路连接完整,并符合安全用电原则。

答案：

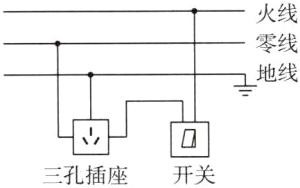

1 [答案] 如图所示。

[解析] 第一步:判断插座与开关的连接情况。
开关闭合时，插孔可以提供工作电压，说明开关控制着插座，则开关与插座串联。
第二步:根据安全用电原则连接电路。
开关应接在火线与其控制的插座之间，三孔插座应遵循“左零右火上接地”的接线原则，左孔接零线，上孔接地线，右孔通过开关接火线。

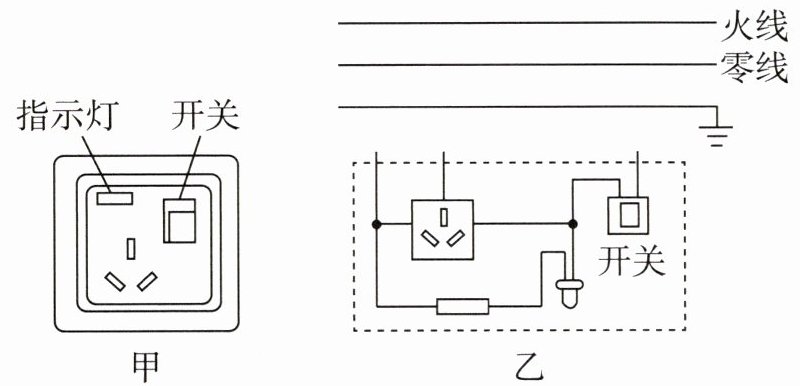

2 [2024广东中考]图甲为某款三孔插座。在符合安全用电原则下,请在图乙中用笔画线代替导线将该插座接入家庭电路中。

答案：
2 [答案] 如图所示。

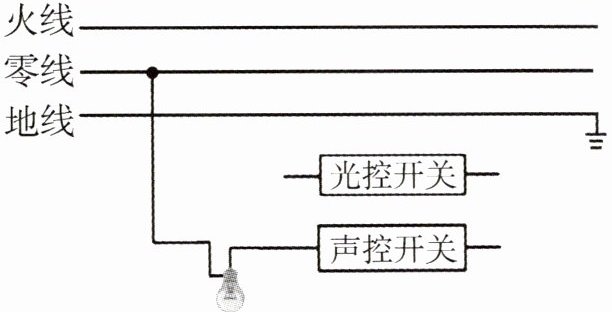

3 如图所示,楼梯处有一电灯受控于两个开关,光线较暗且有声响时灯才亮。其中光控开关在光线较暗时自动闭合,声控开关在有声响时自动闭合。请用笔画线代替导线把元件连在电路中。

答案：

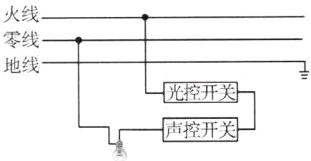

3 [答案] 如图所示。

[解析] 由题意可知，光控开关和声控开关同时控制电灯，它们相互影响，故它们是串联的，且开关应接在火线与用电器之间。

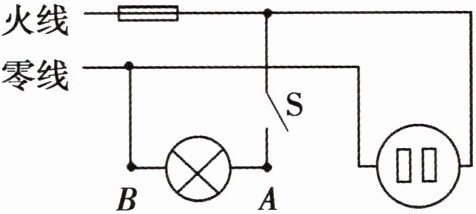

4 如图所示的家庭电路中,闭合开关后灯泡不亮。用测电笔检测插座的两孔,发现只有插入右孔时氖管才发光。用测电笔检测A点氖管发光,检测B点氖管不发光。造成这一现象的原因可能是(B)

A.灯泡短路
B.灯丝断了
C.开关接触不良
D.插座短路

答案： 4 B 若灯泡短路或插座短路，会使火线和零线连接，造成电源短路，使保险丝烧断或跳闸，用测电笔测A点氖管不会发光，AD错误;若灯丝断了，开关闭合后，A点连接火线，可以使氖管发光，B点与零线相连，不会使氖管发光，B正确;若开关接触不良，检测A点不会使氖管发光，C错误。

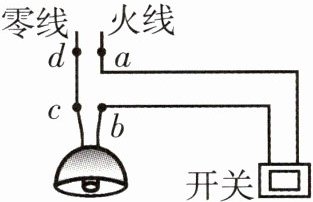

5 [2023天津中考]如图所示电路,开关闭合后,灯不发光。用测电笔接触a、b、c三处,氖管都发光；接触d处,氖管不发光。则故障可能是(D)

A.灯丝断了
B.灯短路了
C.开关处断路
D.cd间断路

答案： 5 D 开关闭合后，灯不亮，用测电笔接触a、b、c三处，氖管都发光，这说明从火线到a、b、c处之间的电路都是完好的，没有断路;测电笔接触d处时，氖管不发光，说明cd间出现了断路。

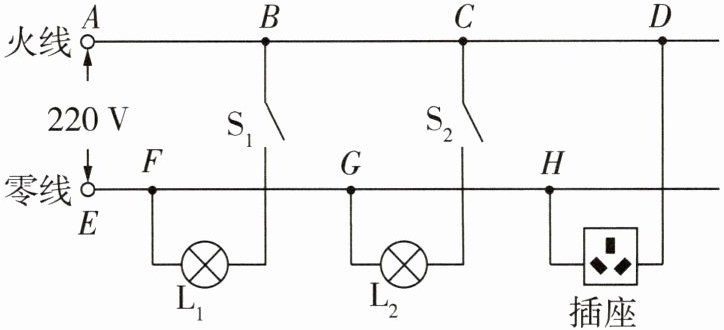

6 [2024日照中考]如图是小明家新房中的部分电路,存在的问题是三孔插座没有接地。问题解决后,闭合开关$S_1、$$S_2,$电灯$L_1$正常发光,但$L_2$仍然不亮。将一把新买的电热水壶插入三孔插座,电热水壶也不能工作。把测电笔分别插入三孔插座的左、右孔,氖管均能发光,则可以判断出电路的故障是FG之间断路。

答案： 6 [答案] 三孔插座没有接地 FG之间断路
[解析] 三孔插座的连接应该是“左零右火上接地”，存在的问题是三孔插座没有接地。L正常工作，说明L支路是连通的;L和三孔插座不能工作，说明出现断路，而三孔插座左孔能使氖管发光，说明左孔通过L和火线连通，故FG之间断路。
