《2025年一遍过九年级物理全一册沪科版》

2 某同学在用电压表测电压时,选用了“-”和“3”接线柱,读数时却误按照“-”和“15”接线柱来读,得到的电压值为13.5V。则实际值为 (B)
A.4.5V
B.2.7V
C.3.5V
D.1.5V

答案： B 电压表的指针指在同一刻度时，大量程的读数是小量程读数的5倍，故实际值为$\frac{13.5\ \text{V}}{5}=2.7\ \text{V}$，B正确。

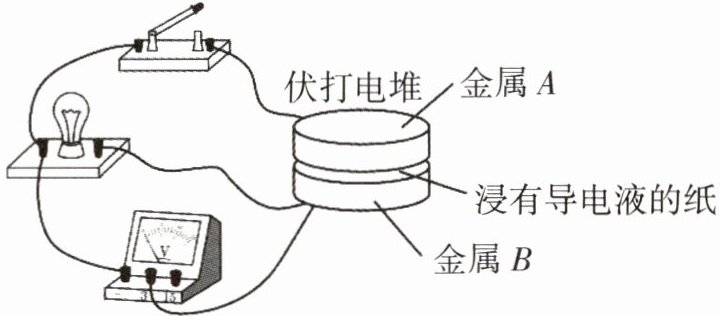

3 [2025福州仓山区期中]小明自制“伏打电堆”并连接了如图所示电路。闭合开关,小灯泡发光,电压表指针右偏,下列说法正确的是 (C)

A.金属B是电源的负极
B.“伏打电堆”将内能转化为电能
C.若小灯泡开路,电压表仍有示数
D.若断开开关,A、B两金属间没有电压

答案： C A(×) 由题意知，电压表指针右偏，说明与电压表正接线柱连接的是电源的正极，即金属B是电源的正极
B(×) “伏打电堆”是将化学能转化为电能的装置
C(√) 闭合开关，若小灯泡开路，电压表仍接在电源的两极上，所以有示数
D(×) A、B两金属间的电压是始终存在的，与电路是否接通无关

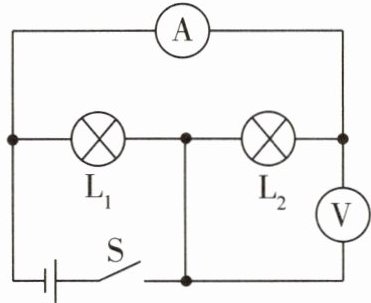

4 如图所示,当开关闭合后电路正常工作时,下列说法正确的是 (C)

A.开关S只能控制灯$L_{1}$
B.灯$L_{1}和L_{2}$是串联的
C.电压表测的是电源电压
D.电流表测的是通过电压表的电流

答案： C 由题图可知，两灯并联，电流表与灯$L_{2}$串联，所以电流表测的是通过灯$L_{2}$的电流，开关S在干路中，控制整个电路，电压表测量并联电路的电压，即电源电压。故选C。

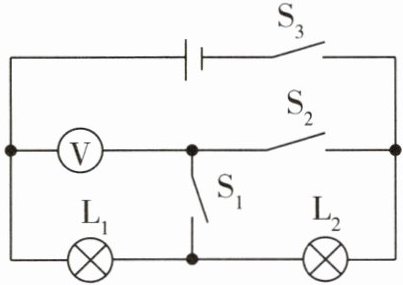

5 [2025三明尤溪期中]如图所示电路,若要使小灯泡$L_{1}和L_{2}$串联且电压表V测小灯泡$L_{1}$两端的电压,应闭合的开关是$S_{1}$和$S_{3}$；若只有小灯泡$L_{1}$和电压表正常工作,应闭合的开关是$S_{1}$、$S_{2}$、$S_{3}$。

答案： $S_{1}$和$S_{3}$ $S_{1}$、$S_{2}$、$S_{3}$

6 [2025汝州期中]如图所示,开关闭合后,灯$L_{1}$、$L_{2}$都能发光,则甲是电压表(填“电压表”或“电流表”)；若开关断开后,灯$L_{1}$、$L_{2}$都能发光,则甲是电流表(填“电压表”或“电流表”),此时灯$L_{1}$、$L_{2}$是并联(填“串联”或“并联”)的。

答案： 电压表 电流表 并联
【解析】开关闭合后，要使灯$L_{1}$、$L_{2}$都发光，则甲、乙表必须是相当于开路的电压表，这样电流才能通过灯泡$L_{2}$、$L_{1}$；当开关断开后，要使灯$L_{1}$、$L_{2}$都发光，则甲、乙表必须是相当于导线的电流表，此时两灯并联，甲表测总电流，乙表测流过$L_{2}$的电流。

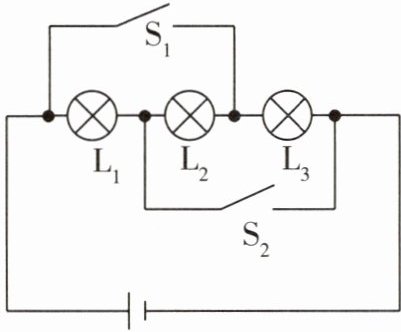

7 [2025重庆长寿实验中学期中]如图所示,若把开关$S_{1}$、$S_{2}换成电流表A_{1}$、$A_{2}$,则灯$L_{1}$ $L_{2}$ $L_{3}$亮,它们的连接方式是并联；若把开关$S_{1}$、$S_{2}换成电压表V_{1}$、$V_{2}$,则灯$L_{1}$ $L_{2}$ $L_{3}$亮,它们的连接方式是串联。

答案： $L_{1}$ $L_{2}$ $L_{3}$ 并联 $L_{1}$ $L_{2}$ $L_{3}$ 串联
【解析】若把开关$S_{1}$、$S_{2}$换成电流表$A_{1}$、$A_{2}$，由于电流表相当于导线，则三灯首首相连、尾尾相连接到电源两端，所以$L_{1}$、$L_{2}$、$L_{3}$组成并联电路，且三盏灯均发光；若把开关$S_{1}$、$S_{2}$换成电压表$V_{1}$、$V_{2}$，由于电压表相当于断路，则电流从电源正极流出后依次流入$L_{1}$、$L_{2}$ $L_{3}$，最后流回负极，所以三盏灯串联，且$L_{1}$、$L_{2}$、$L_{3}$均发光。

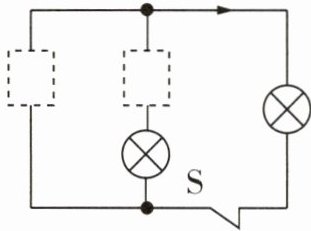

8 在虚线框中填入电源和电压表的符号,使电路成为串联电路(箭头所示为电流方向)。

答案：
如图所示。
