《2025年一遍过九年级物理全一册沪科版》

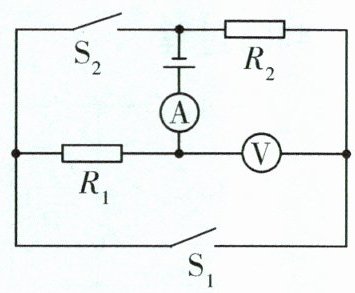

5 [2025北京延庆区期中]如图所示的电路中,电源电压保持不变,$R_{1}和R_{2}$为定值电阻。先闭合开关$S_{1}$,再闭合开关$S_{2}$后,电流表和电压表的示数变化的情况是(A)

A.电流表示数增大,电压表示数不变
B.电流表示数增大,电压表示数减小
C.电流表示数减小,电压表示数增大
D.电流表示数不变,电压表示数增大

答案： A

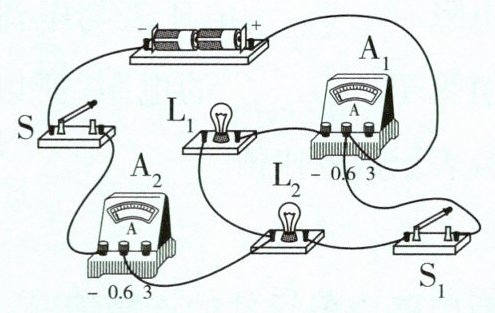

6 [2025沧州十七中期中]如图所示的电路,闭合开关S、$S_{1}$后,以下说法正确的是(D)

A.灯$L_{1}$、$L_{2}$串联
B.电流表$A_{1}和A_{2}$示数相等
C.断开$S_{1}$后,电流表$A_{1}$示数变小
D.断开$S_{1}$后,电流表$A_{2}$示数变小

答案： D

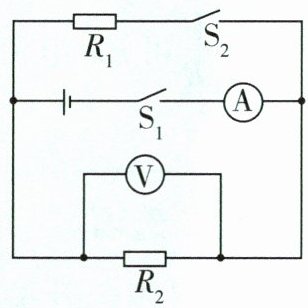

7 如图所示,电源电压保持不变。只闭合开关$S_{1}$,电流表和电压表均有示数,若再闭合开关$S_{2}$,则下列说法正确的是(D)

A.电流表示数变大,电压表示数变小
B.电流表示数变小,电压表示数不变
C.电压表示数与电流表示数的比值变小
D.电压表示数与电流表示数的比值不变

答案： D

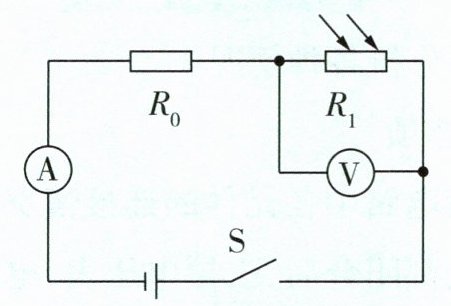

8 [2024绥化中考]如图所示电路中,$R_{0}$是定值电阻,$R_{1}$是阻值随光照强度增大而减小的光敏电阻。闭合开关S,逐渐增大光敏电阻的光照强度,关于两个电表示数的说法中,正确的是(D)

A.电压表和电流表的示数都增大
B.电压表和电流表示数的比值增大
C.电流表示数减小,电压表示数增大
D.电流表示数增大,电压表示数减小

答案： D

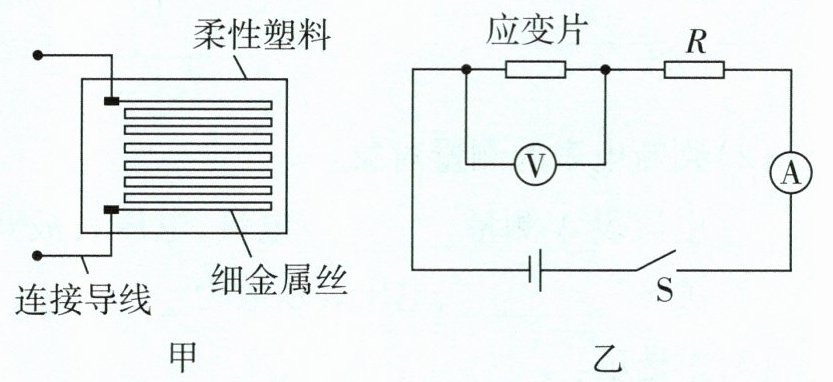

9 新情境[2023安徽中考]将一根细金属丝置入柔性塑料中,可以制成用来检测物体形变的器件应变片,其结构如图甲所示。将它接入图乙所示的电路,电源电压不变,R为定值电阻。闭合开关S,当应变片随被检测物体发生拉伸形变时,塑料中的金属丝会被拉长变细,导致电阻变大,则电路中的(D)

A.电压表和电流表示数都变大
B.电压表示数变小,电流表示数变大
C.电压表和电流表示数都变小
D.电压表示数变大,电流表示数变小

答案： D

10 如图甲是非接触式红外线测温枪,图乙是它的工作原理图。$R_{0}$是定值电阻,R是红外线热敏电阻,其阻值随人体温度变化的图像如图丙。对该电路分析正确的是(B)
A.体温越高,R的阻值越大
B.体温越高,电压表示数越大
C.体温越高,电压表示数越小
D.体温越高,电路中的电流越小

答案： B
