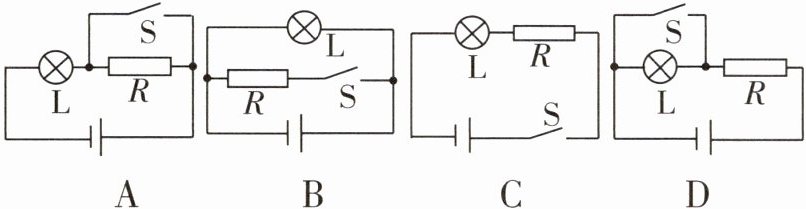

6 [2025南阳卧龙区期中]开车时不系安全带是一种非常危险的行为,汽车上均设置有安全带指示灯,来提醒驾驶员系好安全带。当安全带系好时,相当于闭合开关,指示灯不亮;安全带未系时,相当于断开开关,指示灯发光提示。图中符合上述要求的电路图是(D)

答案： D A选项图中闭合开关,断开开关,指示灯都发光,不符合题意;B选项图中无论开关是否闭合,指示灯都能发光,不符合题意;C选项图中闭合开关,指示灯发光,断开开关,指示灯不发光,不符合题意;D选项图中闭合开关,指示灯被短路不能发光,断开开关,指示灯和R串联,指示灯能够发光,符合题意。审题指导一般情况下,闭合一个开关不能使用电器工作,开关与用电器可能并联,用电器所在的支路被短路。

7 使用空气炸锅(如图所示)时发现:同时闭合定时开关和温控开关产生热风,仅闭合定时开关产生冷风,不会只发热不吹风,则其电路可能是(D)

答案： D 电动机可单独工作,说明电动机和发热管并联;仅闭合定时开关,只吹冷风,说明定时开关控制电动机;不会只发热不吹风,说明发热管被定时开关和温控开关同时控制,所以定时开关在干路上,温控开关在发热管所在的支路上,故D正确。

8 在小明的卧室里,同一盏吊顶灯用两个开关控制,一个安装在进门处,另一个安装在床头附近,操作任意一个开关均能独立地开灯和关灯。下面四幅图中能满足要求的是($A选项中的S_{1}及C选项中的S_{1}$、$S_{2}$为单刀双掷开关)(C)

答案： C

9 小伊家买了一辆国产纯电动轿车,其中一个智能设置是车门(车门相当于开关),车的前门$S_{1}和后门S_{2}$中任意一个门没有关好(关好即开关闭合),车辆的驱动电动机$M$都无法工作行驶。请你在图中将这种控制电路图画完整。

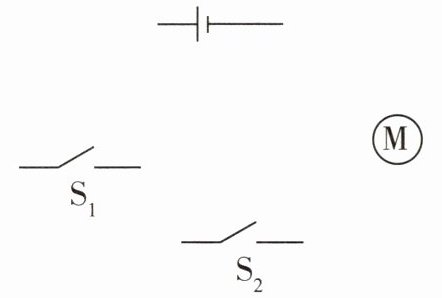

答案：
【答案】如图所示。 【解析】由题知,电动机要由前、后两门(电路开关)同时关闭控制,任意一个门没有关闭好电动机都不能工作,所以前、后两门中的电路开关应串联连接,同时控制电动机。

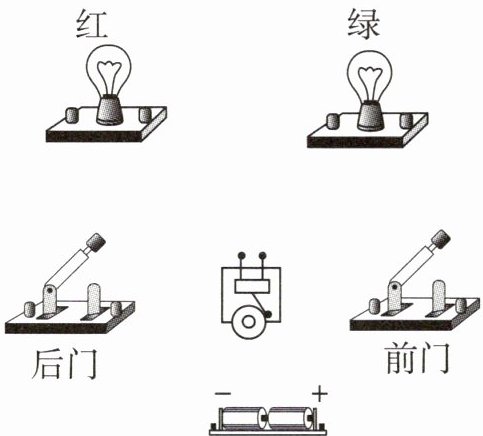

10 [2025汝州期中]一商品仓库,后门进货、前门取货。现有红、绿两只灯泡和一个电铃装在一块木板上,另有一个电池组、两个开关,还有若干条导线。电铃响同时绿灯亮,表示取货人在前门按开关;电铃响同时红灯亮,表示送货人在后门按开关。按要求连接图中的实物。

答案：
【答案】如图所示。

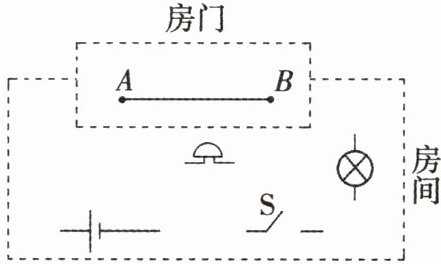

11 [2025郑州管城外国语学校月考]用图中提供的材料,设计一个自动防盗报警电路。要求:房间房门打开时,细导线$AB$被扯断,电铃发声自动报警。(用笔画线代替导线连接即可)

答案：

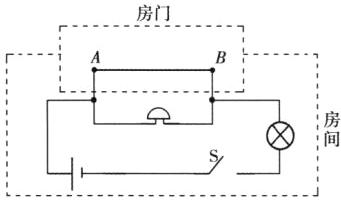

【答案】如图所示。 【解析】从电源正极依次串联导线AB、灯泡以及开关,回到电源负极,然后将电铃并联在A、B两端。
