8 [新情境][2023 锦州中考]试卷在印刷厂“诞生”时,由于摩擦起电现象会使印刷机积累大量电荷,为避免出现火花放电,工人会将机器接地。当自由电子从机器流向大地时,电流方向是从大地到机器(填“从机器到大地”或“从大地到机器”)。

答案： 摩擦起电 从大地到机器【解析】 试卷在印刷厂“诞生”时，试卷和印刷机相互摩擦会带上电，使印刷机积累大量电荷，为避免出现火花放电，工人会将机器接地。当自由电子从机器流向大地时，由于电子带负电，负电荷定向移动的方向与电流方向相反，电流方向是从大地到机器。

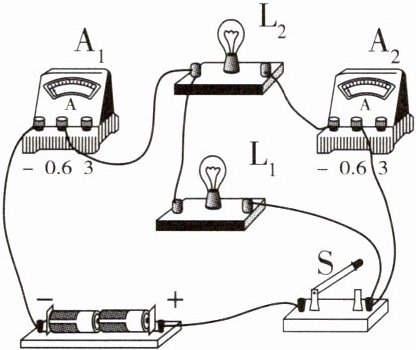

9 [2023 天津中考]在探究串、并联电路中电流的规律时,做了如图所示的实验。闭合开关后,电流表$A_1、$$A_2$的示数分别为0.5 A和0.3 A,则通过小灯泡$L_1$的电流为0.2A,通过小灯泡$L_2$的电流为0.3A。

答案： 0.2 0.3【解析】 由题图可知，小灯泡L₁与小灯泡L₂并联，A₂与L₂串联，测的是通过L₂的电流，所以通过L₂的电流为0.3 A，A₁在干路上，则通过L₁的电流为I₁ = I - I₂ = 0.5 A - 0.3 A = 0.2 A。

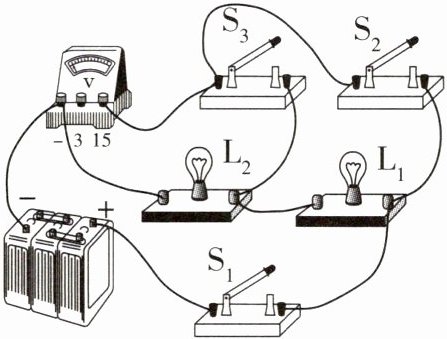

10 [2023 福建中考]如图所示,电源电压不变,灯$L_1、$$L_2$完全相同。闭合$S_1,$断开$S_2、$$S_3,$灯$L_1、$$L_2$是串联的。闭合$S_1、$$S_2,$断开$S_3,$电压表示数为$U_1；$闭合$S_1、$$S_3,$断开$S_2,$电压表示数为$U_2,$则$U_1∶U_2= $2:1。

答案： 串 2:1【解析】 闭合S₁，断开S₂、S₃，灯L₁、L₂串联，电压表没有接入电路。闭合S₁、S₂，断开S₃，灯L₁、L₂串联，电压表测量电源电压，即电源电压为U₁;闭合S₁、S₃，断开S₂，灯L₁、L₂串联，电压表测量L₂两端的电压，又因两灯完全相同，则L₁和L₂两端电压相等，根据串联电路的总电压等于各用电器两端的电压之和，则$\frac{U_{1}}{U_{2}}=\frac{U_{1}}{\frac{1}{2}U_{1}}=\frac{2}{1}$。

11 [2023 雅安中考]小雅和同学进行“探究串联电路电压规律”的实验,所用器材有：电压恒为3 V的电源,一个开关,两只灯泡$(L_1$和$L_2),$两只相同的电压表$V_1$和$V_2($量程均为0~3 V和0~15 V),导线若干。

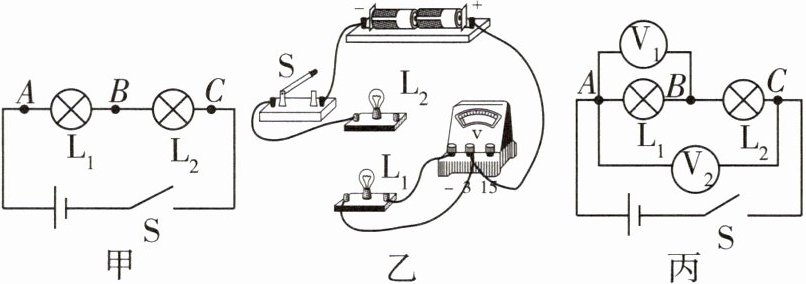

(1)他们按图甲所示的电路图连接电路,用一只电压表分别测A、B,B、C和A、C间的电压。每次拆接电压表时,开关应处于______状态。
(2)为测量$L_1$两端电压,请在图乙中用笔画线代替导线将实物图连接完整。
(3)具有创新精神的小雅决定改进实验。她按照图丙所示电路图连接好电路,闭合开关,发现电压表$V_1$和$V_2$的指针偏转角度相同,则可能的原因是电压表______(填$“V_1”$或$“V_2”)$的量程选大了,此时电压表$V_1$和$V_2$的示数分别为______V和______V。
(4)解决问题后,小雅同学测出了A、B间和A、C间的电压,为了测量B、C间的电压,断开开关,接下来可以______。
A. 保持B接线不动,将电压表$V_1$连线由A改接到C
B. 保持C接线不动,将电压表$V_2$连线由A改接到B
(5)为了得到更普遍的规律,下列操作最合理的是______。
A. 将灯泡$L_1$和$L_2$互换位置进行多次测量
B. 换用不同规格的灯泡进行多次测量
(6)分析A、B,B、C和A、C间的电压关系,得出结论：在串联电路中,各部分电路电压之和等于总电压。

答案：

(1)断开
(2)如图所示。
(3)V₂ 0.6 3
(4)B
(5)B
