《2025年一遍过九年级物理全一册沪科版》

1 如图所示为滑动变阻器的两种接入电路的情况,当滑片P向右移动时,变阻器接入电路部分的电阻的变化是(D)

A.甲减小,乙增大
B.甲增大,乙减小
C.甲增大,乙增大
D.甲减小,乙减小

答案： D

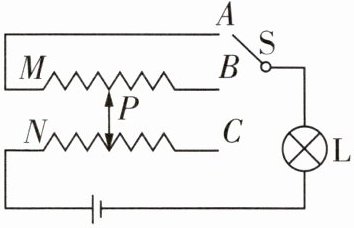

2 如图所示,BM、CN为两根相同的电阻丝,下列说法不正确的是(C)

A.S和A接触,P向右移动灯泡变暗
B.S和B接触,P向右移动灯泡亮度不变
C.S和C接触,P向左移动灯泡变亮
D.S和C接触,P无论怎样移动灯泡亮度不变

答案： C

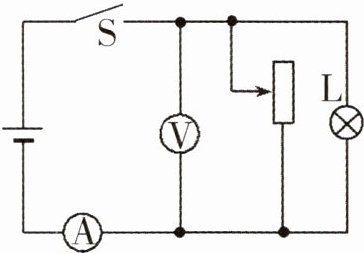

3 如图所示的电路中,开关S闭合后,若滑动变阻器的滑片移到最下端,可能出现的现象是(D)

A.烧坏灯泡和电流表
B.烧坏灯泡和电源
C.烧坏电流表和电压表
D.烧坏电流表和电源

答案： D

如图是插孔式电阻箱的结构示意图。它的最大电阻值是15Ω,图中A、B两个接线柱之间的电阻值是7Ω。

答案： 15 7

如图,某社团利用旋钮变阻器设计了电动汽车变速系统。其中车速仪可由电路中的电流表改装而成。O、E、F为变阻器的三个接线柱,驾驶员踩下“油门”,滑片逆时针转动,车速仪示数变大,则接入MN的两个接线柱是E、O。

答案： 电流 E、O

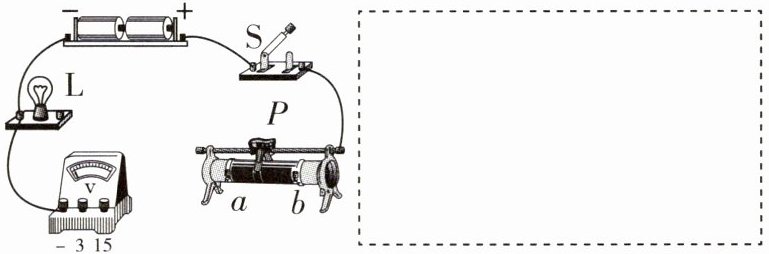

6 在如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上。补上后在虚线框内画出对应的电路图。要求：
(1)电压表测小灯泡两端电压。
(2)闭合开关S,向左端移动滑动变阻器的滑片P,灯变亮。

答案： 如图所示。

(1)图甲实验装置的工作原理是油箱内油面上升,金属滑片向下端移动,油量表示数会变小。
(2)如图乙所示是小华利用同样器材设计的测定油箱内油面高度的实验装置。你认为设计更合理的是小华,其原因是油面上升,油量表的示数变大,符合认知习惯(答案合理即可)。

答案：
(1)向下 变小
(2)小华 油面上升,油量表的示数变大,符合认知习惯(答案合理即可)

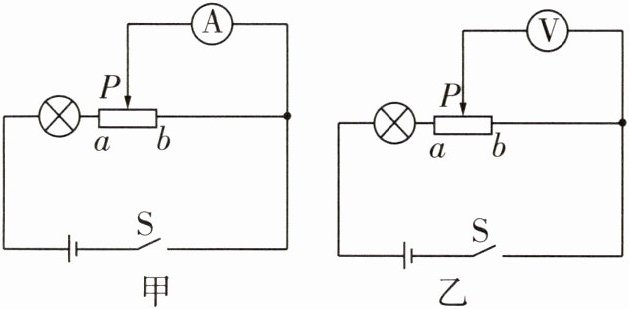

8 [2025莆田八中月考]如图甲所示的电路中开关闭合后,滑动变阻器连入电路的电阻丝是aP段；如图乙所示的电路中开关闭合后,滑动变阻器滑片向右移,灯亮度不变。

答案： aP 不变
