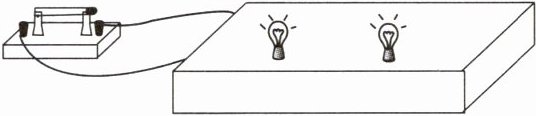

1 [2024成都中考]如图所示,纸盒外有两只小灯泡和一个开关,闭合开关两灯都亮,断开开关两灯都不亮。下列判断正确的是(B)

A.盒内一定有两节电池
B.盒内一定有电源供电
C.两只灯泡一定是串联关系
D.两只灯泡一定是并联关系

答案： B 由两个灯泡能发光可以判断盒内一定有电源,但无法判断盒内有几节电池,A错误,B正确;两个灯泡同时亮,同时灭,则这两个灯泡可能串联,也可能并联,并联时开关在干路上,C、D错误。

2 关于下列日常生活的电路中,说法正确的是( )
①节日的夜晚,装扮用的小彩灯往往一个坏了,一串都不亮,小彩灯之间是并联的
②教室的灯管之间是并联的
③一般家庭的卫生间都要安装照明灯和换气扇,它们是并联的
④道路两旁的路灯晚上同时亮,早上同时灭,它们是串联的
⑤楼道中的灯泡是由声控开关和光控开关共同控制的,只有在天暗并且有声音时才能亮,所以声控开关、光控开关并联,而后与灯泡是串联的

A.①②③④⑤
B.②③④⑤
C.②③⑤
D.②③

答案：
D

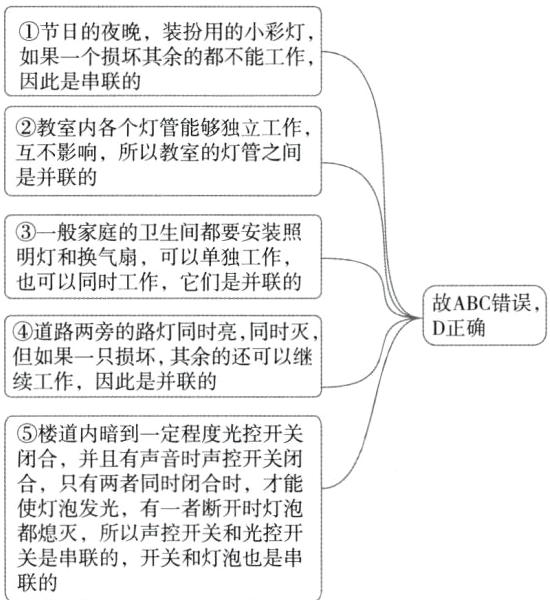

①节日的夜晚,装扮用的小彩灯,如果一个损坏其余的都不能工作,因此是串联的
②教室内各个灯管能够独立工作,互不影响,所以教室的灯管之间是并联的
③一般家庭的卫生间都要安装照明灯和换气扇,可以单独工作,也可以同时工作,它们是并联的
④道路两旁的路灯同时亮,同时灭,但如果一只损坏,其余的还可以继续工作,因此是并联的
⑤楼道内暗到一定程度光控开关闭合,并且有声音时声控开关闭合,只有两者同时闭合时,才能使灯泡发光,有一者断开时灯泡都熄灭,所以声控开关和光控开关是串联的,开关和灯泡也是串联的

故ABC错误,D正确

关于如图所示的实验电路,下列说法正确的是(D)
A.开关S只控制灯$L_{1}$,不能控制灯$L_{2}$
B.开关S闭合后,两灯都不亮且都会被烧坏
C.要使灯$L_{1}$、$L_{2}$串联,可去掉导线a
D.若将导线c从接线柱B改接到接线柱A上,则开关S闭合后,两灯组成并联电路

答案： D
A(×)开关S闭合后,电流从电源正极出发不经用电器直接回负极,造成电源短路,烧坏电源,两灯都不亮、不会被烧坏
B(×)开接不关会回被负S闭烧极合坏，造后成，电电流源从短电路源，烧正坏极电出源发不，两经灯用都电不器亮直、去掉导线b,电流从电源正极出发经灯泡L₂、L₁、开关S回负极,即灯泡L₁、L₂串联;但是去掉导线a,还是会造成电源短路
C(×)
D(√)若将导线c从接线柱B改接到接线柱A上,S闭合后,电流从电源正极出发分两支,一支经灯泡L₂,另一支经灯泡L₁,然后共同汇合回到负极,L₁、L₂并联

(1)要使灯泡$L_{1}和灯泡L_{2}$组成串联电路,应将开关$S_{1}$断开,开关$S_{2}$闭合,开关$S_{3}$断开。
(2)要使灯泡$L_{1}和灯泡L_{2}$组成并联电路,应将开关$S_{1}$闭合,开关$S_{2}$断开,开关$S_{3}$闭合。
(3)如果开关$S_{1}和开关S_{2}$都闭合,则电源短路。
(4)如果将开关$S_{1}$断开,开关$S_{2}和开关S_{3}$都闭合,则只有一个灯泡发光,发光的灯泡是L₁。

答案：
(1)断开
(2)闭合
(3)短路
(4)L₁

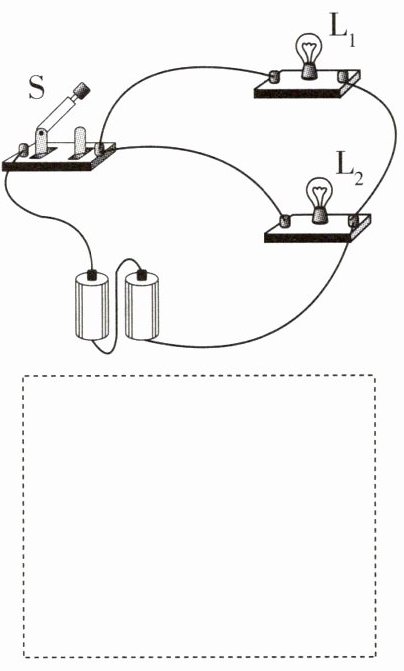

5 如图所示,根据实物图在虚线框内画出电路图。

答案：
如图所示。

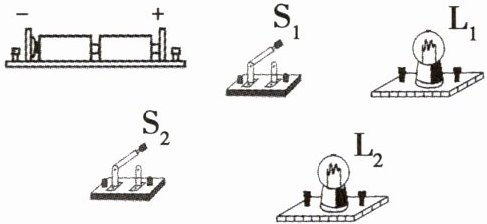

6 按要求将图中的器材连接成电路并在虚线框内画出电路图。要求：灯$L_{1}和灯L_{2}$并联,开关$S_{1}只控制灯L_{1}$,开关$S_{2}控制灯L_{1}和灯L_{2}$。

答案：

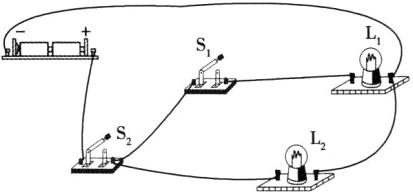

如图所示。
