《2025年一遍过九年级物理全一册沪科版》

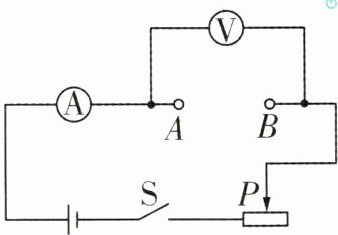

1 [双选]如图所示是电学中常见的电路图,在A、B两点间分别接入下列选项中加点字的元件,并进行对应实验,对滑动变阻器在此实验中的作用描述正确的是(AC)

A.探究电流与电压的关系——改变

定

值

电

阻

两端电压
B.探究电流与

电

阻

的关系——调节电阻两端电压成倍数变化
C.测量

定

值

电

阻

的阻值——多次测量求平均值,减小误差
D.测量

小

灯

泡

的电阻——改变小灯泡两端电压,求电阻的平均值

答案： AC

在“伏安法测电阻”的实验中,有两位同学分别选用定值电阻和小灯泡为测量对象,在处理实验数据时,分别画出了它们的$U-I$图像,如图甲、乙所示。对于图像的分析,以下说法错误的是(D)
A.由图甲可知,定值电阻的阻值为$1Ω$
B.由图甲可知,导体的电阻不随导体两端的电压和导体中电流的改变而改变
C.由图乙可知,小灯泡的电阻不是定值
D.为了减小误差,应该用多次测量取平均值的方法测定小灯泡的电阻

答案： D

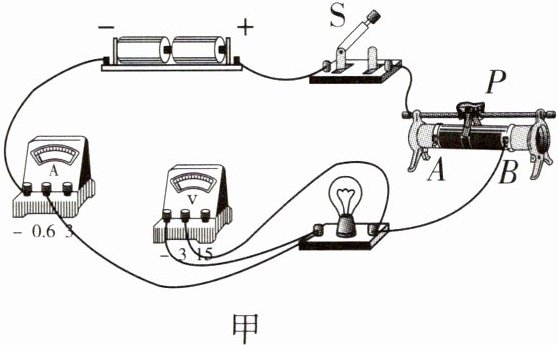

3 小张在用“伏安法”测小灯泡的电阻实验中,连接了如图甲所示的电路。

(1)小张正确连接电路后,测量过程中,灯丝突然烧断,则电压表示数____变大(填“变大”“变小”或“不变”)。换相同规格的灯泡,重测的数据如表所示,并绘出$I-U$图像。

|电压$/V$|0.5|1.0|1.5|2.0|2.5|3.0|
|电流$/A$|0.10|0.16|0.20|0.23|0.25|0.27|
|电阻$/Ω$|5.0|6.3|7.5|8.7|10.0|11.1|
|平均电阻$/Ω$| | | |8.1| | |
(2)依据表格中的数据,小张求出小灯泡电阻的平均值,你同意这种做法吗？说出你的理由：____不同意，灯丝电阻随温度升高而增大。(作出判断并说出理由)

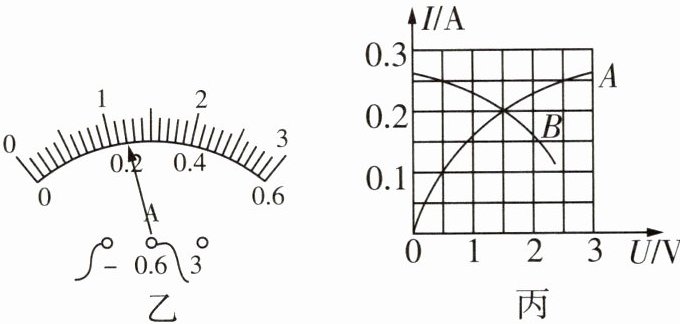

(3)另外一组同学用相同的器材和电路图也做这个实验时,由于接线错误,根据测量的数据绘出的$I-U$图像如图丙的图线B所示,原因是____电压表并联在滑动变阻器两端。

答案：
(1)变大
(2)不同意，灯丝电阻随温度升高而增大
(3)电压表并联在滑动变阻器两端

4 利用伏安法测电阻时常常用到如图甲、乙所示的两种电路。某同学实验时所用电流表的内阻约为$10Ω$,电压表的内阻约为$20kΩ$,待测电阻的阻值约为$100Ω$。他采用如图甲所示的连接方法进行实验时,测量结果会偏小；采用如图乙所示的连接方法进行实验时,测量结果会偏大。(均填“大”或“小”)

答案： 小 大
