《2025年一遍过九年级物理全一册沪科版》

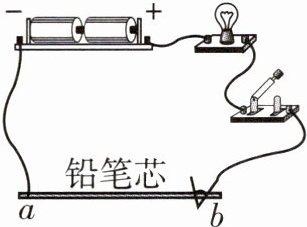

1 如图所示,闭合开关后,小灯泡发光,将夹子在铅笔芯上向左移动时,观察到小灯泡变亮(填“亮”或“暗”)；这是靠改变铅笔芯的长度来改变其接入电路的电阻的；受此启发,人们制造了一种可以改变电阻的元件,叫做滑动变阻器。

答案： 亮 长度 滑动变阻器

2 关于该滑动变阻器的构造,下列说法正确的是(B)
3 滑动变阻器上标有“50Ω 1.2A”字样,“50Ω”表示该滑动变阻器的最大阻值为50Ω,“1.2A”表示允许通过的最大电流是1.2A,滑片P移至中点时接入电路的阻值$R_{BP}$=25Ω。滑动变阻器的电路图符号是。
4 如图所示是滑动变阻器的四种接法,当滑动变阻器的滑片向右移动时,阻值变大的是乙,阻值变小的是丁,阻值不变的是甲、丙。
5 (1)若实验中电流不超过0.6A,滑片向A端移动灯变亮,请将图乙中实物连接起来。
如图所示。
(2)闭合开关前滑片P应放在B(填“A”或“B”)端。
(3)若其他小组的甲同学连接好电路,闭合开关后,发现无论怎样移动滑片P,灯的亮度都不发生变化,而且一直很暗,这可能是滑动变阻器同时连接了A、B两个接线柱。(填字母符号)
(4)若其他小组的乙同学连接电路时,当接完最后一根导线时,灯泡立刻发出耀眼的光并很快熄灭。找出实验操作中的两个不当之处(滑动变阻器选择了一上一下两个接线柱)：①连接电路时开关没有断开。②没有将变阻器的滑片调到阻值最大位置。

答案： 2 B 3 该滑动变阻器的最大阻值为50Ω 允许通过的最大电流是1.2A 25 4 乙 丁 甲、丙 5
(1)如图所示。
(2)B
(3)A、B
(4)①连接电路时开关没有断开 ②没有将变阻器的滑片调到阻值最大位置

6 教材图片改编如图所示,电阻箱的示数是514Ω,使用该电阻箱时,可测得的电阻阻值范围是0~9999Ω。

答案： 514 0~9999

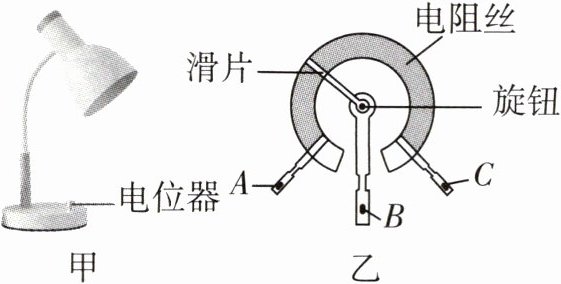

7 教材素材改编[2025合肥五十中期中]如图所示,甲为亮度可调的台灯,电位器是调节其亮度的装置；乙为电位器的内部结构示意图,A、B、C是它的三个接线柱,旋钮带动滑片转动。电位器应与灯泡串联,电位器实质相当于一个滑动变阻器。若要逆时针旋转旋钮时灯泡变暗,则需将B和C接线柱接入电路。

答案： 串联 滑动变阻器 B和C
