《2025年一遍过九年级物理全一册沪科版》

1 灯泡 $ L_{1} $ 和 $ L_{2} $ 串联后接入电路,用电流表测电路中的电流,闭合开关后,发现电流表的示数为零,那么可能出现的问题是 (C)
A.灯泡 $ L_{1} $ 被短路
B.灯泡 $ L_{2} $ 被短路
C.有一盏灯的灯丝断了
D.电流表正、负接线柱接反了

答案： C 电流表无示数,说明电路中出现开路或电流表被短路。若一个灯泡被短路,则电流表仍有示数。若电流表正、负接线柱接反了,则指针应反向偏转。故选C。

2 [2025 沈阳第一二六中学月考] 如图所示电路,闭合开关 $ S_{1} $、$ S_{2} $,下列对电路的分析正确的是 (C)
A.$ L_{1} $ 与 $ L_{2} $ 串联
B.电流表 $ A_{1} $ 测通过 $ L_{1} $ 的电流
C.当开关 $ S_{2} $ 断开时,电流表 $ A_{2} $ 的示数变小
D.当开关 $ S_{2} $ 断开时,通过 $ L_{1} $ 的电流变小

答案： C 由题图电路可知,L₁、L₂并联,A₁测通过L₂的电流,A₂测干路电流,S₁控制整个电路,S₂控制L₂所在支路。S₂断开时,通过L₂的电流为零,即A₁的示数为零,并联电路各支路互不影响,所以通过L₁的电流不变,干路电流减小。故选C。

3 小明家中装有一台电视机、一台洗衣机、两盏相同的照明灯,单个用电器正常工作时的电流分别为 $ 500mA $、$ 1A $、$ 300mA $,如果总电流不允许超过 $ 3A $,他家最多还能再安装3盏 $ 300mA $ 的照明灯。

答案： 3

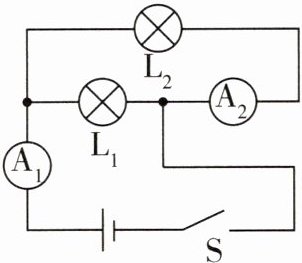

4 [2025 龙岩初级中学月考] 如图所示,开关 $ S $ 闭合后,两个灯泡是并联关系,发现两只电流表的指针恰好偏转到同一位置,若通过 $ L_{1} $ 的电流为 $ 0.8A $,则电流表 $ A_{1} $ 示数是1 $ A $,电流表 $ A_{2} $ 示数是0.2 $ A $。

答案： 并 1 0.2

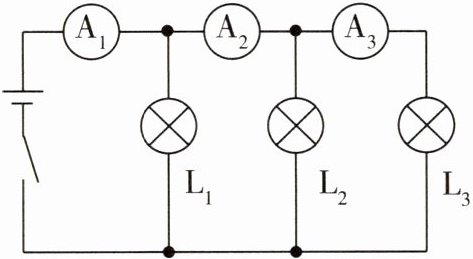

5 [2025 厦门湖滨中学期中] 如图所示,电流表 $ A_{1} $、$ A_{2} $ 和 $ A_{3} $ 的示数分别为 $ 1.2A $、$ 0.8A $ 和 $ 0.3A $。那么通过灯 $ L_{2} $ 的电流为0.5$ A $；若灯 $ L_{3} $ 因灯丝断了突然熄灭,$ A_{3} $ 的示数为 $ 0 $,则 $ A_{1} $ 的示数变为0.9$ A $。

答案： 0.5 0.9

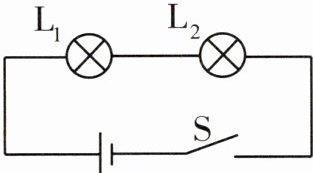

6 小林用如图所示的电路研究串联电路特点,闭合开关后,发现灯 $ L_{1} $ 较亮,灯 $ L_{2} $ 较暗。他对这一现象的解释是电流从电源正极出发,经过灯 $ L_{1} $、灯 $ L_{2} $,电流逐渐变小,所以灯 $ L_{1} $ 较亮,灯 $ L_{2} $ 较暗。小欢认为小林的解释是错误的,她利用图中的器材设计了一个实验,并根据实验现象说明小林的解释是错误的。请你完成下列问题：

(1) 画出小欢所设计的实验电路图。
(2) 根据实验现象简要说明为什么小林的解释是错误的。

答案：
（1)如图所示。

（2)按照小林的解释,闭合开关S后,电流从电源正极出发,经过灯L₂、灯L₁,电流逐渐变小,应该是灯L₂较亮,灯L₁较暗。但实验现象仍然是灯L₁较亮,灯L₂较暗。这说明小林的解释是错误的。
