《2025年一遍过九年级物理全一册沪科版》

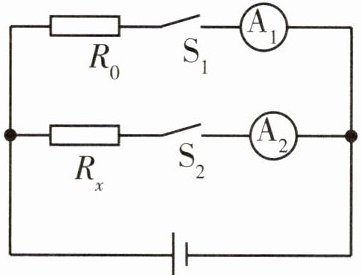

1 [2025南阳二十一中月考]利用如图所示的电路来测量未知电阻$R_{x}$的阻值,$R_{0}$的阻值已知。

(1)将实验过程补充完整：
①对照电路图连接电路,闭合开关$S_{1}$,记下电流表$A_{1}的示数I_{1}$,则电源电压$U=$$I_{1}R_{0}$。
②断开开关$S_{1}$,再闭合开关$S_{2}$,记下电流表$A_{2}的示数I_{2}$。
③断开开关,整理器材。
(2)用测得的物理量和已知物理量表示待测电阻$R_{x}=$$\frac{I_{1}R_{0}}{I_{2}}$。

答案： （1）①$I_{1}R_{0}$ （2）$\frac{I_{1}R_{0}}{I_{2}}$

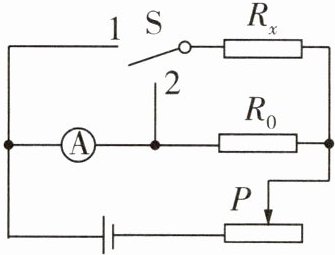

2 在测量未知电阻$R_{x}$的阻值的实验中,某小组设计了以下实验方案,其中电源电压未知,电阻$R_{0}$的阻值已知。

(1)按如图所示电路图连接好电路。
(2)开关$S$拨到位置1,移动滑片$P$至任一位置,读出电流表示数$I_{1}$。
(3)开关$S$拨到位置2,保持滑片P的位置不变，读出电流表示数$I_{2}$。
(4)用测得的物理量和已知物理量表示未知电阻,即$R_{x}=$$\frac{I_{1}R_{0}}{I_{2}-I_{1}}$。

答案： （3）保持滑片P的位置不变，读出电流表示数$I_{2}$ （4）$\frac{I_{1}R_{0}}{I_{2}-I_{1}}$

(1)根据电路图连接电路时,开关$S_{1}$应处于断开状态。
(3)当开关$S_{1}$、$S_{2}$都闭合时,电流表指针偏转超过了$0\sim 0.6A$的量程,电流表改接$0\sim 3A$量程后,电流表指针的位置恰好与第(2)问读数时指针所指的位置相同,则此时电流表的示数为1$A$。
(4)若电源电压恒定不变,根据上述数据计算出$R_{x}=$2.5$\Omega$。

答案： （1）断开 （3）1 （4）2.5

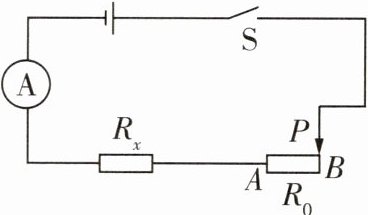

4 [2025厦门一中月考]小红用如图所示的电路测量$R_{x}$的阻值,滑动变阻器最大阻值为$R_{0}$,请将下列实验步骤补充完整。

(1)检查电路无误后,闭合开关,不调节滑片$P$,记录此时电流表示数为$I_{1}$。
(2)调节滑片P至A处,记录此时电流表示数为$I_{2}$。
(3)则$R_{x}= $$\frac{I_{1}R_{0}}{I_{2}-I_{1}}$(用字母$I_{1}$、$I_{2}和R_{0}$表示)。

答案： （2）调节滑片P至A处 （3）$\frac{I_{1}R_{0}}{I_{2}-I_{1}}$

5 在测电阻$R_{x}$的阻值的实验中,若电压表损坏,利用其他的原有器材也能测出未知电阻$R_{x}$的阻值,实验电路如图所示(滑动变阻器的最大阻值为$R_{0}$,电源电压未知且不变),请将下列相关实验步骤补充完整：

(1)闭合开关$S$,将滑动变阻器的滑片$P移到a$端,记录电流表示数$I_{1}$。
(2)闭合开关$S$,将滑动变阻器的滑片$P$移到b端,记录电流表示数$I_{2}$。
(3)写出待测电阻的表达式：$R_{x}=$$\frac{I_{2}R_{0}}{I_{1}-I_{2}}$(用已知量和所测得的物理量表示)。

答案： （2）b端 （3）$\frac{I_{2}R_{0}}{I_{1}-I_{2}}$
