《2025年一遍过九年级物理全一册沪科版》

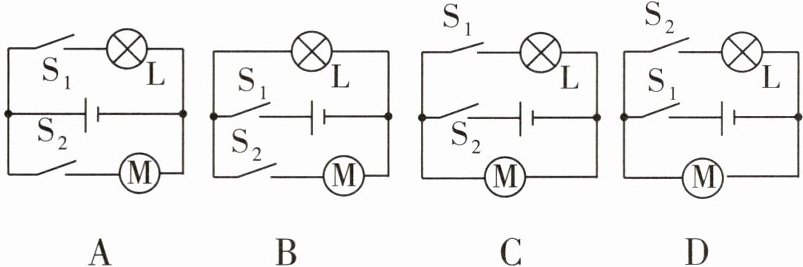

1 新情境[2025河南理工大学附中月考]如图所示是某种USB键盘清洁器,它有两个开关,开关$S_{1}只控制照明用的小灯泡L$,开关$S_{2}$只控制吸尘用的电动机。在选项所示四个电路图中符合上述设计要求的是(A)

答案： A 由题知,开关S₁只控制小灯泡L,开关S₂只控制吸尘用的电动机,即灯泡L与电动机互不影响,所以两者并联;S₁在小灯泡L的支路上,S₂在电动机的支路上。由各选项电路图知,A正确。

2 某一型号的锁设置了三种打开方式:密码$(S_{1})$、特定指纹$(S_{2})或应急钥匙(S_{3})$,三者都可以单独使电动机$M$工作而打开门锁。图中的电路设计符合要求的是(D)

答案： D 三个开关都可以单独使电动机工作,说明这三个开关是并联的,电动机M在并联电路的干路上,D正确。

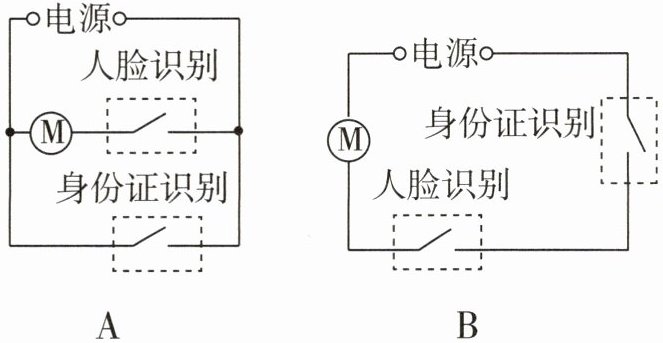

3 新情境[2025蚌埠期中]乘坐高铁可直接刷身份证进站,闸机口通过人脸识别系统确保“人”“证”一致,闸机门才能打开通行。用代表闸门,则图中电路可实现上述要求的是(B)

答案： B 根据题意可知,只有“人”“证”一致的情况下,闸机自动打开,这说明“人脸识别”开关和“身份证识别”开关相互影响,是串联的,然后与闸门串联,故B正确。

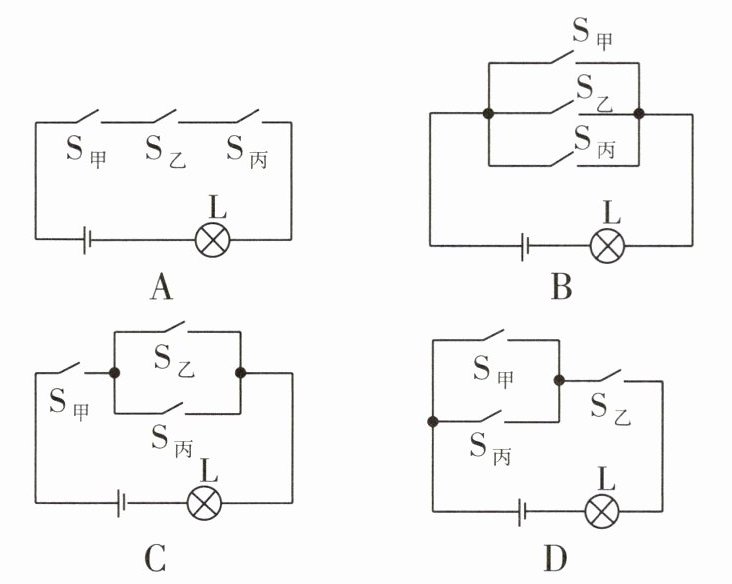

4 举重比赛中有甲、乙、丙三个裁判,其中甲为主裁判,乙和丙为副裁判,若裁判认定杠铃已被举起,就按下自己面前的按钮(相当于开关)。当主裁判和至少一个副裁判都按下按钮时,指示杠铃被举起的灯泡$L$才亮,表示举重成功。图中符合这一要求的电路是(C)

答案： C 由题意可知,两个副裁判对应的按钮可以单独工作,并且互不影响,而主裁判的按钮与副裁判的按钮工作时相互影响,因此乙、丙两个副裁判对应的开关S乙和S丙并联后与主裁判甲对应的开关S甲串联,故C符合题意。

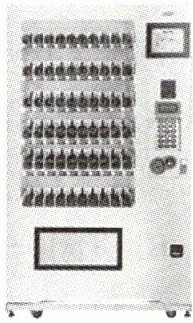

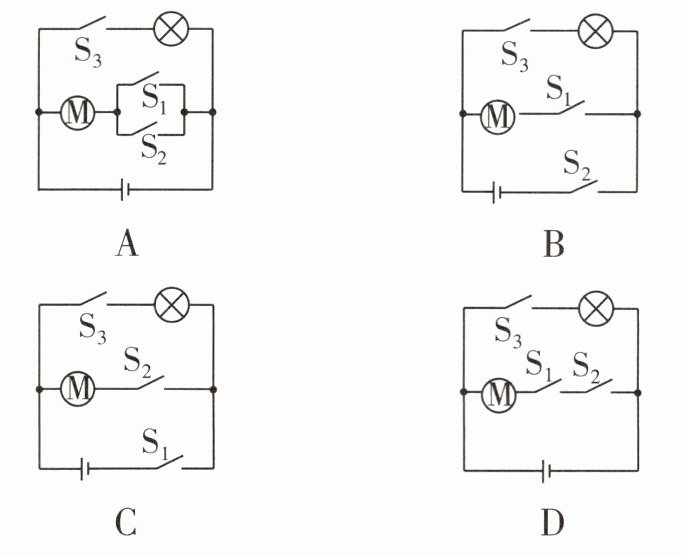

5 [2025南通一中月考]如图是兴化某学校的自动饮料售货机,它可通过手机扫码(闭合开关$S_{1}$)或通过投币(闭合开关$S_{2}$),启动电动机完成自动售货;在光线较暗时开关$S_{3}$自动闭合,接通灯泡照明。图中符合上述情况的电路设计是(A)

答案： A A项,开关S₁和开关S₂并联后再和电动机串联,开关S₃控制灯泡,可通过手机扫码(闭合开关S₁)或通过投币(闭合开关S₂),启动电动机完成自动售货,在光线较暗时开关S₃自动闭合,接通灯泡照明,故A正确;B项,开关S₁和开关S₂都闭合,电动机才能工作,开关S₂和开关S₃都闭合,灯泡才能发光,故B不正确;C项,开关S₁和开关S₂都闭合时,电动机才能工作,开关S₁和开关S₃都闭合时,灯泡才能发光,故C不正确;D项,开关S₁和开关S₂都闭合,电动机才能工作,故D不正确。故选A。
