《2025年一遍过九年级物理全一册沪科版》

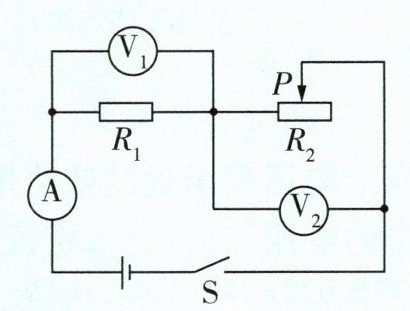

1 [双选]如图所示,电源电压不变,$R_{1}$为定值电阻,$R_{2}$为滑动变阻器。当闭合开关S,滑动变阻器滑片向右端移动时,下列判断正确的是(AC)

A.$R_{2}$的阻值变大
B.电流表A的示数变大
C.电压表$V_{1}$示数和电流表A示数之比不变
D.电压表$V_{2}$示数和电流表A示数之比不变

答案： AC

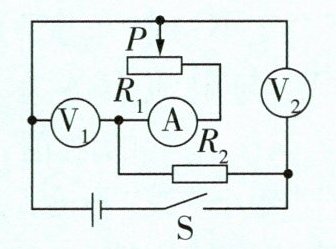

2 [2025鞍山立山区期中]如图所示,电源电压恒定不变,闭合开关S,将滑动变阻器$R_{1}$的滑片P向右移动,下列说法正确的是(D)



A.A的示数变大,$V_{1}$的示数不变
B.A的示数变大,$V_{2}$的示数变大
C.$V_{1}的示数与V_{2}$的示数之和不变
D.$V_{2}$的示数与A的示数之比变小

答案： D

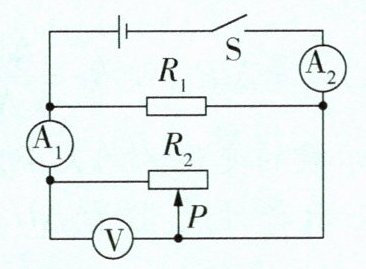

3 [2025邢台信都区月考]如图所示,$R_{1}$为定值电阻,$R_{2}$为滑动变阻器,电源电压保持不变。闭合开关,滑动变阻器滑片P从中点向右移动过程中,下列说法正确的是(D)

A.电流表$A_{1}$示数变小,$A_{2}$示数变小,电压表V示数变大
B.电流表$A_{1}$示数变小,$A_{2}$示数不变,电压表V示数不变
C.电压表V与电流表$A_{2}$示数的比值变小
D.电压表V的示数与电流表$A_{2}$、$A_{1}$的示数之差的比值不变

答案： D

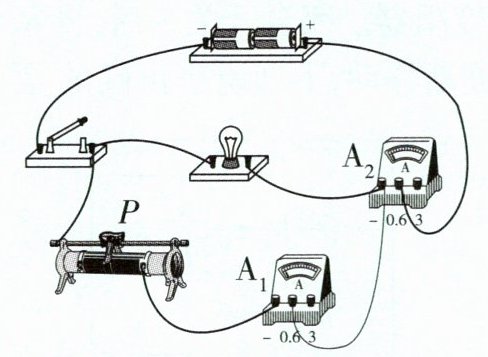

4 [2024济南中考]某学习小组连接了如图所示的实物电路,闭合开关,移动滑片P的过程中,关于电流表$A_{1}的示数I_{1}$、电流表$A_{2}的示数I_{2}$以及灯泡的亮度,可能出现的现象是(C)

A.$I_{1}$变大,$I_{2}$变小,灯泡亮度不变
B.$I_{1}$变小,$I_{2}$变大,灯泡亮度变暗
C.$I_{1}$变小,$I_{2}$变小,灯泡亮度不变
D.$I_{1}$变大,$I_{2}$变大,灯泡亮度变亮

答案： C

如图所示,电源电压不变,下列说法正确的是(C)
A.开关都闭合,滑片P向左移动,电压表示数不变,电流表示数变大
B.开关都闭合,然后断开$S_{2}$、$S_{3}$,电压表和电流表示数均变小
C.只闭合$S_{1}$,滑片P向右移动,电压表与电流表示数的比值变大
D.只闭合$S_{1}$、$S_{3}$,滑片P向左移动,电压表与电流表示数的乘积变大

答案： C
