6 [2024南阳二模]如图甲是测量室内环境甲醛浓度的原理图,电源电压U= 12V,定值电阻$R_1= 10Ω,R$为气敏电阻,其电阻随污染指数的关系如图乙所示。当污染指数增大时,电压表的示数将变大。当电压表示数为3V时,电路的总功率为3.6W,污染指数为100。

答案： 变大 3.6 100

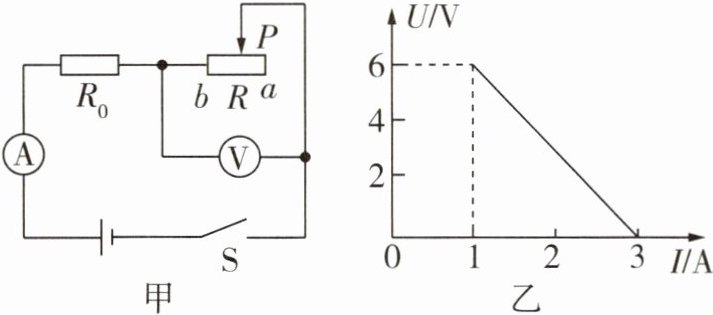

7 如图甲所示,电源电压保持不变,闭合开关S,电压表示数随电流表示数变化的图像如图乙所示,则下列说法正确的是(D)

A.电源电压为6V
B.定值电阻R₀的阻值为6Ω
C.滑片P在b端时,电路中电流为1A
D.电路消耗的最大功率为27W

答案： D

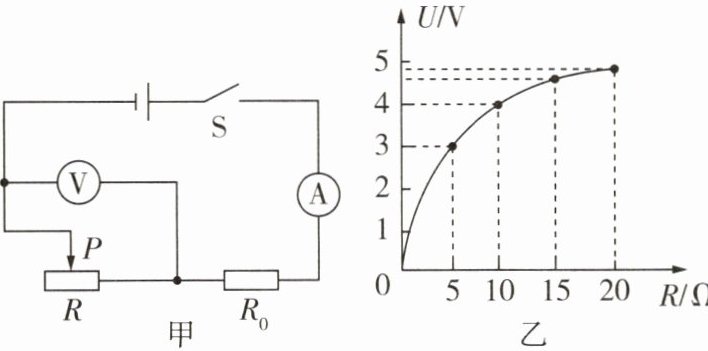

8 如图甲所示的电路中,电源电压不变,R₀为定值电阻,R为滑动变阻器。闭合开关,滑片P移动过程中,电压表示数随滑动变阻器接入电路的阻值变化的关系如图乙所示。下列说法正确的是(C)

A.滑动变阻器接入电路的阻值为10Ω时,电路中的电流为0.6A
B.R₀的阻值为10Ω
C.滑动变阻器接入电路的阻值为15Ω时,电路消耗的功率为1.8W
D.电源电压为5V

答案： C

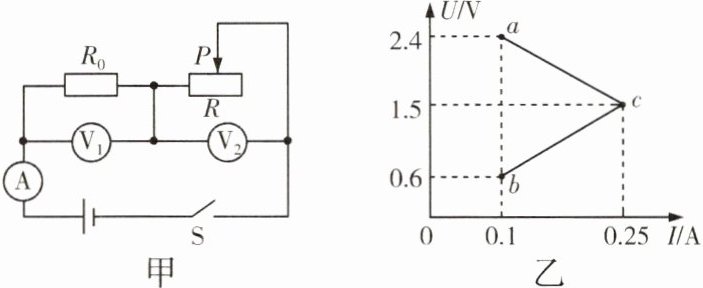

9 如图甲所示,电源电压U恒定,R₀为定值电阻,R为滑动变阻器。闭合开关S,调节滑动变阻器的滑片P,两电压表$V_1、$$V_2$的示数随电流表示数变化的图像如图乙所示,则下列说法错误的是(C)

A.图乙中的ac段表示电压表$V_2$的示数随电流表示数变化的图线
B.电源电压U= 3.0V
C.定值电阻R₀= 24Ω
D.调节滑片P的过程中,滑动变阻器R的最大电功率为0.375W

答案： C

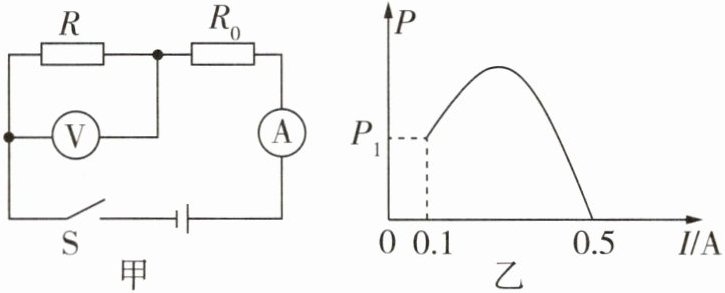

10 电阻式传感器被广泛应用于生产和生活,它的核心部分是一只可变电阻,图甲中R₀为定值电阻,R为电阻式传感器,其阻值从0变为60Ω的过程中,测得传感器R的电功率与通过它的电流关系图像如图乙所示,已知电源电压恒定不变。下列说法正确的是(B)

①当通过传感器的电流为0.1A时$,P_1= 0.75W；$
②R₀的阻值为30Ω；
③电源电压为7.5V；
④电路的最大功率为3.75W。
A.①②
B.③④
C.②④
D.②③

答案： B
