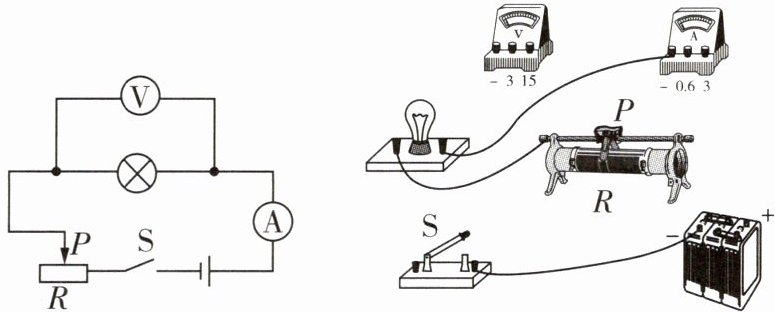

1 请按照如图电路图连接对应的实物图(电压表选0~3V量程,电流表选0~0.6A量程)。

答案：
如图所示。

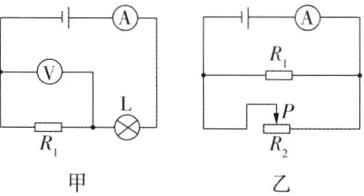

2 根据题图甲所示的电路图,将如图乙所示的实物元件连接起来。(注意流过两个灯泡的电流都约为0.5A,导线不能交叉)

答案：
如图所示。

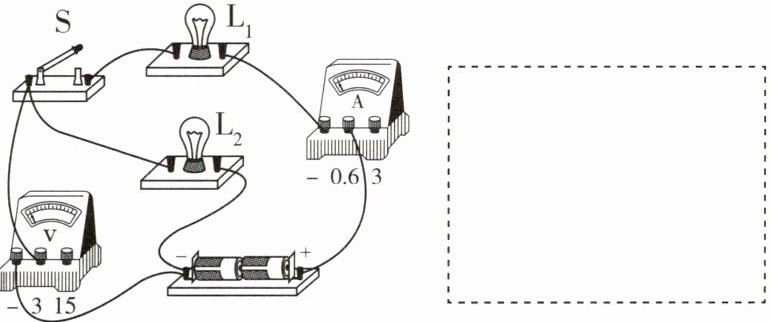

3 如图所示,请在虚线框中画出实物图对应的电路图。

答案：
如图所示。

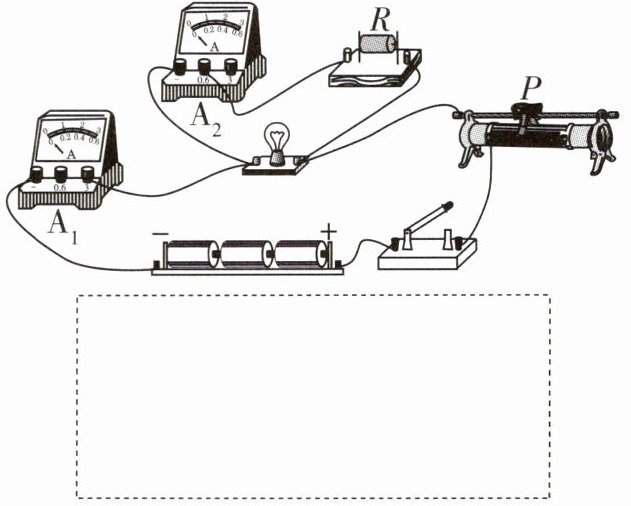

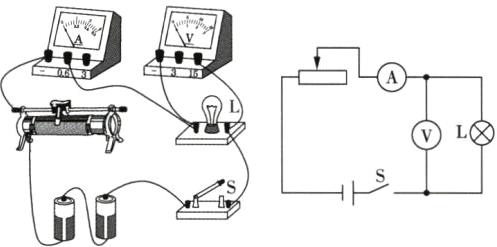

4 按照如图所示的实物图,在虚线框内画出对应的电路图。

答案：
如图所示。

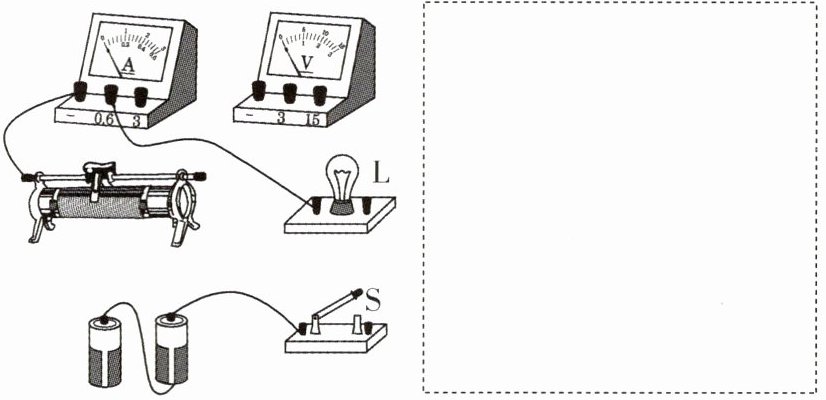

[解析] 由实物图知，灯泡与定值电阻并联，开关在干路上，A₂在定值电阻所在的支路上，A₁在干路上，干路上串联一个滑动变阻器，且滑片P向右滑动时，滑动变阻器接入电路的电阻变大，由此画出电路图。

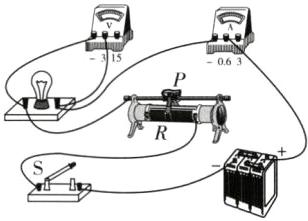

5 请连接实物图并在虚线框中画出电路图。要求闭合开关后:(1)用滑动变阻器控制灯L的亮度。(2)当滑片向右移动时,灯L变暗。(3)电流表、电压表分别测灯L中的电流和其两端的电压。

答案：
如图所示。

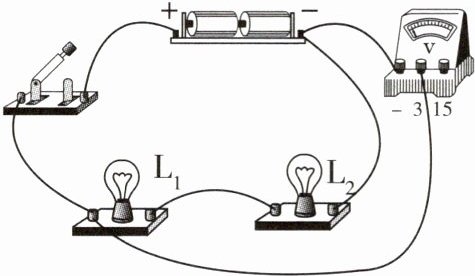

6 如图,要测量小灯泡$L_2$两端的电压,请找出那根连错的导线,在这根导线上画“×”,并用笔画线重新画出一根正确连线。

答案：
如图所示。

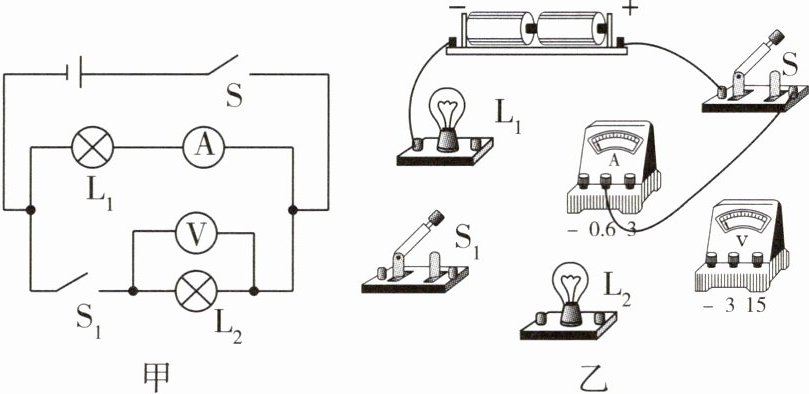

7 根据如图所示的电路图画出以下状态的等效电路图:(1)只闭合开关S、$S_1。$(2)只闭合开关S、$S_2、$$S_3。$

答案：

(1)如图甲所示。
(2)如图乙所示。
