1 小薇和小亮两位同学在“探究电流与电压的关系”实验中,使用两节新干电池作为电源,滑动变阻器$R'$的规格是“$20Ω$ $0.5A$”。

【基础设问】

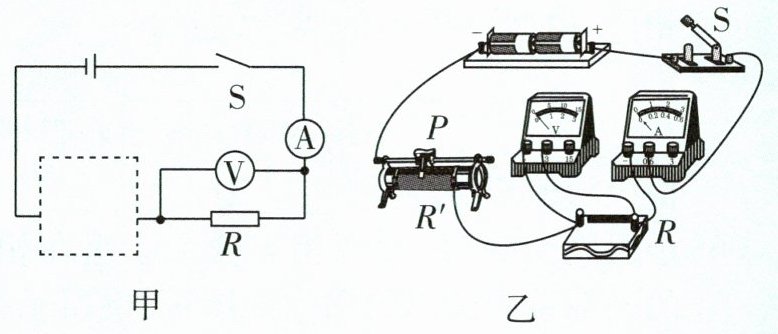

(1)如图甲所示是小薇画的电路图,图乙是根据电路图连接的实物图,请你根据图乙在图甲的虚线框内把电路图补充完整。
如图1所示。
(2)开关闭合前,小薇发现电流表的指针在零刻度线左侧,原因是____(填“A”或“B”)。
A
(3)小薇确认电路无误后,应将滑动变阻器滑片移到最____(填“左”或“右”)端,再闭合开关。此实验中滑动变阻器的作用是保护电路和____。
左改变定值电阻R两端电压
(4)闭合开关S后,移动滑片P时发现电压表无示数,电流表有示数且不断变化,则电路故障可能是定值电阻R发生了____(填“开路”或“短路”)。
短路

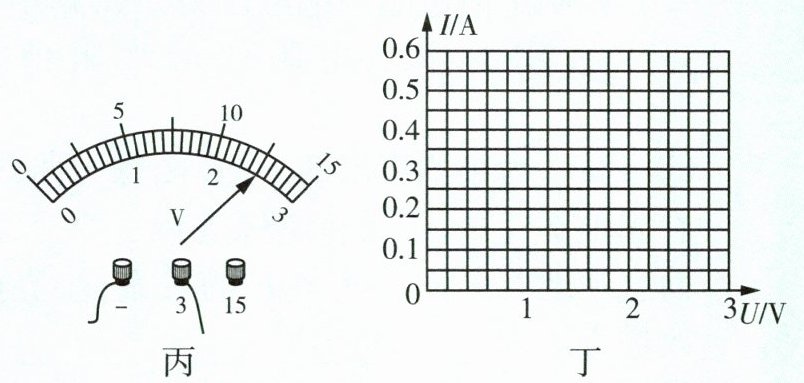

(5)排除故障后,小薇闭合开关进行实验,当电流表示数为$0.5A$时,电压表示数如图丙所示,为____V。

2.5
(6)小薇记录的数据如表所示,由实验数据可计算出本实验中使用的定值电阻的阻值为____Ω；老师指出其中一组数据有拼凑的嫌疑,你认为是第____(填写实验序号)组,理由是____。
|实验序号|1|2|3|4|
|电压/V|0.5|1.2|1.8| |
|电流/A|0.1|0.24|0.35|0.5|
51电路中的最小电流为0.12A
(7)排除有拼凑嫌疑的数据后,请根据小薇的实验数据,在图丁中描出各组数据对应的点并连线,作出定值电阻R的$I-U$图像。
如图2所示。
(8)分析数据可以得到结论：在____不变时,通过导体的电流与导体两端的电压成____比。
导体的电阻正
【能力设问】
(9)操作目的下列实验与本实验进行多次测量的目的不相同的是____(填字母)。
A. 探究电流与电阻的关系
B. 测量小灯泡的电阻
C. 测量定值电阻的阻值
C
(10)本实验不能用小灯泡代替定值电阻进行上述实验,原因是本实验需要控制____不变,而小灯泡灯丝电阻随____的变化而改变。
电阻温度
(11)利用图甲的电路图还可以完成的实验有____(答出一个即可)。
探究电流与电阻的关系
【拓展设问】
(12)在实验过程中,滑动变阻器$R'$接入电路的最小值为____Ω。
1
(13)小亮做完实验,利用和小薇一样的方法作出了$I-U$图像,发现两条图线的倾斜程度不一样,原因是____。
小薇和小亮选用的定值电阻的阻值不同

答案：
(1)如图1所示。
(2)A
(3)左 改变定值电阻R两端电压
(4)短路
(5)2.5
(6)5 1 电路中的最小电流为0.12A
(7)如图2所示。
(8)导体的电阻 正
(9)C
(10)电阻 温度
(11)探究电流与电阻的关系
(12)1
(13)小薇和小亮选用的定值电阻的阻值不同
