《2025年一遍过九年级物理全一册沪科版》

1 电流表在电路中相当于一根导线。如图所示,粗心的小强把电流表并联在灯$L_1$的两端。此时如果闭合开关,一定会发生的是(C)

A.电源短路
B.电流表损坏
C.灯$L_1$不亮
D.灯$L_2$的灯丝烧断

答案： C 如题图所示，电流表并联在灯L₁两端，闭合开关，灯L₁被短路，L₁不会发光；电流表与灯L₂串联接入电路，电源不会短路，灯L₂发光，电流表与灯L₂不会烧坏。故ABD不会发生，C会发生。

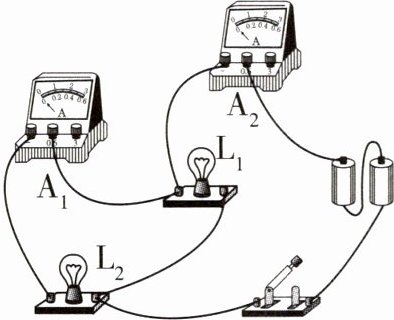

2 [2025福州延安中学期中]关于如图所示的电路有以下判断：$①L_1$和$L_2$两灯泡串联；$②L_1$和$L_2$两灯泡并联；③电流表$A_1$测灯泡$L_1$的电流；④电流表$A_2$测电路中的总电流。其中正确的有( )

A.①③
B.①④
C.②③
D.②④

答案：
D 开关闭合后，电流有两条路径，灯泡的连接方式是并联；电流表A₂串联在干路中，测电路中的总电流；电流表A₁与灯泡L₂串联，测灯泡L₂的电流，电路图如图所示。

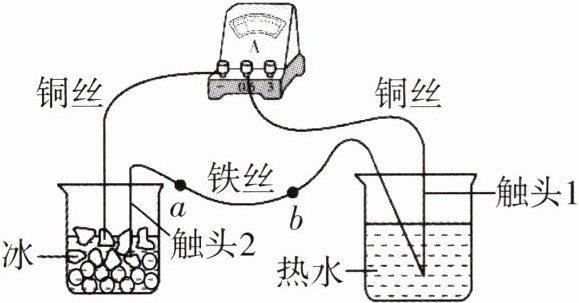

3 [新考法][2025六安金安区期中]如图所示,两种不同的金属丝组成一个闭合回路,触头1置于热水中,触头2置于冰中,此时回路中电流表指针向右偏转,这是温差电现象,此时铁丝中电流的方向______由a至b(填“由a至b”或“由b至a”)。

答案： 【答案】 由a至b

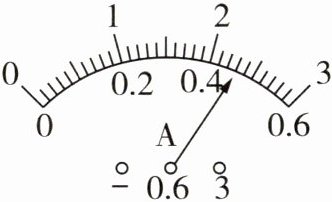

4 使用电流表时,应先估计被测电流,然后选用合适的量程,若不能预先估计,则应从电流表较大(填“较大”或“较小”)的量程测起,并采用试触法来判断被测量值是否大于电流表的量程。如图所示的电流表使用0~0.6 A量程时,示数为0.46A。某次测量中用0~0.6 A的量程,从0~3 A的量程刻度盘上发现指针正好在2.8 A刻度线上,则测得的实际电流的大小为0.56A。

答案： 【答案】 较大 试触 0.46 0.56
【解析】 电流表的两个量程使用同一个表盘，指针在同一位置时大量程示数是小量程示数的5倍；某次测量中用0~0.6A的量程，从0~3A的量程刻度盘上发现指针正好在2.8A刻度线上，则测得的实际电流的大小为2.8A×$\frac{1}{5}$ = 0.56A。

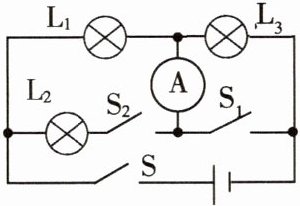

5 [2025天津静海区期中]如图所示,当开关S闭合$,S_1、$$S_2$断开时,灯泡L₁、L₃串联；当开关S、$S_1、$$S_2$均闭合时,灯泡L₁、L₂并联,此时电流表测的是L₁中的电流。

答案： 【答案】 L₁、L₃ L₁、L₂ L₁
【解析】 当开关S、S₁、S₂均闭合时，L₃被电流表及开关S₁短路。

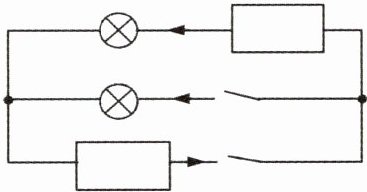

6 根据图中的电流方向,分别在方框中填入电流表或电池的符号,使两开关闭合后两灯均能发光。

答案：
【答案】 如图所示。

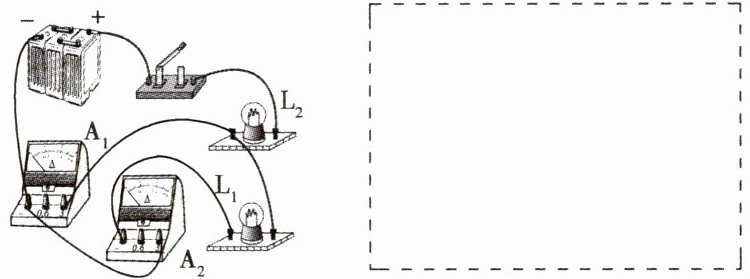

7 在“用电流表测电流”的实验中,某同学连接的电路如图所示。

(1)闭合开关,观察到灯泡$L_1$和$L_2$的发光情况是______。
(2)针对上述现象,该电路存在的问题是______。
(3)请在原图上只改动一根导线,使两只电流表分别测干路和支路的电流。(要求：在需要改动的导线上画“×”,用笔将改动后的导线画出,导线不许交叉)
(4)在虚线框中画出改正后的电路图。

答案：
【答案】
(1)灯泡L₂发光，L₁不发光
(2)L₁被短路，电流表A₂的正、负接线柱接反了
(3)如图甲所示。
(4)如图乙所示。


【解析】
(1)电流表在电路中相当于导线，从实物图可知L₁被短路，所以灯泡L₂发光，L₁不发光。
(2)该电路存在的问题是L₁被短路，电流表A₂的正、负接线柱接反了。
(3)根据要求，一个电流表在干路，一个在支路，将电流表A₂的“3”接线柱连接的导线的另一端改接到开关的右侧接线柱即可。
