《2025年一遍过九年级物理全一册沪科版》

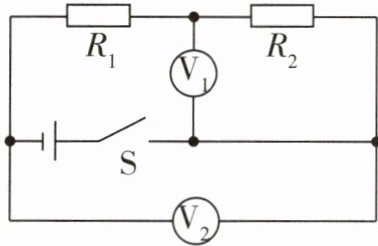

1 如图所示电路,电源电压不变,闭合开关S,电压表$V_1、$$V_2$示数之比为2:3。下列说法正确的是(C)

A.通过$R_1、$$R_2$的电流之比$I_1:I_2= 1:2$

$B.R_1、$$R_2$两端的电压之比$U_1:U_2= 2:1$
C.相同时间$R_1、$$R_2$消耗电功之比$W_1:W_2= 1:2$

$D.R_1、$$R_2$的电功率之比$P_1:P_2= 2:1$

答案： C

2 [2024惠州一中二模]现有$L_1“6V 6W”$和$L_2“9V 9W”$两个灯泡(忽略温度对灯丝电阻的影响),将它们连接在如图所示的电路中,开关闭合后两灯发光,在10s内,下列说法中正确的是( )C


A.两灯电压之比$U_1:U_2= 2:3$
B.两灯电流之比$I_1:I_2= 1:1$
C.两灯消耗电能之比$W_1:W_2= 3:2$

$D.L_1$亮度总是比$L_2$暗

答案： C

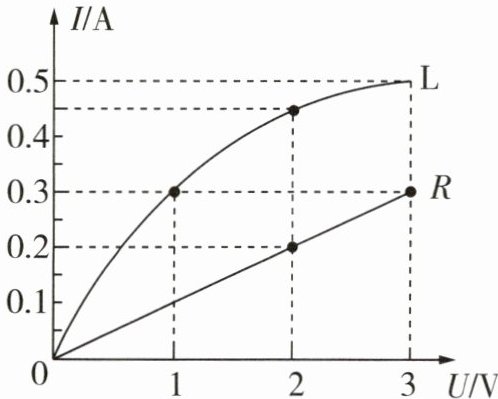

3 [2024达州中考]定值电阻R和灯泡L,其电流随两端电压的变化图像如图所示。若将R与L串联在4V电源两端,则R与L消耗的电功率之比为3:1；若将R与L并联在2V的电源两端,电路消耗的总功率为1.3W。

答案： 3:1 1.3

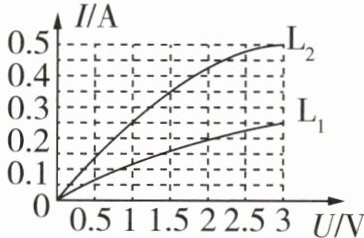

4 灯$L_1、$$L_2$分别标有“3V 0.75W”和“3V 1.5W”字样,通过$L_1、$$L_2$的电流随其两端电压变化的图像如图所示。若将$L_1、$$L_2$并联接在3V电源两端,则电路消耗的总功率为2.25W；若将$L_1、$$L_2$串联,要使$L_1$正常发光,则电源电压应为4V；若将灯$L_1$与滑动变阻器串联接在6V电源两端,调节滑片,当滑动变阻器连入电阻为12Ω时$,L_1$正常发光。

答案： 2.25 4 12

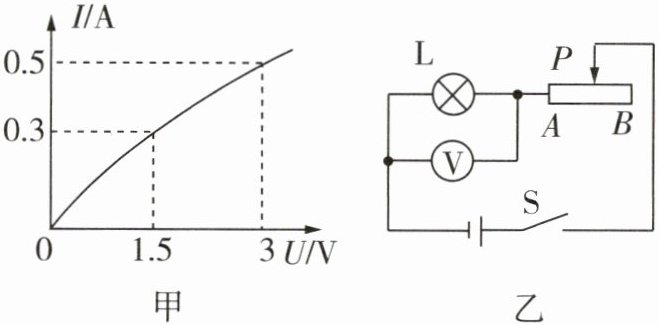

5 [2024郑州金水区模拟]小灯泡L的额定电压为3V,它的I-U图像如图甲所示。把小灯泡接入如图乙所示的电路中,先将滑动变阻器的滑片P移至B端,闭合开关S,电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V。已知电源电压恒定,滑动变阻器的铭牌标有“10Ω 2A”。下列说法中错误的是(B)



A.电源电压为4.5V
B.小灯泡正常发光时,滑动变阻器消耗的电功率为2.5W
C.小灯泡正常发光时,滑动变阻器接入电路的阻值为3Ω
D.小灯泡的额定功率为1.5W

答案： B
