《2025年一遍过九年级物理全一册沪科版》

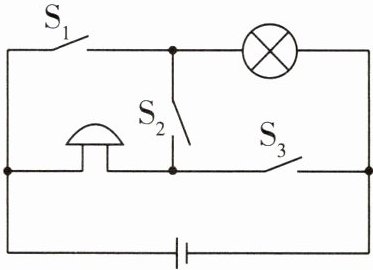

1 [2025苏州姑苏区期中]如图所示的电路中,若要使灯和电铃组成串联电路,只需要闭合开关S₂;若要使灯和电铃组成并联电路,只需要闭合开关S₁、S₃;若只闭合开关$S_2、$$S_3,$则电铃(填“灯”“电铃”或“灯和电铃”)工作。

答案： [答案] S₂ S₁、S₃ 电铃[解析] 若要使灯和电铃组成串联电路，则只需要闭合开关S₂，此时电铃与灯首尾顺次连接；若要使灯和电铃组成并联电路，则要断开开关S₂，闭合开关S₁和S₃，此时灯和电铃并列连接；若只闭合开关S₂、S₃，电流从电源正极出发经电铃回到电源负极，灯被短路，因此灯不工作，电铃工作。

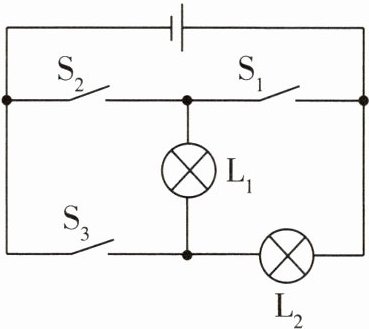

2 如图所示,若要使小灯泡$L_1$和$L_2$组成串联电路,应闭合开关S₂;若要使$L_1$与$L_2$组成并联电路,应闭合开关S₁、S₃;当开关$S_1$和$S_2$同时闭合会使电路处于短路状态,这会导致电路中电流过大,损坏电源。

答案： [答案] S₂ S₁、S₃ 短路 电源[解析] 若使灯L₁、L₂串联，电流只有一条流通路径，由题电路图知，电流路径应为：电源正极→灯L₂→灯L₁→开关S₂→电源负极，由此可判断出，开关S₁、S₃应断开，而开关S₂应闭合；灯L₁、L₂并联时，电流有两条流通路径，由电路图知，开关S₁、S₃应闭合，而S₂应断开；当闭合开关S₁、S₂时，电流不经过用电器直接从电源的正极流入电源负极，从而造成电源短路，损坏电源。

3 [2025河南省实验中学月考]下列对如图所示电路的判断,正确的是 (D)
A.只闭合开关$S_1$时,灯泡$L_1、$$L_3$并联
B.只闭合开关$S_2$时,灯泡$L_2、$$L_3$并联
C.只闭合开关$S_2、$$S_3$时,灯泡$L_2、$$L_3$串联
D.闭合所有开关时,灯泡$L_1、$$L_2$并联$,L_3$被短路

答案： D 当只闭合开关S₁时，电流从电源正极流出后，依次通过L₃、S₁、L₁后回到电源负极，所以灯泡L₁、L₃串联，故A错误；当只闭合开关S₂时，电流从电源正极流出后，依次通过L₃、S₂、L₂后回到电源负极，所以灯泡L₂、L₃串联，故B错误；当只闭合开关S₂、S₃时，L₃被短路，电流从电源正极流出后通过S₃、L₂后回到电源负极，电路为只有L₂的简单电路，故C错误；当闭合所有开关时，L₃被短路，电流从电源正极流出经过S₃后分成两支，一支通过L₂，另一支依次通过S₂、S₁、L₁，汇合后回到电源负极，所以灯泡L₁、L₂并联，故D正确。

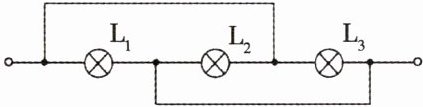

4 如图所示,三个灯泡的连接情况为 (B)

A.三个灯泡串联
B.三个灯泡并联

C.L_1$和$L_2$并联后再和$L_3$串联$
$D.L_2$和$L_3$并联后再和$L_1$串联

答案： B 如题图，假设电流由左侧流入，则在左侧先分为两支，一支流入L₁，经下面导线流入负极；另一支分别流入L₂、L₃后流入负极，即三个灯泡应为并联连接，B正确。

关于如图所示的电路,下列说法正确的是 (B)
A.闭合开关$S_1,$断开开关$S_2,$灯泡$L_1$不亮、$L_2$亮
B.闭合开关$S_1、$$S_2,$两灯泡并联
C.闭合开关$S_1、$$S_2,$电路将发生短路
D.闭合开关$S_1、$$S_2,$若灯泡$L_1$灯丝烧断,则$L_2$也不亮

答案： B 闭合开关S₁，断开开关S₂，灯泡L₁亮、L₂不亮，故A错误；闭合开关S₁、S₂，两灯泡并联连接在电源上，若小灯泡L₁灯丝烧断，L₂不受影响，仍然亮，故B正确，CD错误。故选B。

6 [双选]如图所示的电路,下列说法错误的是 (AC)
A.若开关$S_1、$$S_3$断开$,S_2$闭合,则两灯并联
B.若开关$S_1、$$S_3$闭合$,S_2$断开,则两灯并联
C.当三个开关都闭合时,只有灯$L_2$发光
D.若开关$S_1、$$S_2$闭合$,S_3$断开,只有灯$L_2$发光

答案： AC 若开关S₁、S₃断开，S₂闭合，灯L₁、L₂首尾顺次连接，则两灯串联，故A错误；若开关S₁、S₃闭合，S₂断开，L₁、L₂首首相连、尾尾相连，则两灯并联，故B正确；当三个开关都闭合时，电流不经过用电器直接回到电源的负极，造成短路，故C错误；若开关S₁、S₂闭合，S₃断开，灯L₁被短路，只有灯L₂发光，故D正确。故选AC。

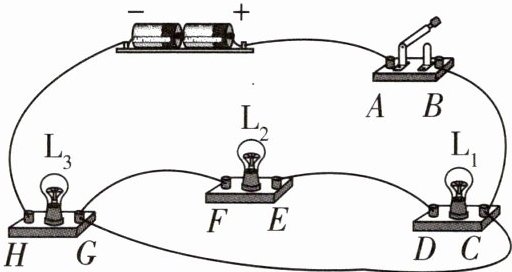

7 在如图所示电路中,闭合开关,灯L₃会发光。去掉图中C、G两点间的导线,三盏灯串联。在图中D、H(或E、H)两点间加接一根导线,三盏灯并联。

答案： [答案] L₃ C、G D、H(或E、H)[解析] 闭合开关，电流从电源正极出发经开关、灯L₃回到电源负极，L₁、L₂被短路，只有灯L₃发光；要成为串联电路，应将C、G两点间的导线去掉，这样电流从电源正极流出，先后经过开关、L₁、L₂、L₃，回到电源负极，三盏灯串联；要使三盏灯并联，需要使各个灯泡各自形成一条回路，在D(或E)和H之间再接一根导线，这样从C-D-H(或C-D-E-H)是L₁所在的支路；从C-G-H是L₃所在的支路；从C-G-F-E-D-H(或C-G-F-E-H)是L₂所在的支路。
