《2025年一遍过九年级物理全一册沪科版》

（1）连接电路时,开关 $ S $ 必须处于断开状态。用电流表测电流时,电流表应与被测电路串联。
（2）闭合开关后,小明发现接在 $ A $ 点的电流表的指针向零刻度线的左侧偏转,如图乙所示。这是由于电流表的正、负接线柱接反了。
（3）闭合开关 $ S $ 后,发现 $ L_{1} $ 发光,$ L_{2} $ 不发光,请分析发生此现象的可能原因是L₂短路。
（4）实验中选用不同规格的小灯泡进行实验,目的是寻找普遍规律。
（5）分析表中的数据可以得出串联电路的电流规律是串联电路中各处电流都相等。
（6）若实验过程中,灯泡 $ L_{1} $ 灯丝烧断,则灯 $ L_{2} $ 将不发光。

答案： （1)断开 串 （2)电流表的正、负接线柱接反了 （3)L₂短路 （4)寻找普遍规律 （5)串联电路中各处电流都相等 （6)不发光

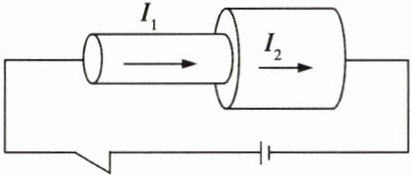

2 [2025 林州期中] 如图所示,两截粗细不同的圆柱形导体接在电源的两极之间,通过它们的电流分别为 $ I_{1} $ 和 $ I_{2} $,则 (B)

A.$ I_{1} ＜ I_{2} $
B.$ I_{1} = I_{2} $
C.$ I_{1} ＞ I_{2} $
D.无法确定

答案： B 两导体串联接在电路中,根据串联电路的电流特点可知,通过它们的电流相等。故选B。

(1) 图甲中,灯 $ L_{1} $、$ L_{2} $ 的连接方式是并联(填“串联”或“并联”),灯 $ L_{1} $、$ L_{2} $ 应选不同(填“相同”或“不同”)的规格。
(2) 若要测量干路电流,电流表应接在图甲中的C(填“$ A $”“$ B $”或“$ C $”)处。
(3) 如图乙所示是小亮所在的实验小组连接的实物图。此时电流表测的是通过灯$ L_{1} $(填“干路”“灯 $ L_{1} $”或“灯 $ L_{2} $”)的电流。
(4) 连接完最后一根导线,还未试触,小灯泡马上发出亮光,出现该现象的原因是连接电路时开关未断开。
(5) 下表是小明所在的实验小组测得的一次实验数据,他们归纳出：在并联电路中,干路电流等于各支路电流之和,且各支路的电流相等。请指出该探究过程中的两点不妥之处：
| $ A $ 处的电流 $ I_{A}/A $ | $ B $ 处的电流 $ I_{B}/A $ | $ C $ 处的电流 $ I_{C}/A $ |
| $ 0.16 $ | $ 0.16 $ | $ 0.32 $ |
①用两个规格相同的灯泡；
②实验次数太少,实验结论具有偶然性。

答案： （1)并联 不同 （2)C （3)灯L₁ （4)连接电路时开关未断开 （5)①用两个规格相同的灯泡 ②实验次数太少,实验结论具有偶然性
