《2025年一遍过九年级物理全一册沪科版》

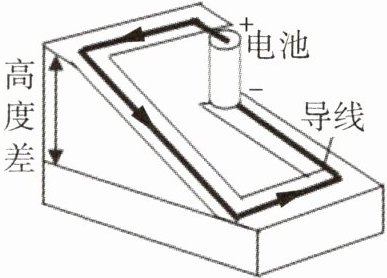

1 通过学习我们知道,导线中自由电子定向移动需要“动力”的推动,图中用高度差形象地表示了由电池提供的这种推动作用,则高度差表示的是电压(填“电流”或“电压”)。

答案： 电压

2 下列有关电压的说法错误的是 (C)
A.电源是提供电压的装置
B.电压是形成电流的原因
C.只要电路两端有电压,电路中就一定有电流
D.电路中有电流,电路两端就一定有电压

答案： C 电路中有电流的条件是电路两端有电压且电路是通路，所以电路两端有电压，电路中不一定有电流，C错误。

3 一些常见的电压值：两节新干电池串联后电压为3V；我国家庭照明电路的电压为220V；对人体的安全电压是不高于36V；维持人体生物电流的电压约1mV,相当于$1× 10^{-3}$V；雷电是一种常见的自然现象,某次闪电时云层间的电压为$1.3×10^{3}kV$,相当于$1.3× 10^{6}$V。

答案： 3 220 36 $1× 10^{-3}$ $1.3× 10^{6}$

4 [双选]测量前,小星总结了电压表的使用方法,下列说法不正确的是 (CD)
A.使用电压表时,要先将电压表的指针调零
B.被测电压不能超过电压表的量程
C.用电压表测电压时,电压表必须与待测电路串联
D.选择电压表的量程时要先试触较小量程
5 小星设计了下列电路图测量小灯泡两端的电压,其中电路连接正确的是 ( )

任务二：电压表的读数
6 电压表的表盘及指针位置如图所示。若接的是“0~3V”量程,则电压表的读数为____V；若接的是“0~15V”量程,则表盘上每一小格代表____V。

任务三：电压表错误使用方式分析

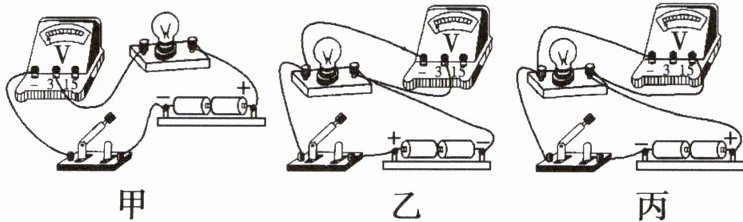

7 如图所示是小组三名同学用电压表测量小灯泡两端的电压的实物图,结合电压表使用说明,帮助小星指出甲、乙、丙三图中电压表的使用错误之处。

答案： 4 CD
A选项正确，不符合题意 电压表使用之前要观察指针是否指在零刻度线处，如果不是，需要调零
B选项正确，不符合题意 使用电压表时，被测电压不能超过电压表的量程，否则会损坏电压表
C选项错误，符合题意 使用电压表测量用电器两端的电压时，必须使电压表与待测电路并联
D选项错误，符合题意 为了保护电压表，选择电压表的量程时要先用较大量程进行试触
5 A A项，电压表并联在灯泡的两端，电压表的正、负接线柱接法正确，故A正确；B项开关闭合后，电压表测导线的电压，故B错误；C项，电压表串联接入电路中，接法错误，故C错误；D项，电压表是并联在灯泡两端，但是电压表的正、负接线柱接反了，故D错误。
6 2.9 0.5
7 电压表串联在电路中 电压表的正、负接线柱接反了 电压表的量程选择过大

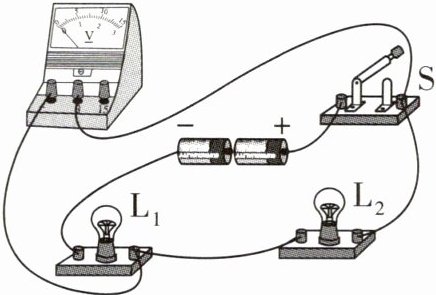

1 [2025泉州永春五中期中]在如图所示的电路中,开关闭合后,电压表测量的是 (B)

A.灯$L_{1}$两端的电压
B.灯$L_{2}$两端的电压
C.电源两端的电压
D.开关S两端的电压

答案： B 由题图可知，开关闭合后，电压表与灯$L_{2}$并联，测量灯$L_{2}$两端的电压。故选B。
