《2025年一遍过九年级物理全一册沪科版》

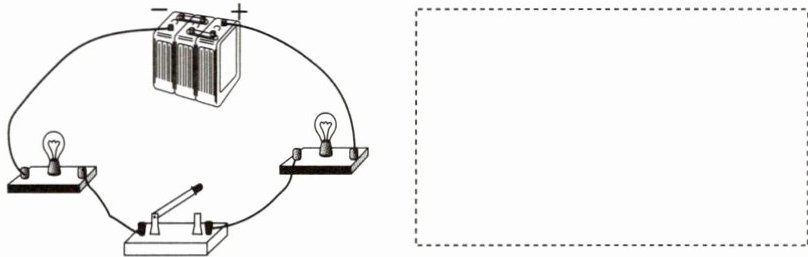

1 根据如图所示的实物连接图,在虚线框内画出与之对应的电路图。

答案：
如图所示。

[解析]　根据题图实物连接图可知,两灯泡是串联的,电流从电源的正极出发,依次流过各元件,回到电源的负极。

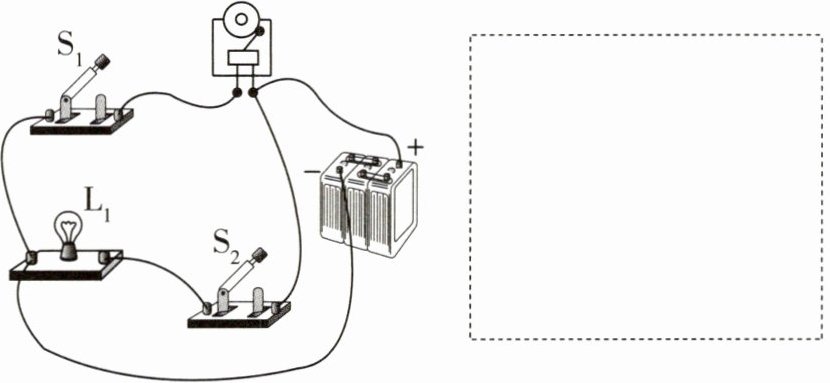

2 根据如图所示的实物图在虚线框内画出对应的电路图。

答案：
如图所示。

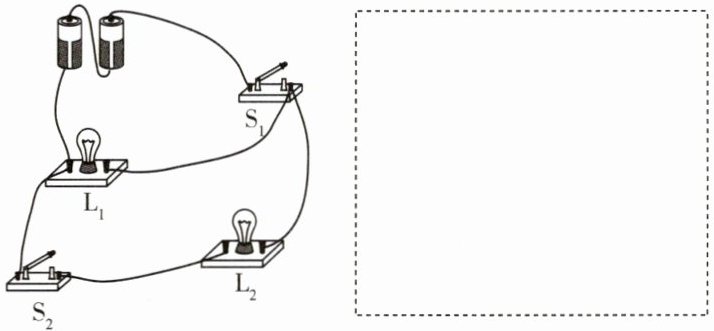

3 根据如图所示实物图画出电路图。

答案：
如图所示。

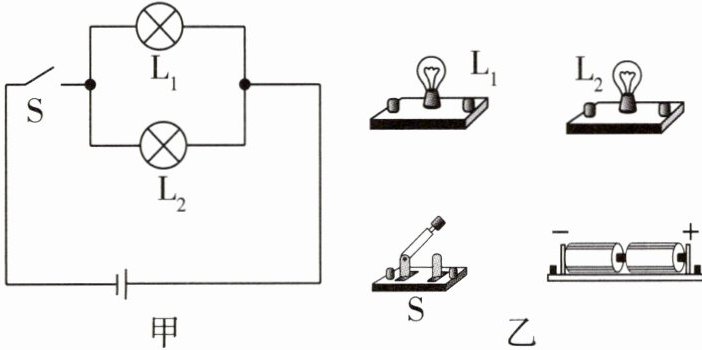

4 如图所示,根据图甲中电路图,用笔画线代替导线将图乙中实物连接起来。

答案：
如图所示。

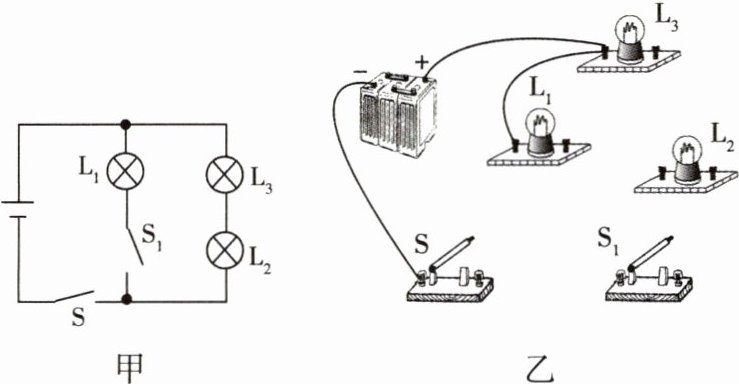

5 请按照图甲所示的电路图,将图乙中的实物元件连接完整。

答案：
如图所示。

[解析]　采用电流流向法,电流从电源正极出发,依次通过灯泡L₁、开关S₁、开关S回到电源的负极;将灯泡L₂和L₃串联起来,再并联在灯泡L₁和开关S₁的两端即可。

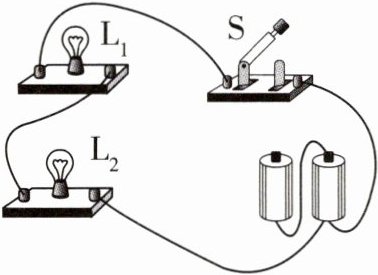

6 要求只添加一根导线,使灯$L_{1}和L_{2}$并联,开关S只控制灯$L_{1}$。

答案：
如图所示。

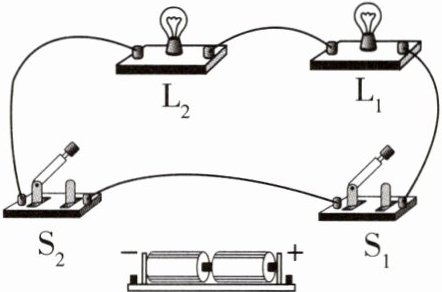

7 [2025河南省实验中学月考]如图所示为小明探究并联电路特点的部分实验电路,请你用笔画线代替导线,将电路连接完整。要求:两灯并联,$S_{1}控制L_{1},S_{2}控制L_{2}$。

答案：
如图所示。

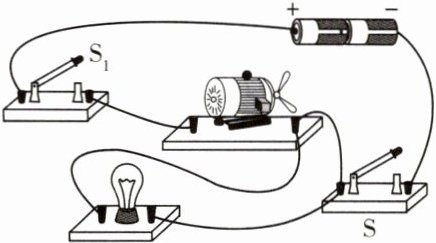

8 在如图的电路中,有一根导线连接错误,请将错误导线用“×”标出,并画出正确的连线。要求:改正后,灯泡和电动机并联,开关S控制所有用电器,$S_{1}$只控制电动机。

答案：
如图所示。
