15. (2023·福建)学校“水培种植小屋”的蔬菜适宜生长的温度在10～30°C之间，项目式学习小组利用热敏电阻和电阻箱设计温度报警电路，电阻箱是可以调节并显示阻值的变阻器。

(1)利用图甲所示电路探究热敏电阻Rₜ阻值随环境温度t变化的规律。
①根据图甲，用笔画线表示导线，将图乙中的实物电路连接完整。
②连接电路的过程中，应将开关断开；将电阻箱的阻值调至最大，起到保护电路的作用。
③将热敏电阻置于0°C的环境中，闭合S₁、断开S₂，记录电流表示数I₀；然后断开S₁、闭合S₂(描述开关状态)，调节电阻箱R₀直至电流表示数为I₀，此时Rₜ = R₀。
④将热敏电阻Rₜ置于不同温度的环境中，重复步骤③，测得的数据如表：

分析数据可得：热敏电阻的阻值随温度的升高而减小。
(2)根据上述探究结果，设计报警电路。实验器材：电源(恒为12 V)、热敏电阻Rₜ、电阻箱R₀(0～9999 Ω)、数字电压表V(U≥7.2 V时报警)、数字电流表mA(I≥6 mA时报警)、开关一个、导线若干。设计要求：小屋温度t≥30°C或t≤10°C时都有一个电表报警。
①虚线框中的电路图(图丙)是学习小组设计的报警电路，但它不能完全满足要求，请你根据设计要求将电路图补画完整。
②设计的电路中，电阻箱R₀应调为1200Ω。当温度降低到10°C时电路报警，此时电流表的示数为4mA。
]

答案：
15.
(1)① 　②断开 保护电路 ③断开$S_{1}$、闭合$S_{2}$ $I_{0}$ ④减小
(2)① 　②$1\ 200$ 4

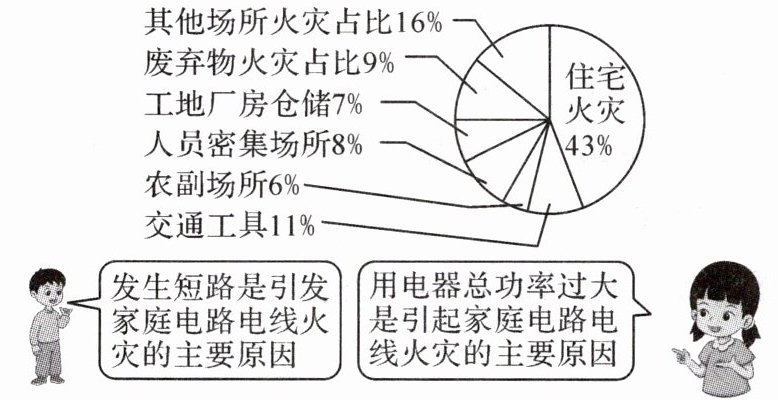

如图是某地消防部门公布的 2022 年各场所火灾数据统计图，其中住宅火灾占比达 43%，不正确的家庭用电是引起住宅火灾的主要原因。在“安全用电”主题班会上，小梦和小兰针对家庭电路火灾原因发表了不同见解。

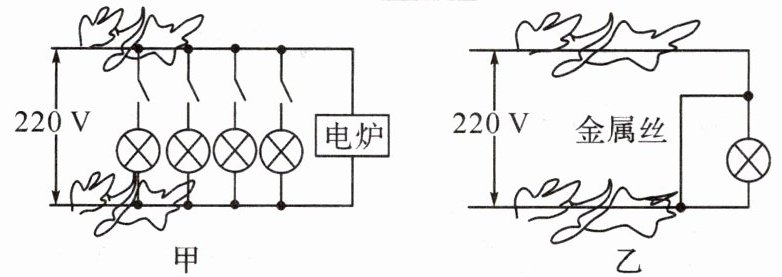

(1)如图甲、乙所示，家庭电路出现火灾，其中图乙所示情况的原因是B。

A.用电器的总功率过大
B.短路
(2)插排俗称延长线插座，是每个家庭必备的用品，一个好的插排可以预防触电、火灾等事故发生。图中所标材料属于导体的是 (C)

A.插排的塑料外壳
B.导线的橡胶皮
C.插排的金属插头
D.按钮开关的外壳
(3)如图所示，有居民将电线插座从窗口悬挂至室外，给电瓶车充电。这种“飞线”充电方式存在安全隐患：① 夜晚气温下降，空气中的水蒸气液化(物态变化名称)成小水珠附着在插座内部，含有杂质的液态水会导致电路短路；② 悬挂于室外的电线与窗台、外墙等摩擦，会导致绝缘皮破损，人体接触火线绝缘皮破损处，导致触电事故。

答案：
(1)B
@@
(2)C
@@
(3)液化 短路 火
