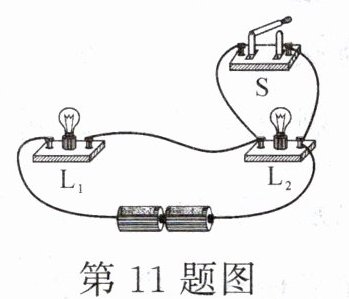

11. (多选)关于如图所示的电路，下列说法正确的是(AD)

A.断开S，L₁和L₂都会亮
B.断开S，L₁和L₂都不亮
C.闭合S，L₁和L₂都会亮
D.闭合S，只有L₁会亮

答案： AD

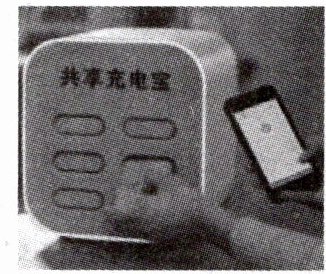

12. 新考向 日常生活 为了解决手机充电问题，市面上出现了多个品牌的共享充电宝，当给如图所示的共享充电宝充电时，充电宝相当于电路中的用电器；共享充电宝给手机充电时，它相当于电路中的电源。

答案： 用电器　电源

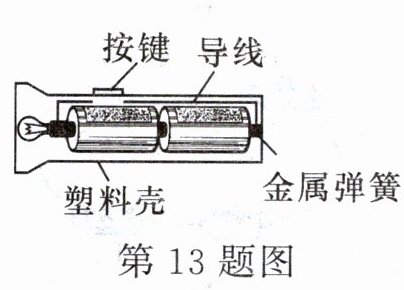

13. 如图所示是手电筒的构造示意图，电源为两节新干电池，其中干电池工作时将化学能转化为电能；按键相当于电路元件中的开关，按下按键前，小灯泡不发光，此时电路为开路(填“通路”“开路”或“短路”)。

答案： 电　开关　开路

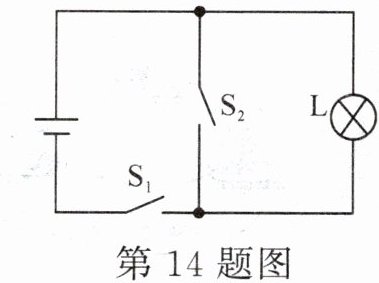

14. 【教材习题改编】如图所示，当开关S₁、S₂都断开时，电路处于开路状态；当S₁闭合，S₂断开时，电路处于通路状态；当开关S₁、S₂都闭合时，电路处于短路状态。(填“短路”“开路”或“通路”)

答案： 开路　通路　短路

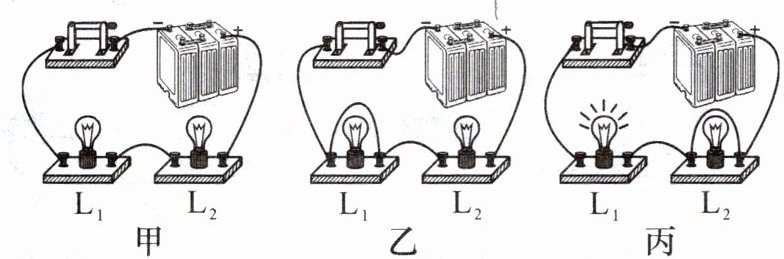

15. 如图甲所示电路，闭合开关后，L₁和L₂都不亮，现用一根导线检查故障原因。如图乙所示，将导线接在L₁两端时，L₁和L₂仍然不亮；如图丙所示，将导线接在L₂两端时，L₁亮，L₂不亮。根据上述现象，电路故障应该出现在L₂(填“L₁”或“L₂”)，故障是开路(填“开路”或“短路”)。

]

答案： L₂　开路

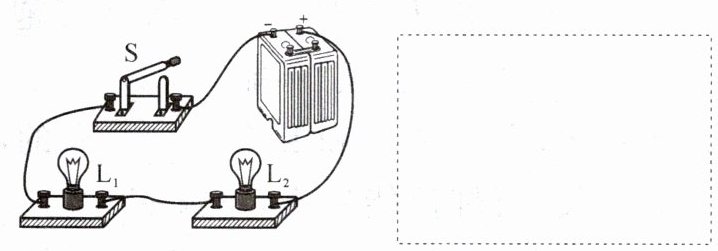

16. 在虚线框内画出如图所示实物电路对应的电路图。

答案：

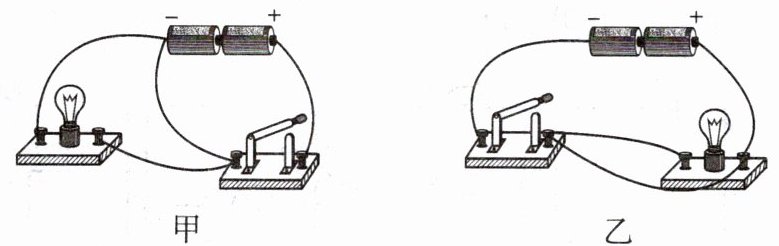

17. 图甲、乙中，各有一根导线接错而使小灯泡被短接，请把这根导线找出来，在上面打一个“×”。

]

答案：

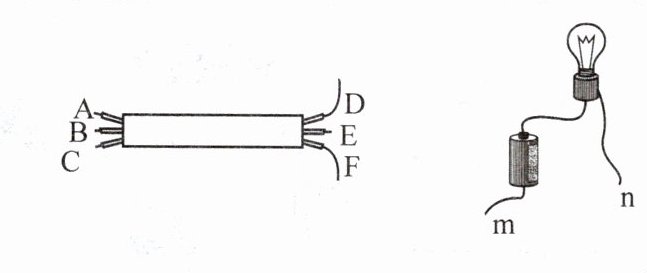

18. 新考向 科学推理 如图，在硬塑料管内穿有三根完全相同的电线，A、B、C三个线头与D、E、F三个线头连通，但不知哪两个线头属于同一根导线，想验证C、D线头是否属于同一根导线。

(1)请连接图中的器材组成电路。
(2)若观察到小灯泡发光，说明两个线头为同一根导线的两端。
(3)若确定A、D线头为同一根导线的两端，连接A、B线头，将导线m连接在D线头上，当导线n连接F线头时小灯泡发光，由此可以确定C线头和E线头为同一根导线的两端。

答案：

(1)
(2)小灯泡发光　
(3)E
