《2025年名校课堂九年级物理全一册沪科版》

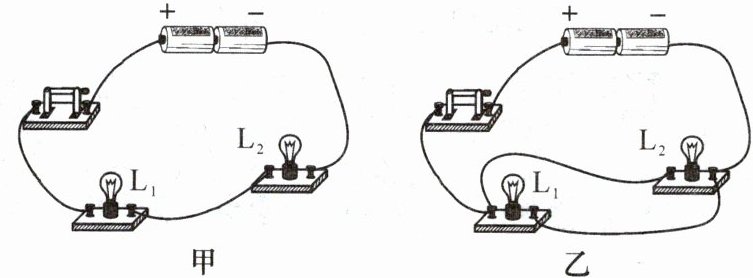

1. 如图是两种常见的电路连接方式。

(1)图甲中,小灯泡$L_{1}$和$L_{2}$是串联的,开关闭合时,两灯都能发光,电流有一条路径;若仅摘下小灯泡$L_{1}$,则小灯泡$L_{2}$不能(填“能”或“不能”)继续发光。
(2)图乙中,小灯泡$L_{1}$和$L_{2}$是并联的,闭合开关,两灯都能发光,电流有两条路径;若摘下小灯泡$L_{1}$,则小灯泡$L_{2}$能(填“能”或“不能”)继续发光。

答案： 1.
(1)串　一　不能　
(2)并　两　能

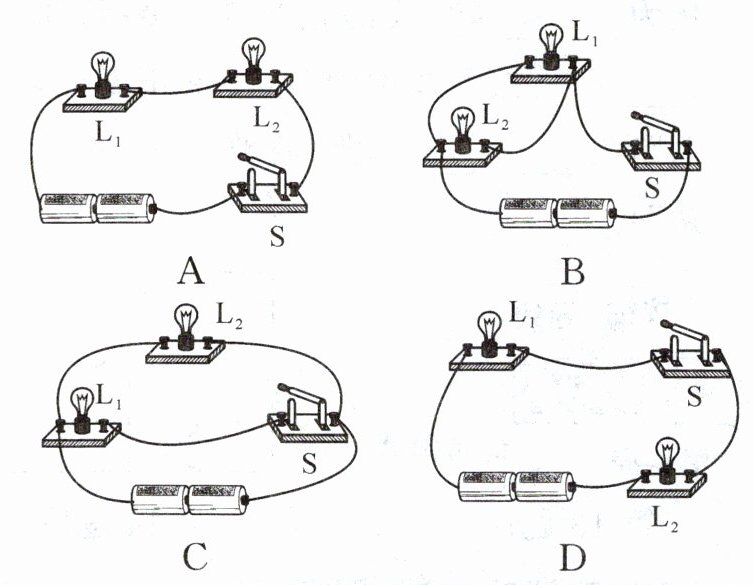

2. 如图所示的电路中,当开关$S$闭合时,灯泡$L_{1}$、$L_{2}$并联的是 (B)

]

答案： 2.B

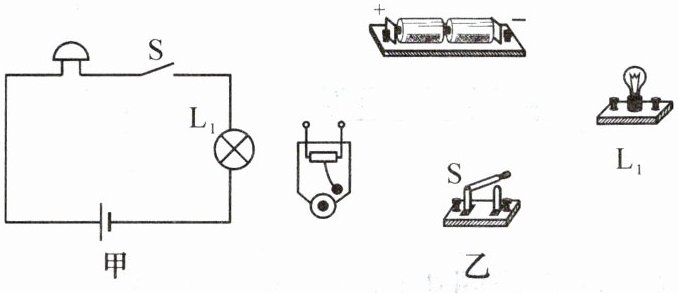

3. 请根据图甲所给的电路图,将图乙中的实物电路连接完整。

]

答案：

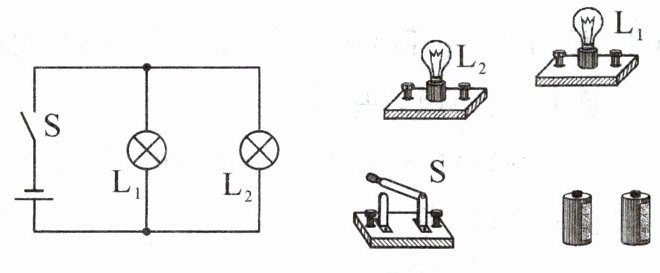

4. 请根据电路图,把实物电路元件用笔画线代替导线连接起来。(注意:实物图导线不得交叉)

]

答案：
4.

5. 新考向 日常生活 如图,在高铁站的自助验票口,乘客需刷身份证,同时进行人脸识别,只有“人证合一”,即同时满足人脸识别和身份证扫描的要求才可通过闸机进入。那么人脸识别和身份证扫描这两个模块是串联(填“串联”或“并联”)的。
]

答案： 5.串联

6. 小明打开家里的抽油烟机时,发现抽油烟机的灯是熄灭的,但此时抽油烟机的压缩机仍在继续工作。关于抽油烟机的灯和压缩机的连接方式,下列判断正确的是 (B)

A.一定是串联
B.一定是并联
C.可能并联,也可能串联
D.条件不足,无法判断

答案： 6.B

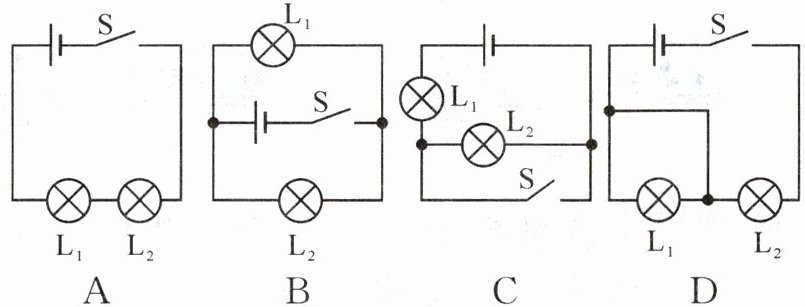

7. 如图所示电路中,开关能够同时控制两盏灯,且两灯的发光情况互不影响的是 (B)

答案： 7.B

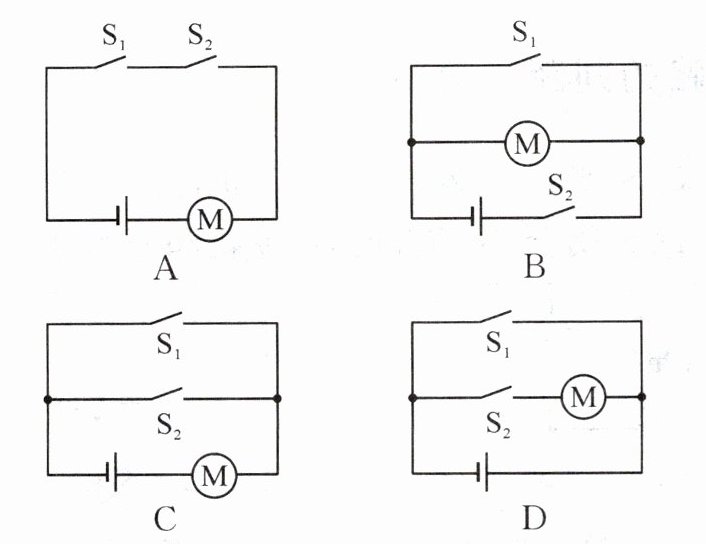

8. (2024·菏泽)为确保安全,某品牌电动车须拧动钥匙(相当于闭合开关$S_{1}$)且按下按键(相当于闭合开关$S_{2}$)才能启动。下列电路设计符合要求的是 (A)

答案： 8.A
